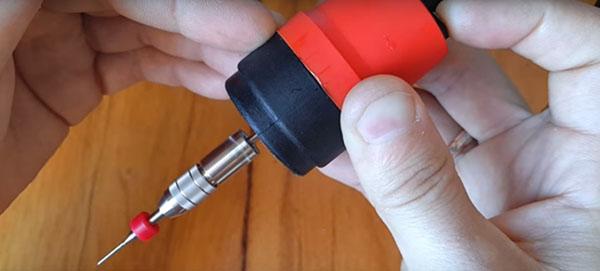

mini perceuse Une perceuse pour percer de petits trous n’est pas toujours disponible en magasin. Si une perceuse à bijoux n’est pas disponible à la vente, vous pouvez en fabriquer une vous-même. Une perceuse à main faite maison peut être utilisée pour percer des trous dans les métaux mous et les carreaux. Pour fabriquer une perceuse à main miniature, vous aurez besoin d’un moteur de lave-glace, d’un bouton marche/arrêt, d’un bouton rond pour commencer à régler les vitesses, d’un pistolet à colle, d’un fer à souder miniature, d’un mini mandrin de perceuse, qui peuvent être commandés auprès de la boutique en ligne, et un ensemble de buses miniatures pour le mandrin. Une carte de circuit imprimé devra être fabriquée pour assurer le contrôle de la vitesse..

Fabrication de forets

Il est nécessaire de retirer le moteur du carter de lave-glace. Cela peut être fait manuellement. Dans le couvercle de la laveuse, vous devez percer trois trous pour les boutons et le connecteur d’alimentation. Les boutons et le connecteur d’alimentation de la perceuse sont placés de manière compacte et fixés avec de la colle thermofusible. Dans la seconde moitié du corps de la rondelle, une coupe circulaire est effectuée avec une lime pour que le moteur de la rondelle avec un mandrin et une perceuse s’insère dans le corps. Lorsque le corps du foret est prêt, vous pouvez commencer à fabriquer le PCB. Le boîtier de la carte doit être en métal. Considérez le circuit imprimé dans la section suivante..

Disposition du tableau

La puce ATINY13 doit être au centre de la carte. Pour alimenter le microcircuit, un transistor et un condensateur à diode Zener y sont soudés. Un fil est soudé à la cinquième branche du microcircuit, qui alimentera le moteur du lave-glace. L’alimentation est connectée au moteur par l’intermédiaire d’un transistor. À la troisième jambe du microcircuit, à travers une résistance, un fil est soudé au bouton, ce qui fermera la jambe au moins. Le contact de masse est soudé au moins du microcircuit.

L’ensemble du circuit est soudé au corps du PCB. Les dimensions de la carte de circuit imprimé doivent être de 19X14 mm. La carte de circuit imprimé est placée dans le couvercle du boîtier. Ensuite, vous devez souder les fils dans la carte de circuit imprimé. Du milieu du microcircuit, il y aura un fil “+” de l’alimentation du microcircuit. Au bord du microcircuit, le fil “-” de l’alimentation du microcircuit est soudé. Ensuite, un deuxième fil est soudé à la jambe du microcircuit et au moteur, d’où part le fil apparié. Une extrémité est soudée à la deuxième patte du bouton d’alimentation et l’autre à l’alimentation “+” du moteur électrique. Deux autres fils sont connectés au connecteur d’alimentation. L’un est soudé à côté de la résistance du microcircuit et le second est soudé au bouton de commande de vitesse rond. Ensuite, le moteur est vissé au corps, une cartouche et une perceuse y sont posées. Mini perceuse assemblée.
