La iluminación de diodos enfatiza favorablemente cualquier elemento interior. Utilice la tira de LED inteligente para decorar su marco de fotos familiar. Esta cinta se usa a menudo en las ventas de Año Nuevo para atraer la atención de los compradores..
Los jardineros también pueden usar la tira de LED instalándola en el estante de plántulas o colocándola encima de los casetes con plantas. Con la ayuda de dicha iluminación, será posible proporcionar a los brotes un espectro completo de ondas de luz, lo que afectará positivamente su desarrollo..
Consideremos cómo hacer tal luz de fondo usando el ejemplo de un marco de fotos de paredes gruesas, ya que requiere una cantidad mínima de materiales..
Herramientas y materiales
Para hacer una iluminación inteligente, necesitará:
- tira de LED direccionable;
- plataforma “Arduino” modelo “Nano”;
- resistencia con una resistencia nominal de 200 a 400 Ohm;
- fotorresistor para controlar dinámicamente el brillo de la luz de fondo, que depende del nivel de iluminación de la habitación;
- Resistencia de 10K;
- Fuente de alimentación de 5 V, como un cargador USB.
Para montar el circuito, necesitas un soldador..
Montaje del circuito
Con la ayuda de un taladro, se hacen agujeros en el marco para pasar los cables dentro de la caja. Luego, los cables “nativos” de la tira de LED se desoldan, dejando solo dos cables de alimentación.
La cinta se fija en la pared interior del marco. “Más” y “Menos” se introducen a través de los orificios perforados.

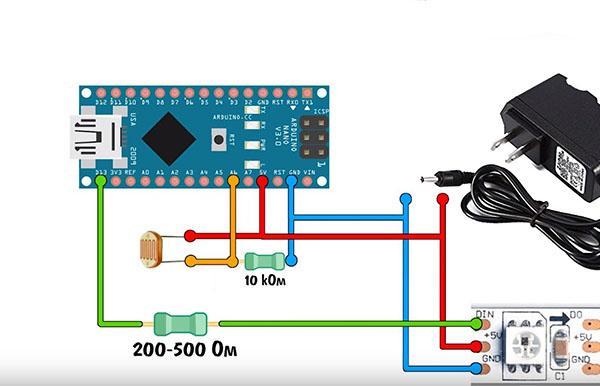

Se instala un fotorresistor en la cubierta del marco y se retiran los contactos. Luego se suelda todo el circuito, de acuerdo con la figura anterior. “Arduino” se adjunta dentro del marco con cinta de doble cara.
Para ensamblar el circuito y conectar la plataforma “Arduino” al control de la tira de LED, necesitas flashear la placa.
Existe una gran cantidad de firmwares para tiras de LED con diferentes modos de luminiscencia en Internet. Utilizándolos, puede controlar cada LED en la tira por separado, lo que le permite crear indicadores lineales y circulares..
Después de descargar el firmware a su computadora, instálelo en el Arduino. Puede verificar la instalación correcta conectando la placa a una fuente de alimentación externa, así como a una computadora a través de un cable USB, como se muestra en el diagrama anterior..
Primero, se conecta el cargador y luego el puerto USB de la placa. Conectar el Arduino a un puerto USB sin una fuente de alimentación externa es una operación arriesgada. Es posible que el puerto no admita una gran cantidad de LED en la cinta y se queme.
