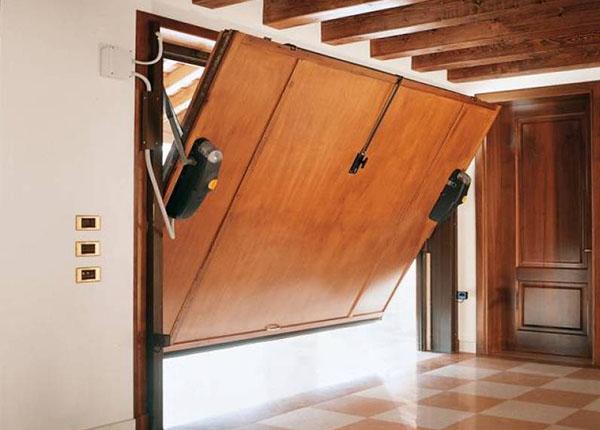

Si vous devez fermer l’espace d’un garage ou d’un bâtiment de type utilitaire, une porte basculante est le meilleur choix. La conception est pratique en ce sens que lors de l’ouverture, la toile est sur le dessus (parallèle au plafond), ce qui signifie qu’elle n’occupe pas l’espace utilisable de la zone. Voyons donc comment assembler un tel portail à l’aide d’un exemple spécifique..
Lire aussi sur : les portes de garage sectionnelles et leurs caractéristiques!
Comment fonctionnent les portes basculantes
Dans notre cas, le portail mesure 3 mètres de large et 2,3 mètres de haut. La toile s’ouvre et se ferme en abaissant et en soulevant des charges suspendues. Par exemple, quelques briques situées à droite et à gauche dans une boîte spéciale ou un tuyau en plastique pour ne pas rayer le mur. Leur poids total est d’environ 9 kg..
Lorsque les portes sont fermées, elles sont fixées avec une boule de meuble intégrée. Il sort dans le trou sur les supports latéraux.
Pour ouvrir la toile, il est nécessaire de remplir la partie supérieure en tenant le bas de la porte, puis de la relever. Environ 1/5 de la distance, ils seront complètement soulevés horizontalement au sol..
Le câble d’entraînement (par exemple, un “six”) est jeté sur les rouleaux (il y en a 2 sur les bords): 1 – coupé dans le coin, 2 – est au-dessus de la charge.
L’étape responsable est la préparation du dessin
Avant d’assembler le cadre du portail et de le recouvrir d’une tôle, il est nécessaire de préparer un dessin du portail.
Prévoyez suffisamment de temps pour cette étape, car si les chemins des bords supérieur et inférieur de la porte basculante sont mal calculés, ils peuvent reposer contre le plafond, être trop bas à l’ouverture et gêner l’utilisation de la pièce..
Notre portail fait 3 mètres de large, 2,3 m de haut. Nous ferons un dessin à l’échelle de 10 cm = 10 mm.
Séquençage :
- Tracez une ligne verticale de 23 cm de long et une ligne horizontale en haut (bord supérieur de la toile). Faire des marques encore plus haut de 1 à 5 cm (allonger la ligne verticale de 5 cm) – c’est la hauteur du plafond (50 cm au-dessus du portail). Vous devez être à au moins 40 cm de la porte, sinon le portail ne fonctionnera pas.
- Marquer le milieu de la toile 1,15 m, on s’intéresse à l’espace au dessus de ce point.
- Nous prenons environ 1,4 m Gardez à l’esprit que la partie inférieure de la porte ira du bas vers le haut – 2,3 m.
- Pour voir comment le canevas s’ouvrira, nous prenons une boussole avec un pas de 1.4. Nous traçons une ligne verticale vers la droite à la distance d’un pas de boussole de la première ligne verticale. Ensuite, nous prenons le pas de la boussole de la hauteur du plafond (point 50 cm au-dessus du haut du portail) à 1,4. Nous dessinons un arc (il est décrit par la partie inférieure de la porte).
- Réduisez la hauteur à 1,3. Tracez à nouveau une ligne verticale à droite (pas de boussole de 0 à 1,3). Tracez un arc par incréments de 50+ à 1,3. Le point d’intersection des lignes s’est avéré être à une hauteur de 1,8 (c’est à ce point que la toile prendra une position horizontale) au lieu de 2,3.
- Nous prenons une hauteur de 1,35. Nous répétons les étapes décrites ci-dessus. Et maintenant le point d’intersection est dans la position souhaitée (4 mm = 4 cm d’erreur, il ira à l’épaisseur de la toile).
Ainsi, lorsque le levier est fixé à une hauteur de 50 cm au-dessus de l’ouverture et que la hauteur d’ouvrant est de 2,3, le point d’attache du levier par le bas est de 1,35.
Assemblage de la structure
Lorsque le plan est prêt, nous procédons à l’installation. Nous collectons les charnières et les unités d’accouplement, un cadre métallique. Nous installons des maniques dans l’ouverture, le déflecteur et la rainure pour les rouleaux.
Pour réduire le jeu et la friction, nous avons remplacé les boulons standard par des bagues de voiture (alias amortisseurs arrière).
En conclusion, nous assemblons les mécanismes mobiles et les portes elles-mêmes, nous accrochons la charge.
