Le cultivateur aide à creuser le sol dans la région. La vitesse de creusement lors de l’utilisation de l’équipement est considérablement augmentée. Il vous permet d’économiser de l’énergie lors de la préparation des lits pour l’hiver ou le printemps. Vous pouvez acheter un cultivateur d’usine ou en fabriquer un vous-même. Pour assembler un assistant fait maison, vous aurez besoin de :
- perceuse avec une puissante boîte de vitesses;
- réducteur du broyeur;
- engrenages;
- pignon arrière et avant de la moto “Karpaty”;
- chaîne de la moto “Karpaty”;
- boulons et écrous de différents diamètres;
- profilés métalliques pour souder le corps et les guides de chaîne;
- goujon et roulements d’un diamètre de 16 mm.
Outils utilisés lors du montage :
- Bulgare;
- lime à métaux;
- Machine de soudage.
Lors de l’assemblage du corps, il est nécessaire de sélectionner les dimensions des profilés métalliques pour les dimensions du corps de travail du cultivateur. Ils dépendent de la taille de la perceuse et de l’engrenage externe, il n’y a donc pas d’instructions claires pour couper les profilés métalliques, seules les dimensions approximatives sont indiquées.

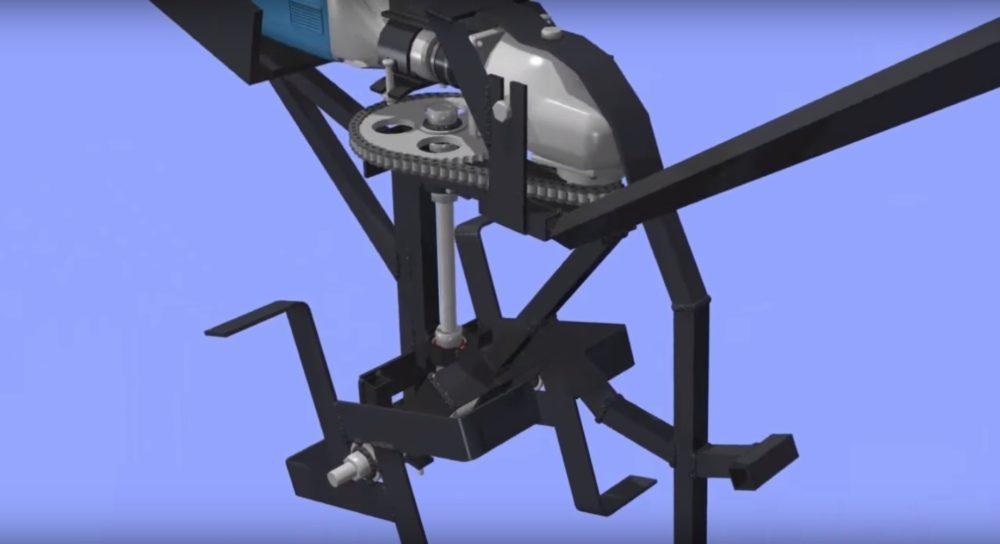

Assemblage du corps de travail du cultivateur
Le réducteur de la meuleuse doit être fixé dans la perceuse. Souder une plaque métallique horizontalement entre la perceuse et la boîte de vitesses. Au-dessus, installez et soudez un tuyau profilé carré. Il est nécessaire de réaliser un support avec un rayon égal au rayon de la boîte de vitesses de la perceuse et de le souder au bas de la plaque. Souder des boulons de 8 mm sur les bords libres du support.
Ensuite, fabriquez un dispositif de serrage.
Les bords de la plaque de pression doivent être pliés dans le sens opposé à la force appliquée afin que les boulons ne se desserrent pas pendant le travail du cultivateur..
Les trous pour les boulons doivent être réalisés à l’aide d’un disque abrasif fixé dans le broyeur. Ensuite, au-dessus de la boîte de vitesses du broyeur, une poutre est soudée, formée sous le couvercle supérieur de la boîte de vitesses. Un trou est fait dessus et la boîte de vitesses est fixée avec un boulon. A la place des disques du broyeur, vissez le pignon avant du “Karpaty”. Le corps de travail du cultivateur est assemblé.
Assemblage du boîtier
Le corps est soudé à partir de profilés métalliques. Les roulements sont soudés à deux poutres, qui sont préalablement fixées dans des boîtiers fabriqués à partir d’une conduite d’eau d’un diamètre de 32 mm. Ensuite, un goujon métallique est inséré dans les roulements. Ensuite, deux profilés métalliques sont connectés en une seule structure, en les fixant avec une poutre horizontale. Ensuite, un engrenage est vissé sur l’arbre. La deuxième section du goujon est également complétée par une paire de roulements et un engrenage. Un profil horizontal est soudé sur le support d’arbre.
La deuxième section du goujon est alignée de sorte que la hauteur de la cage supérieure corresponde à la hauteur du profilé. Le profil vertical est fixé à l’épingle à cheveux à l’aide d’un triangle de poutres. Ensuite, sur l’extrémité libre de l’épingle à cheveux, mettez le pignon arrière du “Karpaty” et soudez la partie supérieure du cultivateur avec le corps en utilisant les sections diagonales du profil. Une chaîne est posée sur les étoiles. Les poignées sont soudées à la partie supérieure et reliées en plus à une plaque horizontale. Deux lames en forme de “croix irrégulière” sont formées à partir des profilés et vissées sur l’arbre.
Le cultivateur doit être équipé d’une griffe de frein qui est soudée à l’arrière du corps.
