El portabrocas se clasifica como portabrocas. Los mandriles de pinza se utilizan para sujetar un taladro, una barra fría o sujetar una pieza de trabajo de metal en un estado frío. El mandril clásico consta de un manguito de sujeción endurecido y 3 pétalos idénticos (mordazas).
El collar es un manguito central hecho de acero endurecido resistente. En el dispositivo del cartucho, está instalado en el centro. Tiene 3 cortes, que forman exactamente las mismas orejetas de sujeción (levas). Cuando el diámetro disminuye, los pétalos se presionan entre sí..
Los primeros mandriles para taladros eléctricos fueron un cilindro con una rueda de ajuste en la superficie. Además, se agregó un manguito de ajuste al dispositivo..
El cilindro todavía está unido al eje de un taladro o destornillador. En el reverso, ya “pusieron” la boquilla.
Es más conveniente colocar taladros, cortadores y machos de roscar con vástagos pequeños al portabrocas. Esta herramienta dentro del mandril se fija con un collar, presionando las levas hacia adentro..
El mandril de mordaza tiene las siguientes opciones:
- llave;
- corona de engranajes;
- sujeción rápida;
El mandril para taladros mecánicos y eléctricos también se llama taladrado. La principal ventaja del portabrocas es la gama de diámetros de las brocas..
Un portabrocas de calidad permite el uso de brocas desde 1 – 2 milímetros hasta 20 – 25 milímetros. No hay inconvenientes significativos en este elemento del taladro, excepto por el costo del cartucho en sí..
Tipos de portabrocas

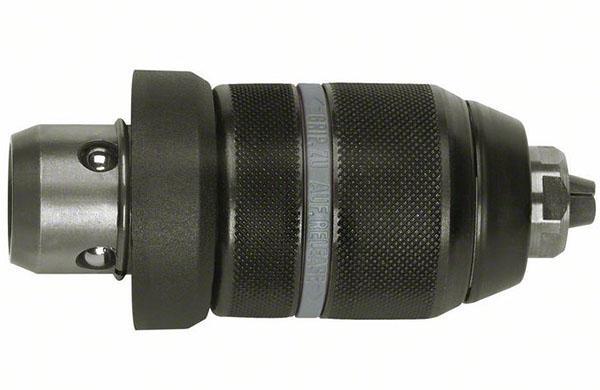

Para equipos de perforación domésticos y profesionales, use un portabrocas sin llave que funcione sin llave.
Con una abrazadera de este tipo, puede cambiar el taladro en un par de segundos sin recurrir a la ayuda de una llave disponible. Al presionar firmemente en la palma, afloje el mecanismo, permitiendo que la herramienta de corte se suelte del portabrocas. El taladro se fija de la misma manera para trabajos posteriores. Este tipo de mandril funciona gracias a un manguito de metal corrugado y un husillo de bloqueo..
Las desventajas del portabrocas sin llave incluyen una sujeción inestable. Un portabrocas sin llave ya desgastado no fija correctamente los taladros de gran diámetro, lo que conduce al giro. Típico para vástago redondo.

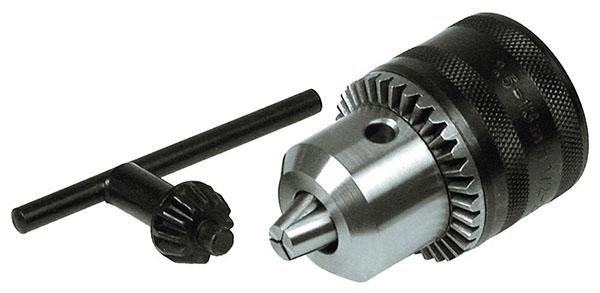

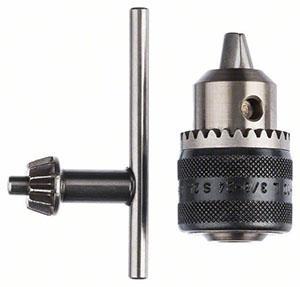

El mandril de la llave debe aflojarse y sujetarse con una llave especial, que se pierde fácilmente con el tiempo en situaciones de trabajo. Es interesante que los usuarios más experimentados de herramientas de perforación prefieran el mandril con llave, ya que es posible sujetar el taladro o cortador “firmemente”, por ejemplo, incluso en un tornillo de banco..
Al comprar un taladro, un destornillador o un martillo perforador con un mandril de llave, fije inmediatamente la llave del kit al cable con cinta aislante o átela a un cable fuerte. Nunca habrá problemas para cambiar el taladro..

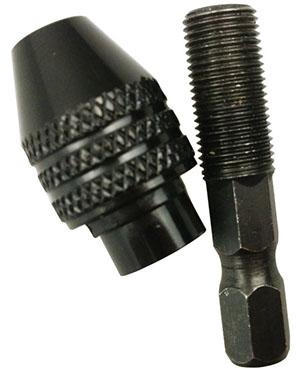

Los mini portabrocas son muy populares entre los radioaficionados. A veces, estos elementos se colocan en un taladro o mini taladro. Se puede instalar en cualquier herramienta adaptada para taladrar. Por ejemplo, los artesanos de la joyería no podrán realizar trabajos sin este sujetador..
La mayoría de las veces, los mini mandriles se utilizan para un taladro ligero o un destornillador doméstico. El diámetro de broca óptimo para el mini portabrocas es de 0,1 a 4,5 milímetros..
Es muy conveniente perforar microcircuitos, mini modelos y joyas..
El mini portabrocas tiene el diseño más simple de un portabrocas de boquilla sin llave. Más a menudo hecho de latón.
Cómo quitar y reemplazar un cartucho roscado
El portabrocas se instala en el eje de la herramienta eléctrica y se fija mediante la rosca izquierda del tornillo. Es necesario quitar el cartucho dañado de este soporte, pero tenga en cuenta la conexión roscada no estándar.

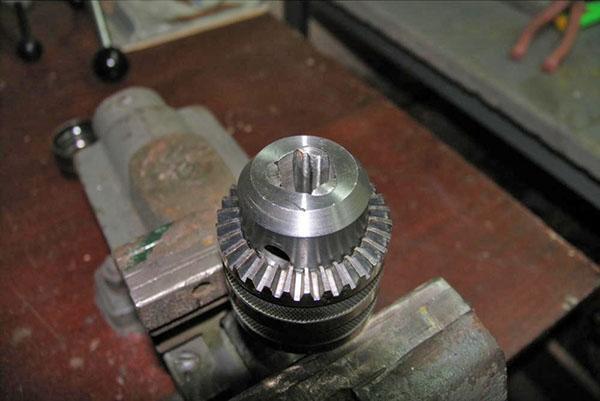

El mencionado tornillo se encuentra dentro del mandril, lógicamente hay que desenroscar las levas tanto como sea posible, es decir, “ahogar” hasta el límite. Así es como se ve esta acción en la foto:
¿Cómo desmontar más el portabrocas? En el interior puede ver el mismo tornillo que se quitó con un destornillador Phillips. Una vez que haya obtenido acceso a él, debe desenroscarlo estrictamente en el sentido de las agujas del reloj con un buen destornillador. Hay modelos de herramientas donde este tornillo no está instalado. En este caso, todo el mandril se retuerce del eje sin trabajo preparatorio..
Un tornillo con rosca a la izquierda pierde el filo de la ranura con el tiempo debido a un cambio inexacto de las herramientas de corte. Para mayor comodidad, puede golpear el tornillo a través del destornillador insertado con un martillo. Esta acción profundizará la ranura sin dañar la herramienta..

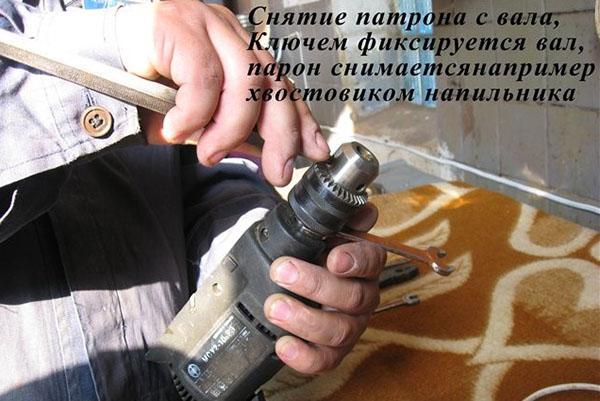

Al desenroscar, puede usar una llave 14 para mayor comodidad.
¿Cómo sacar el cartucho del taladro después? Todo es muy sencillo, desenroscando un tornillo o un husillo con rosca a la izquierda, desenroscar el mandril a mano para su sustitución o reparación..
Reemplazo adicional del portabrocas
Nada complicado: compre un portabrocas adecuado para un taladro e instálelo a lo largo de la rosca con la misma secuencia.
En este breve video se muestra cómo quitar rápidamente el cartucho del taladro:
Al reemplazar, tenga en cuenta el tipo de conexión. Hay dos de ellos:
- cónico;
- roscado.
El mandril roscado se instala en la herramienta de acuerdo con el esquema anterior..

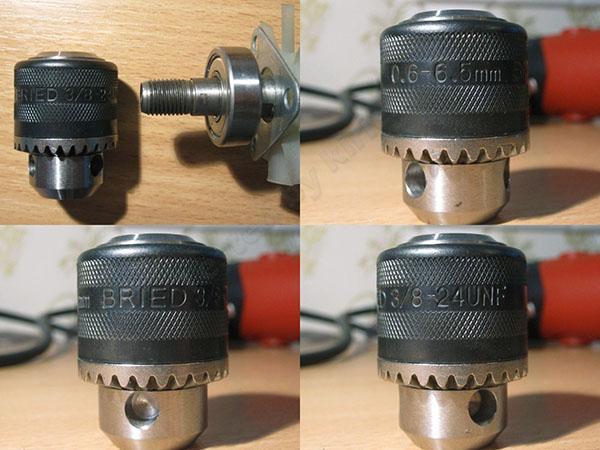

Es importante saber que el mandril roscado está marcado con dos tipos:
- 1,5-13 M12 * 1,25;
- 1,5-13 1/2 – 20UNF.
1.5 – 13 – marcado del diámetro mínimo y máximo de la herramienta de corte instalada en el mandril.
Observe esta marca al reemplazar. Si se indica un valor en el portabrocas de su taladro, por ejemplo, 1.5 -13 M12, entonces debe cambiarse a un portabrocas con la misma marca..
El tipo de conexión cónica es un poco más simple. Al reemplazar, el cartucho simplemente se empuja hacia adentro. Existen las siguientes variedades:
- A LAS 10;
- A LAS 12;
- B16;
- B18.
Curiosamente, cualquier cartucho en el cargador de herramientas marcado con “B” significa exactamente la base cónica del soporte. Los números en la marca (del 10 al 18) son el tamaño del diámetro del orificio inferior..
¿Cómo quitar el portabrocas cónico del taladro? La forma más fácil. El cartucho se desmonta con un martillo convencional, saliendo del pasador..
