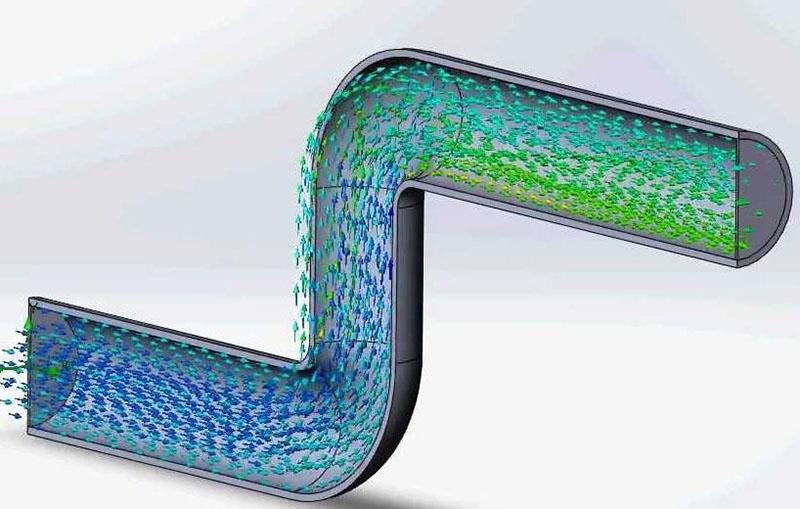

Una bomba de circulación para calefacción es un equipo para el movimiento forzado de líquido. El mecanismo funciona en un sistema cerrado por donde circula el refrigerante. La conexión se realiza a través de la tubería..

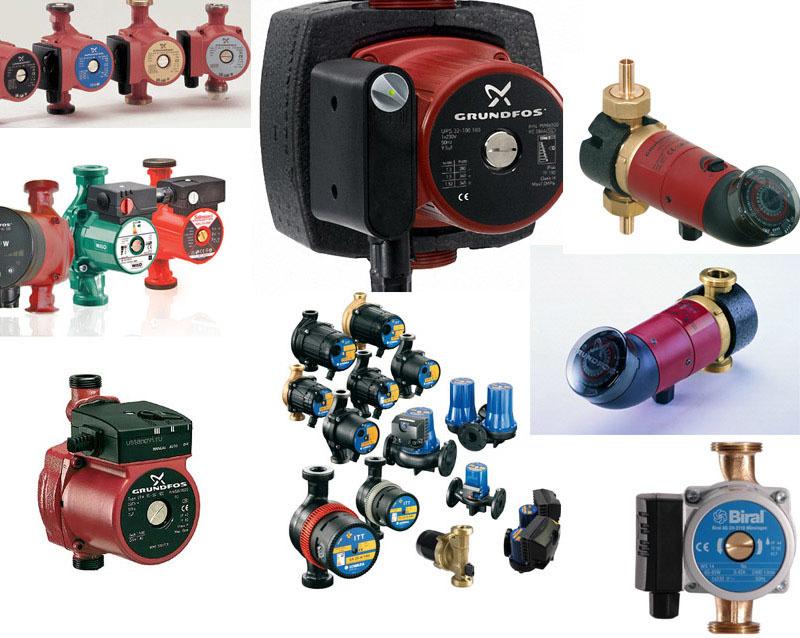

Tipos de bombas para el sistema de calefacción.
Las bombas, en primer lugar, difieren en el diseño:
- mojado;
- seco.
Hay opciones con diferentes ubicaciones de motor:
- encima;
- fondo;
- desde el lado.
Dependiendo de la ubicación del motor, el ángulo del eje cambia.
Opciones de conexión:
- sellos finales;
- sellos de aceite.
Ubicación de los ramales:
- vertical;
- horizontal.
Diferencias en el diámetro de la tubería:
- pequeña;
- estándar;
- grande.

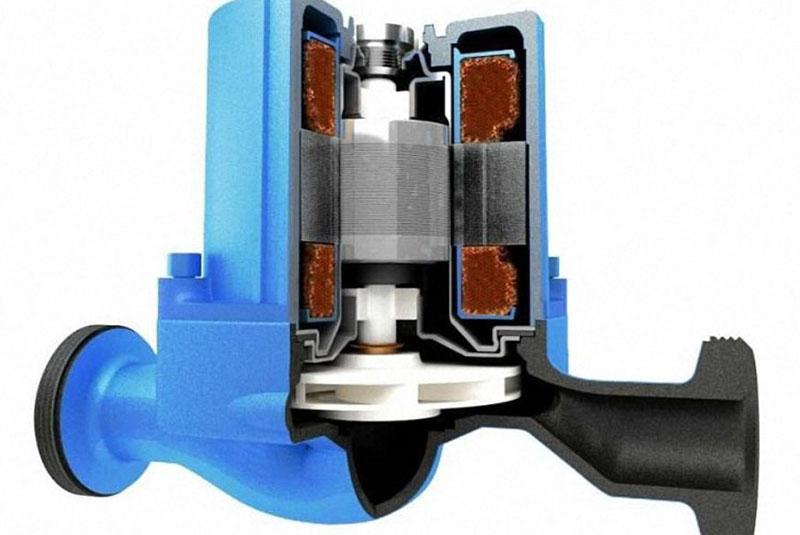

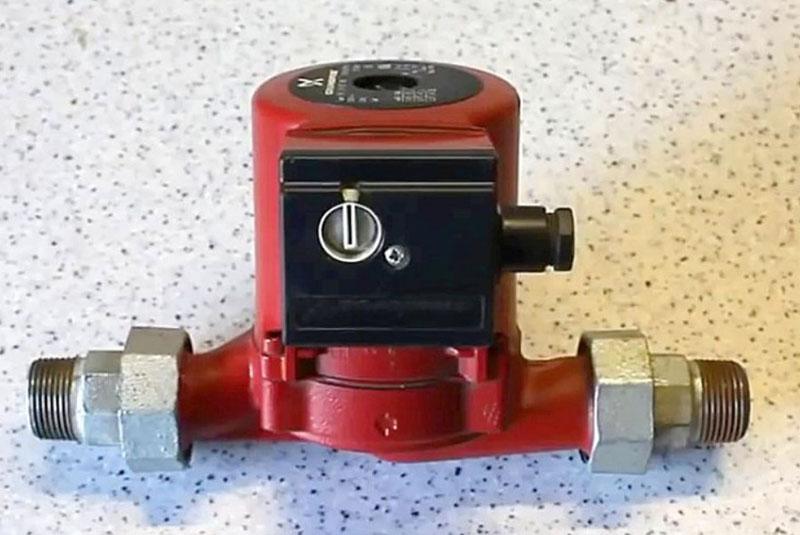

Bomba de circulación para calefacción de tipo húmedo
Las bombas de calor húmedo son accionadas por un rotor de rueda. Cuando se impulsa, se bombea agua.
Dispositivo:
- cuadro;
- rotor;
- rama de tubería;
- filtrar;
- estator
- aspectos;
- taza.
Ventajas:
- eficiencia superior al 50%;
- construcción simple;
- división en módulos;
- dimensiones aceptables;
- facilidad de mantenimiento;
- posibilidades de reparación.
Bomba de circulación seca para calefacción
La parte de bombeo de los dispositivos presentados no entra en contacto con el agua, está seca. Existe una separación entre el motor y la unidad a través de un sello. Paso de agua limitado, se acumula alta presión.
Dispositivo:
- cuadro;
- anillo;
- rotor;
- membrana;
- sellador.
Material del anillo:
- carbón aglomerado;
- cerámica;
- acero inoxidable.
Ventajas del tipo seco:
- Alto Voltaje;
- productividad considerable.
Desventajas:
- mucho ruido
- la complejidad del diseño;
- instalación del problema.

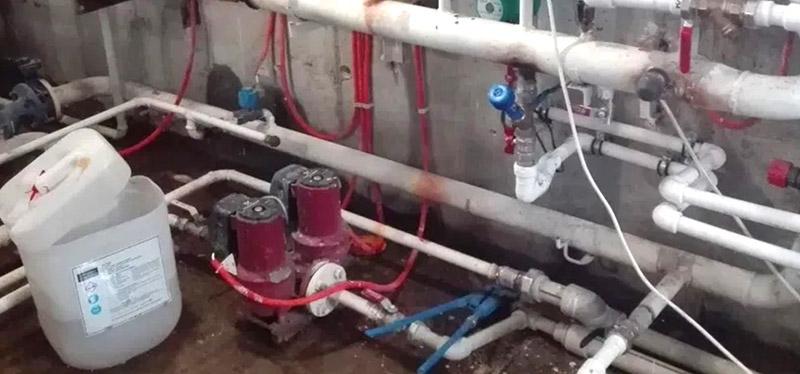

Las bombas secas se utilizan activamente para calentar edificios y estructuras. Para un funcionamiento cómodo, se requiere una habitación aislada..

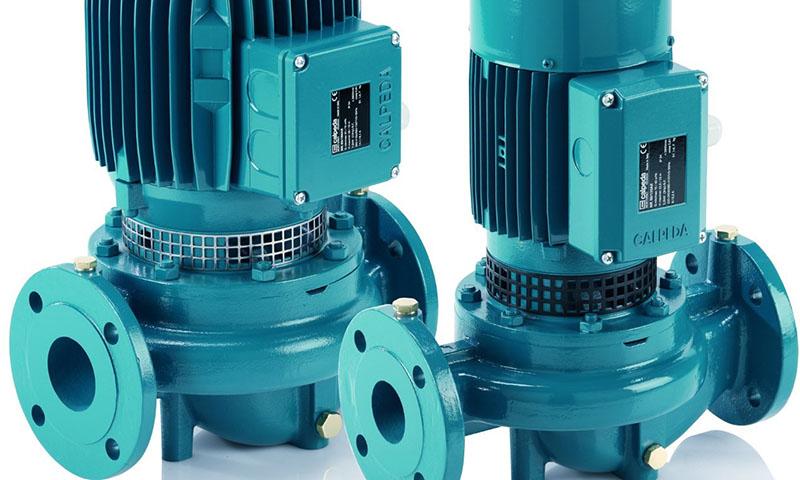

Subgrupos de bombas secas:
- rebordeado
- embrague.
La diferencia radica en las conexiones del circuito del rotor. La bomba se instala por separado o en una tubería..
Si consideramos la segunda opción, necesita un lugar para la instalación, las condiciones correspondientes:
- consola;
- Fundación.

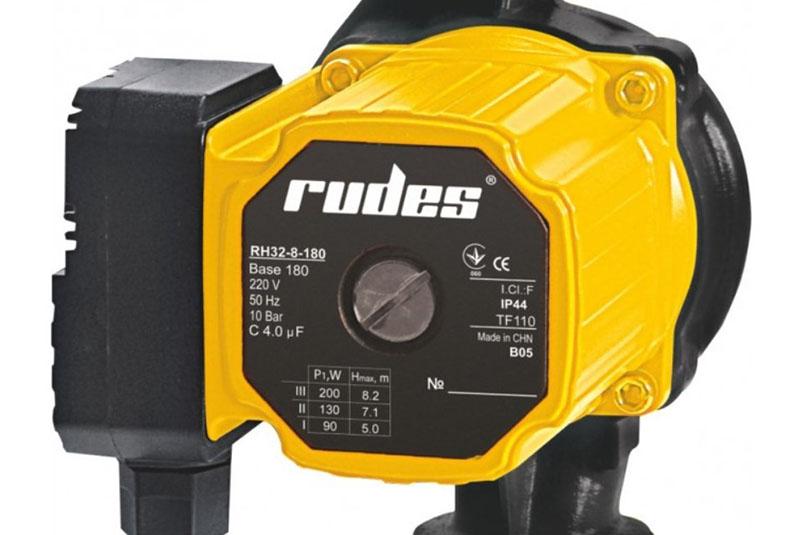

Características de la bomba de circulación para el sistema de calefacción.
Cuando se realiza la selección de una bomba de circulación para una casa, se deben tener en cuenta las principales características:
- rendimiento;
- motor;
- Temperatura de funcionamiento;
- carga;
- presión;
- dimensiones;
- peso.
Las bombas de circulación húmedas y secas funcionan a una determinada temperatura del refrigerante. Puede ser una solución, agua. El rendimiento del dispositivo está estrechamente relacionado con el diámetro de la tubería, la capacidad total. El especialista determina el parámetro de la carga máxima de la cadena, calcula.
Factores adicionales:
- pérdidas hidráulicas;
- velocidad de circulación;
- el número de ciclos;
- nivel de resistencia del sistema.
Beneficios de usar unidades de circulación
Al elegir una bomba de circulación para un hogar, se observan las siguientes ventajas:
- la posibilidad de utilizar tuberías de gran diámetro;
- amplio rango de temperatura;
- el uso de radiadores modernos;
- calefacción económica;
- instalación de tuberías de diversos materiales;
- pérdida de calor insignificante.
Cuando la instrucción cae en las manos, puede encontrar información sobre las prohibiciones sobre el funcionamiento de las bombas de circulación en los sistemas de calefacción..
Advertencias básicas:
- desmontaje de la bomba a presión;
- inmersión en un ambiente agresivo;
- almacenamiento cerca de objetos explosivos;
- bombeo de productos químicos peligrosos;
- uso de un líquido inflamable;
- el uso de sustancias corrosivas;
- bombeo de líquidos con alto contenido graso;
- el uso de una sustancia de mayor densidad (más que el agua);
- enfriamiento brusco del agua (hasta 0 grados).
Aplicaciones de bombas de circulación
Las bombas de circulación se pueden utilizar en sistemas modernos de calefacción y agua caliente. Son aptos para bombear agua limpia.
Opción de ejecución con:
- flujo constante;
- flujo variable;
- temperatura controlada.
Condiciones de operación:
- temperatura mínima +4 grados;
- clase de protección ip44;
- la temperatura máxima permitida es de + 40 grados;
- humedad del medio ambiente hasta 90 grados;
- clase de aislamiento F.
También existe un requisito para el líquido bombeado. La instalación de una bomba en una casa es posible cuando se usa un refrigerante con una temperatura de 0 a 150 grados. Sin embargo, mucho depende de la diferencia con el medio ambiente. La temperatura del líquido bombeado debe ser superior a.
El pH es otra característica que se indica en el pasaporte del dispositivo como pH. En modificaciones húmedas y secas, fluctúa alrededor de 68 pH.
Advertencias de fluido térmico:
- la presencia de partículas sólidas;
- contenido de aceite mineral;
- la presencia de fibras;
- uso de líquidos explosivos.
Hay opciones para bombear refrigerante de alta viscosidad. Los modelos estándar no son adecuados para esto, ya que las piezas se desgastan. En primer lugar, el grupo de rodamientos sufre. Cuando aumenta la densidad de una sustancia, se observa un efecto de cavitación..
La presión en el sistema aumenta y el motor está muy cargado. Esto se refleja en el aumento del nivel de ruido del dispositivo, la condición del eje se deteriora.
Se ha comprobado la relación entre presión y temperatura del fluido:
- agua 85 grados de presión hasta 0,5 bar;
- 90 grados – presión 0,28 bar;
- 110 grados – hasta 1 bar.

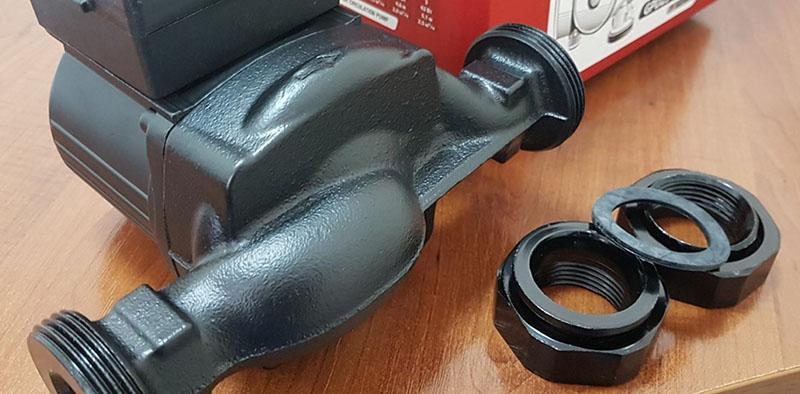

Juego completo de bombas
En el conjunto de la bomba de circulación, el usuario verá los siguientes elementos:
- juntas (2-3 piezas);
- adaptador;
- tuercas de fijación;
- instrucciones con tarjeta de garantía;
- paquete;
- cable de alimentación (1-5 metros).
En la fabricación de bombas de circulación, se aplican normas internacionales a las que se adhiere el fabricante. Se aplican a modelos industriales domésticos..
Lista:
- IEC / EN 60335-1.
- IEC / EN 60335-2-41.
- Directiva 2006/95 / CE.
La documentación se refiere al funcionamiento de dispositivos eléctricos, conexiones. Hay requisitos relacionados con la seguridad de la instalación, inspección.
Advertencias adicionales
La puesta en servicio o la instalación solo puede ser realizada por un técnico cualificado. La organización recibe el permiso correspondiente para realizar negocios. Los consumidores, a su vez, verifican la tarjeta de garantía, prestan atención a la documentación. La puesta en marcha prematura del equipo provoca la falla de los componentes. Estamos hablando del desgaste de los elementos de la bomba y del sistema de calefacción en su conjunto..
Reglas fundamentales:
- teniendo en cuenta las instrucciones de un modelo específico;
- control de puesta a tierra;
- seguridad;
- instalación de un dispositivo de corriente residual;
- comprobar los objetos circundantes;
- área segura para la bomba;
- esgrima de niños;
- protección de elementos calefactores;
- control de temperatura;
- bomba simple;
- control de daños.
Si el agua está congelada en la tubería, está prohibido usar el equipo. De lo contrario, la tubería se rompe. Si aparece una fuga, inspeccione los calentadores. Durante el funcionamiento del equipo, la superficie metálica se calienta. El desmontaje, así como la instalación, es realizado por especialistas. Inicialmente, se verifica la conexión a la red y luego se apaga el suministro de agua.
El maestro está obligado a cerrar la válvula, verificar la presión. La instalación se realiza con la bomba apagada..
La unidad de fuente de alimentación debe ubicarse por separado. Incluso cuando se inspecciona, la tubería está cerrada. Cuando se conecta al sistema de energía, los componentes principales se verifican de acuerdo con las instrucciones. Cada modelo se almacena en condiciones específicas. Según la norma, los fabricantes indican un lugar seco y ventilado. La bomba se siente bien a temperatura ambiente. Antes de almacenar el equipo, es necesario drenar el refrigerante..
La condensación es perjudicial para los elementos de la bomba, por lo que es importante evitar cambios bruscos de temperatura. El reemplazo de unidades es posible con la selección de piezas originales. Las instrucciones del fabricante contienen una lista de componentes. En caso de incumplimiento de los requisitos, la empresa no garantiza la fiabilidad del funcionamiento del equipo. Si se realiza una sustitución no autorizada de componentes, no se tiene en cuenta la garantía. Además, no se olvide de la seguridad de funcionamiento..

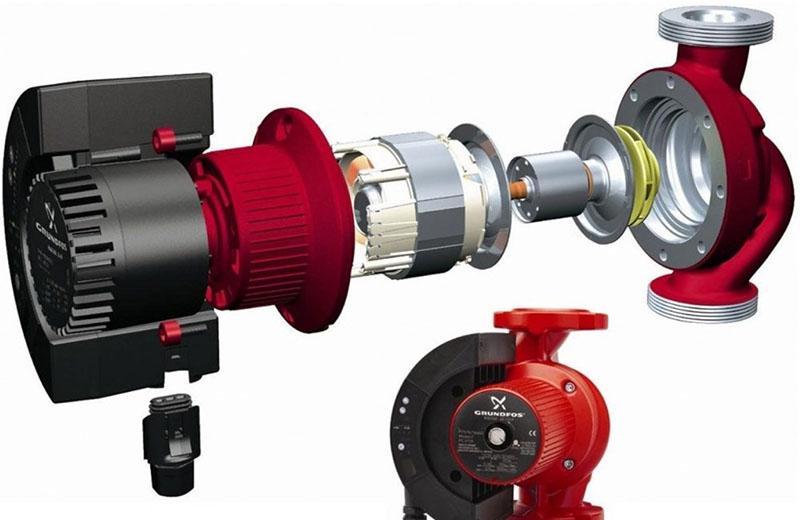

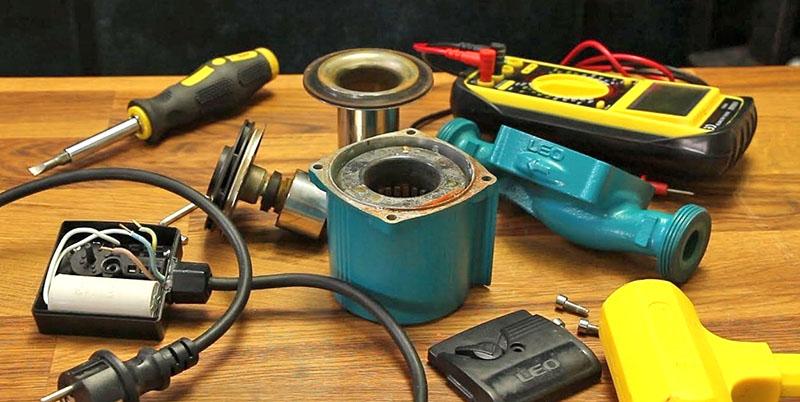

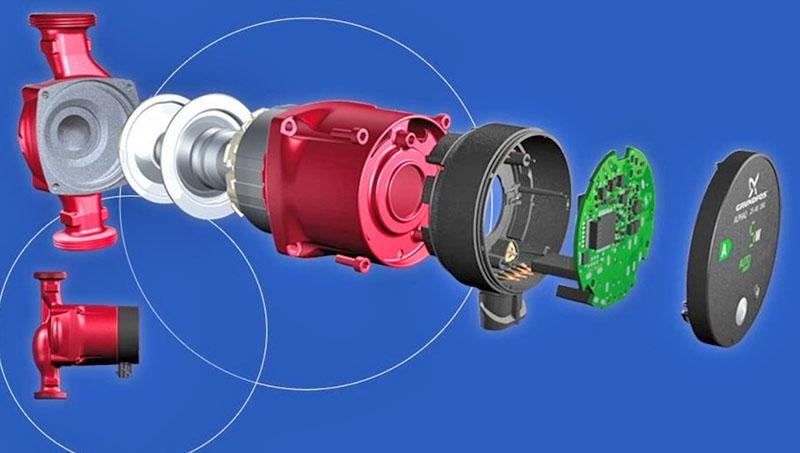

Diagrama de bloques del modelo utilizando el ejemplo de productos Leo:
- tapón superior;
- rueda;
- cuadro;
- rotor con cojinetes;
- proteccion;
- estator del motor.

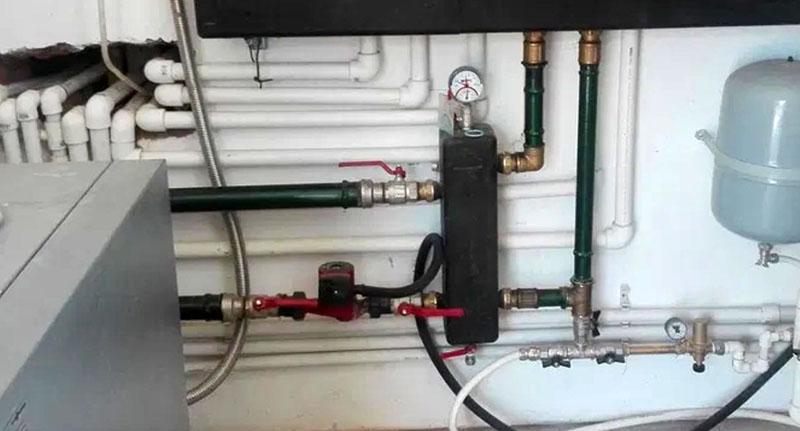

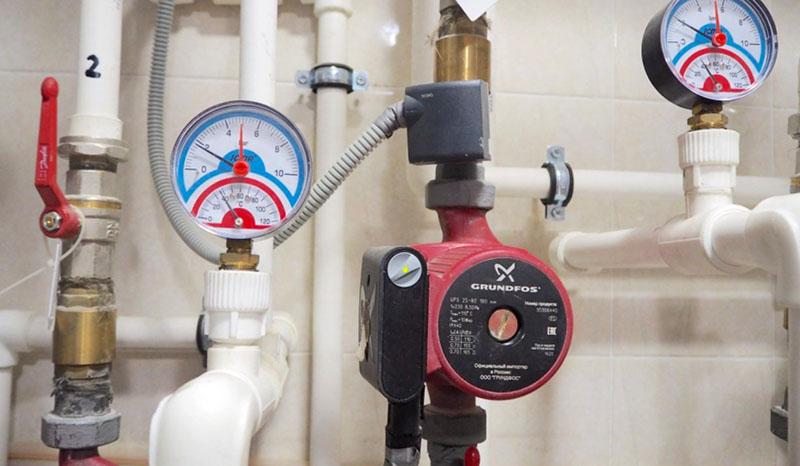

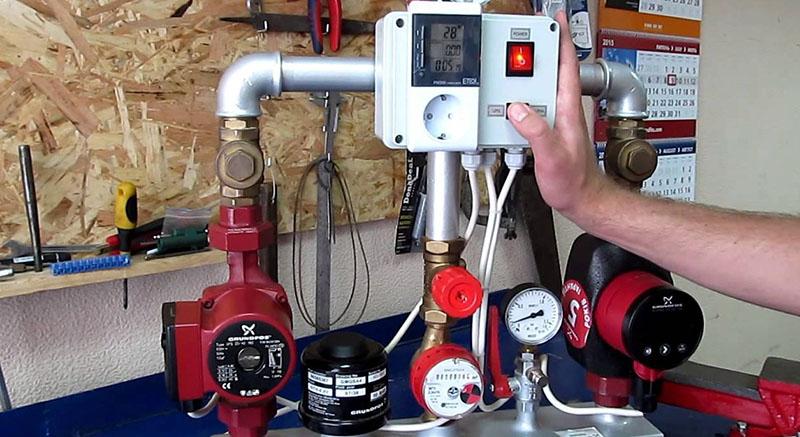

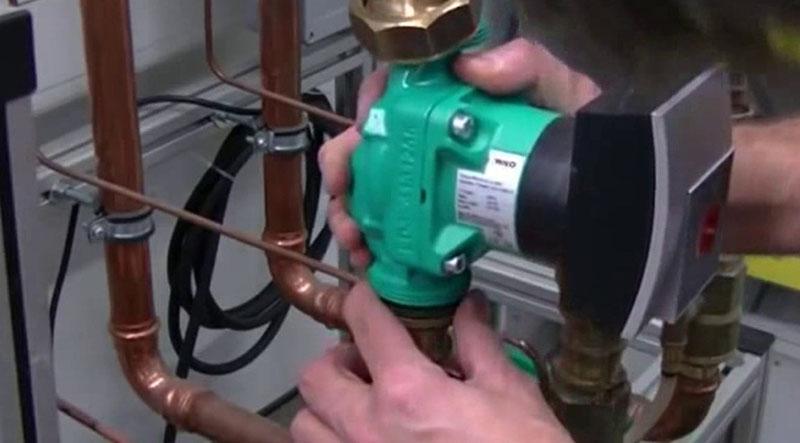

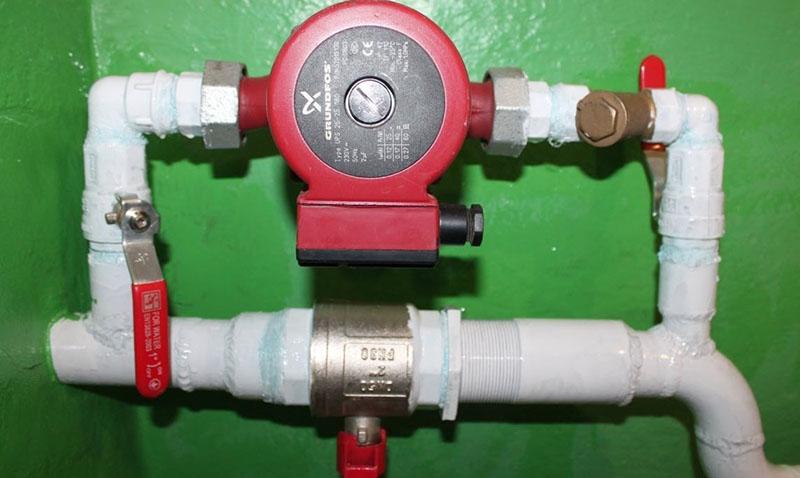

Instalación de la bomba

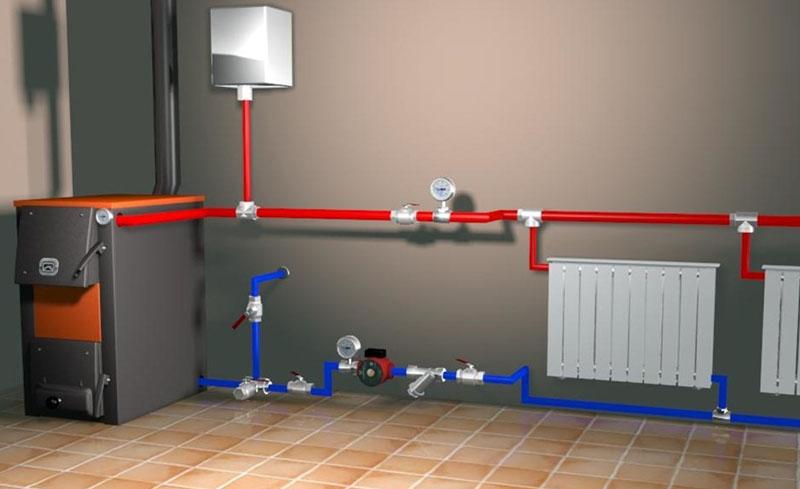

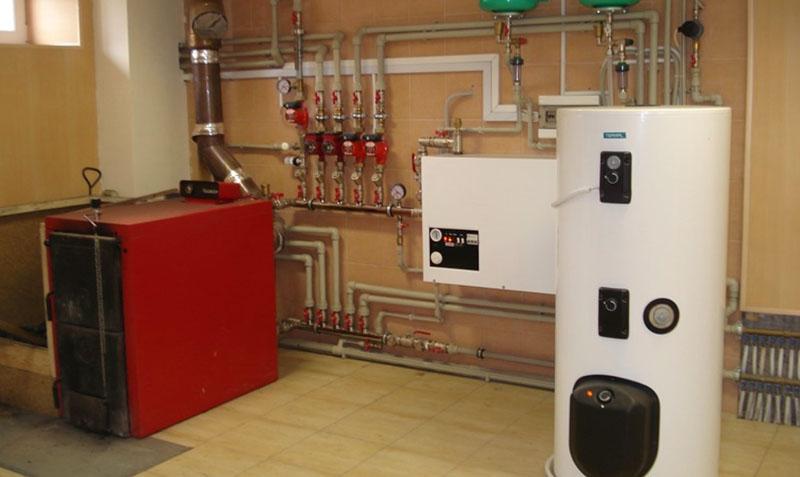

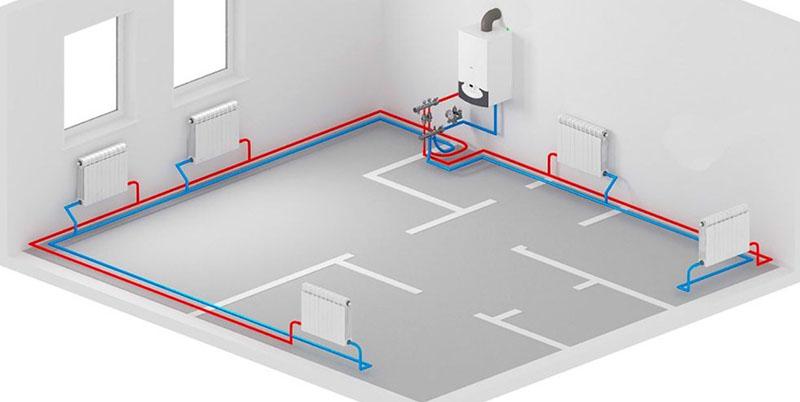

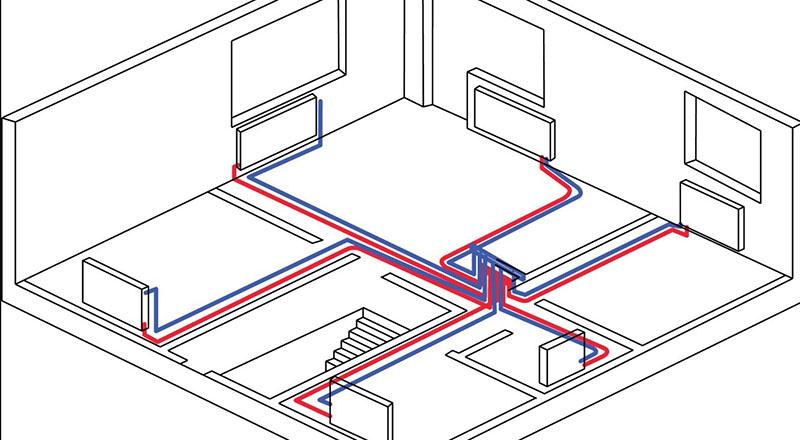

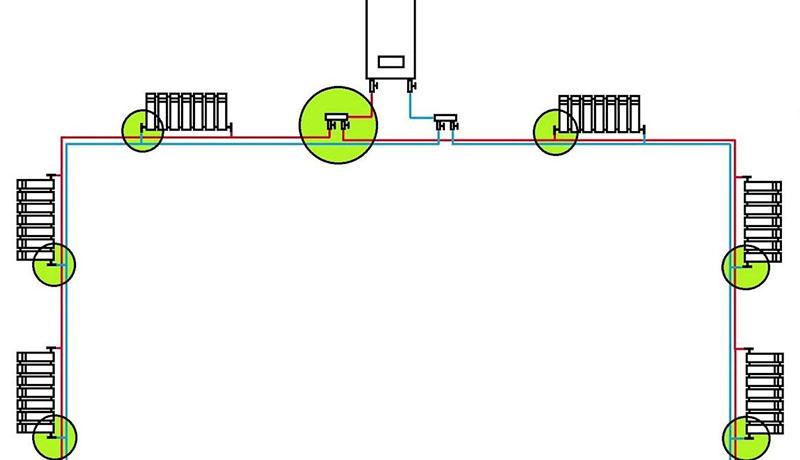

El esquema de instalación implica el uso de un calentador de calor, equipo de medición, un tanque, un radiador y una bomba. Cualquier caldera, caldera de calefacción es adecuada como calentador de calor. Se utilizan válvulas, fusibles, manómetros para medir y controlar la temperatura..
El diagrama de conexión de la bomba en la tubería ocurre en la siguiente secuencia:
- Bomba.
- Grifo.
- Filtro de agua.
- Tuerca de control.
Se tiene en cuenta la dirección del refrigerante, es importante cumplir con el esquema. En los lados de la bomba, se instalan tiras de sellado entre las boquillas. Al instalar equipos eléctricos, se comprueba el sellado..
Elegir un lugar para la bomba es una conversación separada. Si cree en los consejos de los expertos, debe elegir el punto con la temperatura más baja. Resulta que la instalación junto a la caldera es una violación grave. Tal sistema no proporciona un alto nivel de eficiencia. El equipo se puede utilizar en sistemas de calefacción por suelo radiante. En este caso, se aplican reglas diferentes. La instalación se realiza en la línea de flujo..
Riesgos principales:
- rotura de flujo;
- despresurización del sistema;
- la aparición de atascos de tráfico;
- bloqueo del sistema.
Reglas de instalación adicionales
Para una circulación segura del refrigerante, se utiliza un filtro grueso. Las electrobombas húmedas se instalan en posición horizontal. Al seleccionar el equipo, se tiene en cuenta la carga máxima, que está estrechamente relacionada con el nivel de ruido. El sistema de calefacción se pone en marcha después del lavado. Las tuberías deben estar libres de escombros y otras partículas extrañas..
Es importante eliminar el aire para evitar la posibilidad de atascos..
Reglas para recordar:
- comprobar la caja de terminales;
- uso de un tanque de expansión;
- instalación de ventilación de aire.
Al seleccionar dispositivos de control y medición, se debe tener en cuenta la temperatura de funcionamiento. Para obtener lecturas confiables, es mejor mantenerlas alejadas de fuentes de calor..
Errores comunes de instalación
Al instalar la bomba, es importante prestar atención a la ubicación de los siguientes elementos:
- caja de terminales;
- caldera;
- Bloque de control;
- filtrar;
- instrumentación.
La caja de terminales debe ser claramente visible. Al instalar, los principiantes a menudo lo giran hacia la pared, esto está prohibido. Al instalar el elemento, debe pensar en el enrutamiento del cable de alimentación..
Cuando mire una bomba húmeda, no la dé vuelta. El dispositivo funcionará, pero con menos eficiencia. Cuando se da la vuelta al elemento, aparece condensación.
Es mejor instalar la bomba estrictamente en posición horizontal y verificar el nivel.

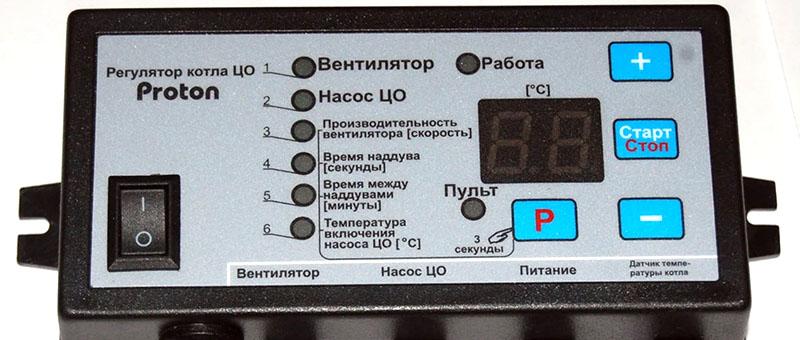

Esto se puede hacer a lo largo del eje. La unidad de control está unida al rotor. Hay varias opciones de montaje disponibles: superior o lateral
Instrucciones de instalación de la unidad:
- Superposición de válvulas.
- Alivianador de presión.
- Aflojar las abrazaderas.
- Bloque de bloqueo.
- Apertura de válvula.

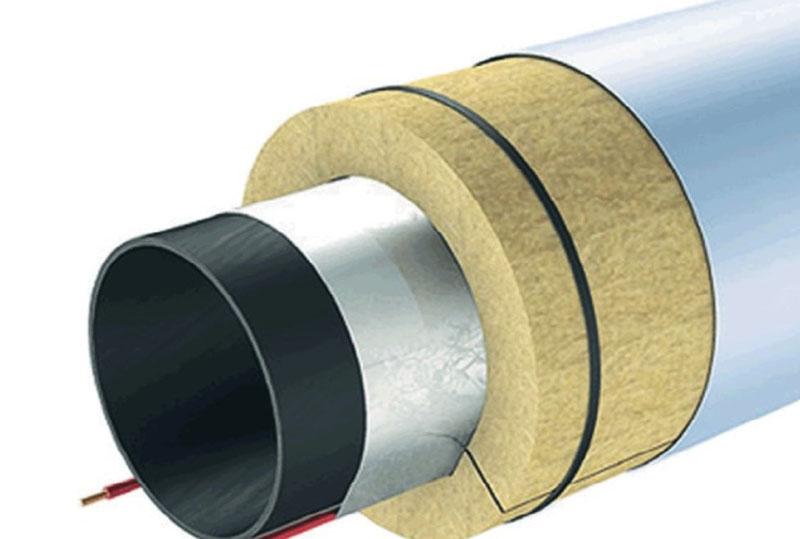

Para reducir la pérdida de calor, es necesario instalar el aislamiento correctamente. Si se hace correctamente, la protección contra heladas está garantizada. Teniendo en cuenta un maestro privado inepto, la tubería a menudo se superpone junto con la unidad de control, esto no se puede hacer. También está prohibido cubrir el estator o el panel..
Montaje en tanque
A pesar de los diferentes datos técnicos de las bombas, se pueden dar recomendaciones generales para la instalación del tanque. Para modelos húmedos o secos, se fija en la línea de retorno. La instalación se realiza delante de la bomba para un bombeo eficiente del refrigerante. Como saben, se mantiene una presión estable en el tanque de membrana, hay aire. El indicador cambia, por lo que es mejor prestar atención a la presión inicial, la temperatura del refrigerante.

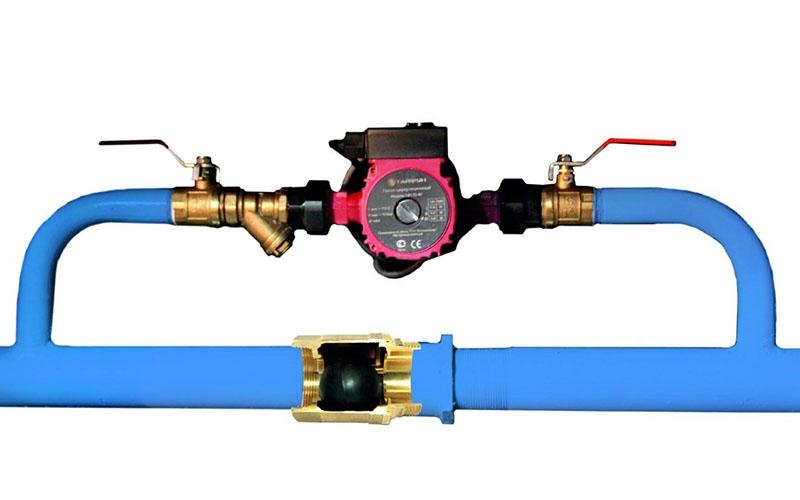

Bypass de calefacción
Se requiere una tubería de derivación o derivación para regular la unidad. La instalación se realiza con mayor frecuencia cerca de radiadores. Si se realiza la conexión correcta, el refrigerante regresa a la batería. En ausencia de una derivación, es imposible reparar la unidad. El trabajo de instalación se realiza durante un corte de energía.

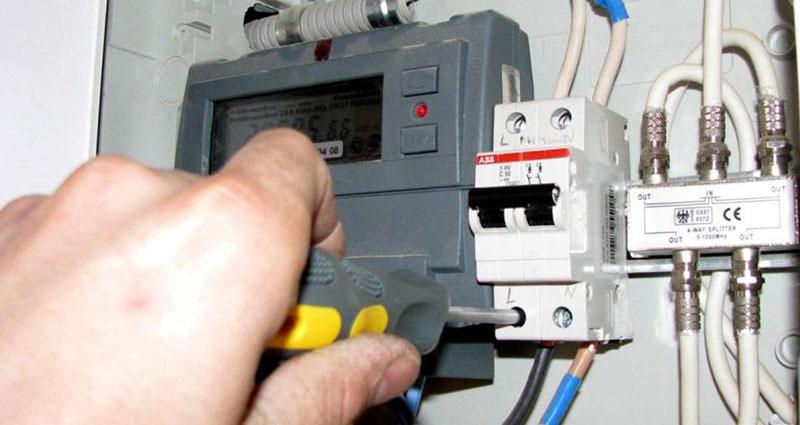

Electricista según el esquema.
Según el diagrama de conexión, la bomba está conectada a tierra. Sin embargo, no requiere protección del motor. Los elementos deben ser compatibles en parámetros, los datos se cotejan con la tabla..
Instrucciones de instalación de la fuente de alimentación:
- Preparando el cable.
- Apertura de la caja de terminales.
- Entrada de cable.
- Desenergizar el sistema.
- Ajuste de la posición de contacto.
- Cerrar la caja de terminales.
Cómo poner en marcha una bomba de circulación para calefacción.
Para encender la bomba eléctrica, debe seguir el plan. El primer paso es suministrar el refrigerante; es necesario bombear el aire del sistema. A continuación, se monta la bomba, los componentes principales. El especialista comprueba el nivel del líquido y pone en marcha la unidad..
Problemas probables:
- fuga de refrigerante;
- aumento de la vibración;
- ruido fuerte.

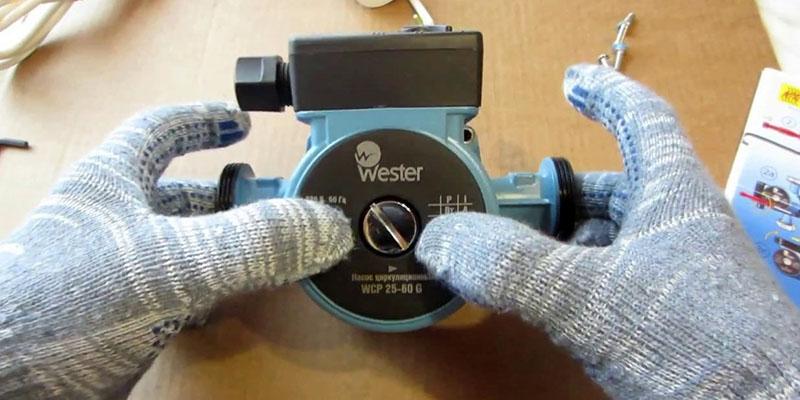

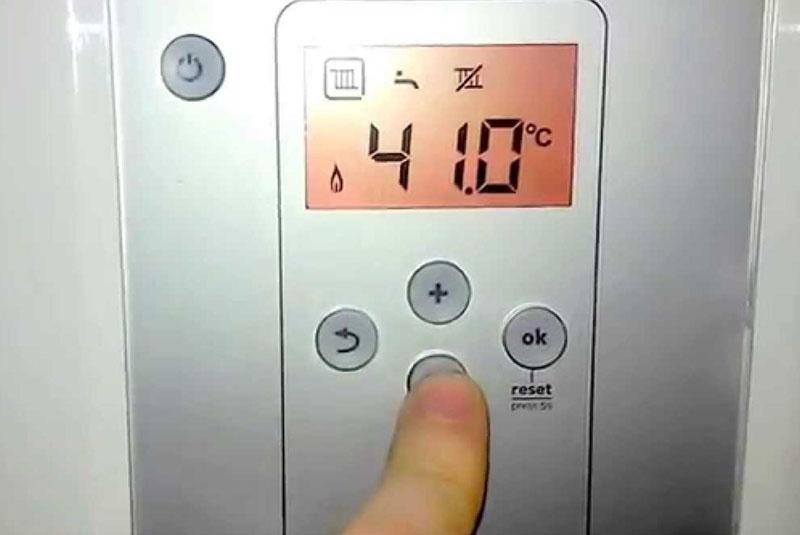

Al operar la bomba, uno no debe olvidarse del modo. Hay opciones para 2, 3, 4 velocidades, por lo que se usa un interruptor.
La tarea principal es ajustar la temperatura, reducir la cantidad de energía consumida..
Al mismo tiempo, el sistema no debería experimentar cargas críticas, estamos hablando de la presión.

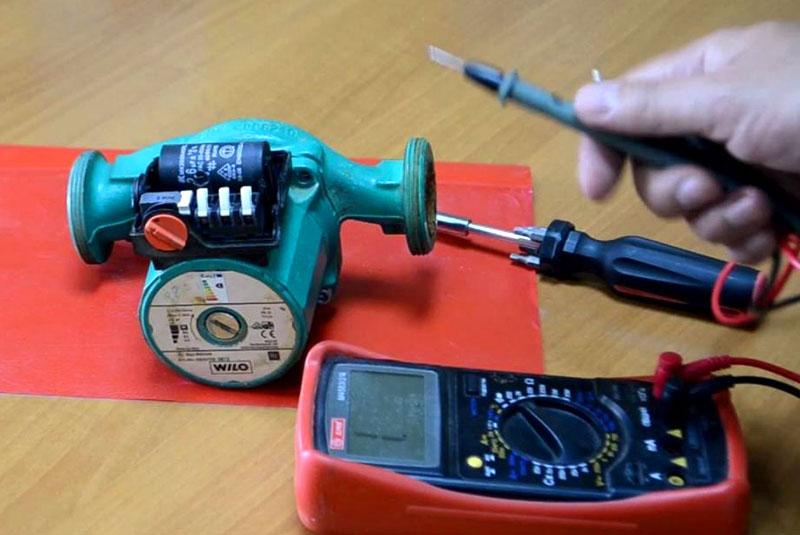

Fallos comunes
Una bomba de circulación para calefacción suele sufrir un uso inadecuado o por motivos ajenos al control de una persona..
Fallos:
- la bomba no se enciende;
- interrupciones en el funcionamiento del motor eléctrico;
- presión arterial alta y baja;
- falla de la fuente de alimentación;
- bajo rendimiento.
Si el problema está en la bomba, es posible que el equipo esté mal conectado. A veces, la unidad se apaga debido a un aumento de carga. El motor eléctrico se queda dormido por falta de conexión a tierra o mal funcionamiento de la rueda. Por ejemplo, puede atascarse o desgastarse las piezas..
Saltos de presión por incumplimiento de las reglas de funcionamiento. Según sus características, la bomba no puede tirar del sistema de calefacción. A veces se producen obstrucciones en el filtro, de nuevo afectan los defectos del impulsor. El funcionamiento intermitente del motor indica subidas de tensión. Es mejor verificar el estado del refrigerante, su densidad y temperatura..
Cuando el motor está funcionando, pero no a plena potencia, puede haber una fuga en el sistema. Los expertos tienen prisa por inspeccionar la tubería, el impulsor.
Selección de bomba
Los compradores están desconcertados por la cuestión de qué bomba elegir.
Principales fabricantes:
- Grundfos.
- Wilo.
- Bruto.
- Wetron.

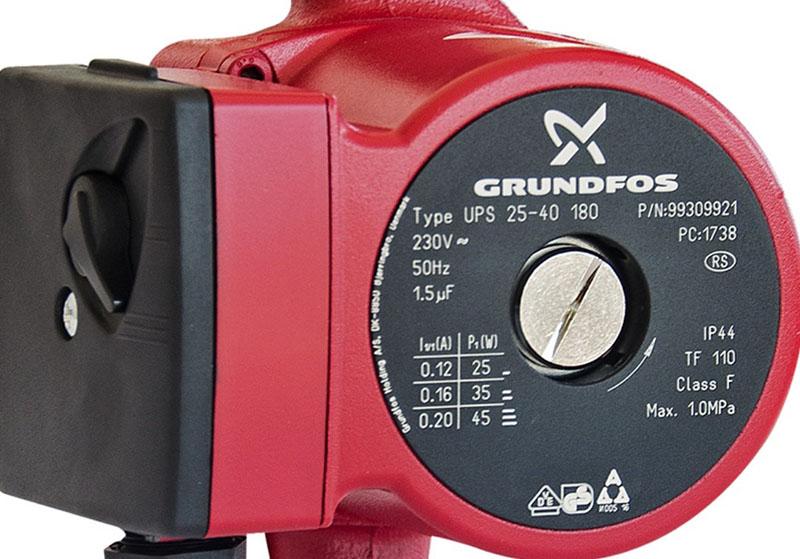

Si consideramos los productos de Grundfos, es mejor elegir productos de la categoría de precio medio. Muchos modelos cuentan con una capacidad de 50 litros por minuto. Potencia media – 0,04 kW, peso – 2,2 kg. El fabricante serbio ofrece versiones húmedas y secas.

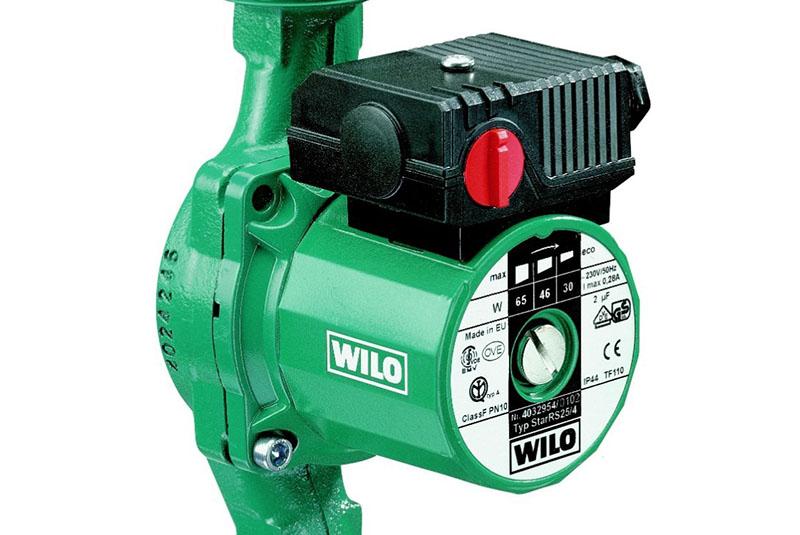

Si la elección recayó en los productos Wilo, es mejor mirar los productos de la categoría de precio medio. Muchos modelos son adecuados para montaje horizontal. Hay productos con un aislamiento pequeño y de alta clase de protección. Velocidad media – 2500-2800 rpm.
Lo anterior es una bomba de circulación para calefacción. El principio de funcionamiento, el dispositivo es claro. Hay matices para la instalación, operación, verificación..
