Lo más difícil para quienes gustan de la artesanía en madera es darle a la pieza de trabajo una forma redonda. Un torno de madera ayudará con esto. Con su ayuda, las hermosas manijas de las puertas, los balaustres calados, los platos y recuerdos originales, los juguetes para niños, los muebles tallados y muchos elementos para la decoración de interiores se giran fácil y rápidamente. En una palabra, una de esas máquinas puede convertir una casa en una torre fabulosa. El torno para madera es tan sencillo que cualquiera que sepa trabajar con un taladro puede hacerlo con sus propias manos. Leer el artículo: lecciones de talla de madera!
Tipos de tornos y sus capacidades.
Hay muchos tipos de máquinas herramienta. Se dividen por rendimiento en industriales, diseñados para pequeñas industrias y de escritorio o domésticos. Los dos primeros tipos se utilizan en industrias pequeñas y grandes, y la última opción es adecuada para uso doméstico. Como regla general, se instala en un banco de trabajo y en él se fabrican productos individuales..
Además, las máquinas difieren en funcionalidad. Se distinguen las siguientes variedades:
- Girar y copiar le permite crear varias piezas idénticas. Para operar un torno con una fotocopiadora, se requiere una plantilla, según la cual se crea una copia exacta..
- El torneado y fresado tiene opciones adicionales para taladrar ranuras.
- El tornillo giratorio puede cortar roscas y afilar productos debajo de un cono.
- Lobotokarny se utiliza para la fabricación de artículos sobre una amplia base plana: bajorrelieves, altos relieves, pinturas volumétricas..
- La varilla redonda le da a cualquier pieza de trabajo una forma redonda en sección transversal. Es ampliamente utilizado para la producción de hachas, esquejes para herramientas de jardinería, mangos para herramientas manuales: cinceles, cuchillos, fregonas. La pieza de trabajo en sí en un torno de varillas circulares es estacionaria, solo los cortadores de madera giran.
Según el grado de automatización, se dividen en máquinas manuales, semiautomáticas y CNC, en las que el volteador solo configura la pieza de trabajo y enciende el programa especificado..
Dispositivo de torno
Un torno de madera típico consta de varias partes principales: un motor eléctrico, una bancada, un guardamanos, un cabezal y un contrapunto..
La cama es la base de la máquina, todos los demás mecanismos están fijos en ella. Por regla general, es de hierro fundido. El gran peso del lecho monolítico permite reducir significativamente la vibración del equipo, lo que afecta negativamente la vida útil de la máquina..
El cabezal tiene varias funciones. La pieza de trabajo está unida a ella y la rotación se transmite desde el motor eléctrico a través del eje instalado en él mediante una transmisión por correa.
La velocidad de rotación de la pieza se cambia moviendo la correa sobre poleas del diámetro requerido. Este dispositivo es similar al funcionamiento de los engranajes de una bicicleta moderna de varias velocidades..
La pieza de trabajo en el husillo se sujeta en un extremo por un mandril de destornillador, en el otro, un mandril de torno para madera en el contrapunto.
La funcionalidad de un torno para madera se puede ampliar con una placa frontal. Se le adjunta una pieza si necesita moler sus extremos, que fueron sujetos por cartuchos.
Además, las máquinas están equipadas con fotocopiadoras, que le permiten hacer varias piezas idénticas con gran precisión..

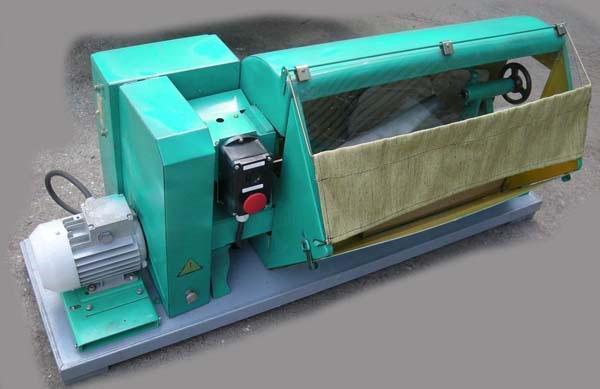

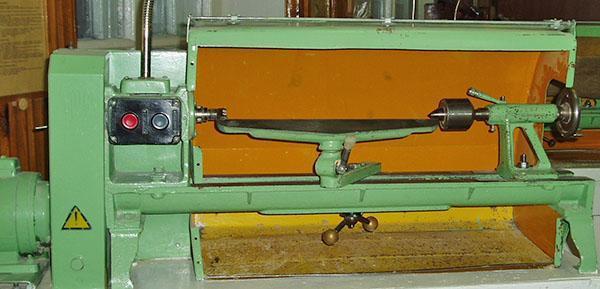

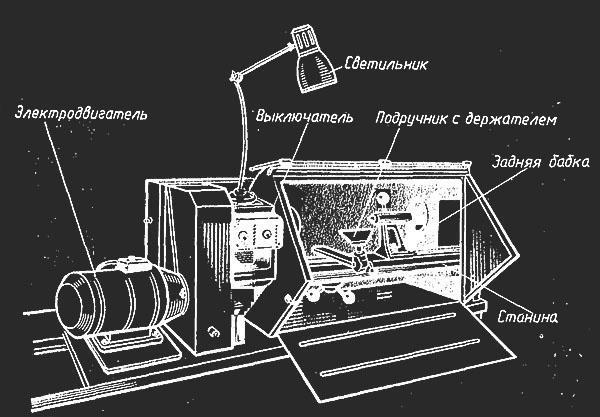

Breve descripción y características del torno STD 120M
La máquina tiene un diseño simple y confiable, probado a lo largo de los años. Se instala en talleres escolares, escuelas vocacionales, en las tiendas de las empresas y se usa en el hogar. Con su ayuda, se realiza el siguiente trabajo de torneado de madera:
- perforación;
- estarcido girando;
- afilado de piezas giratorias de diferentes perfiles;
- refrentar, redondear y cortar piezas en diferentes ángulos;
- procesamiento de superficies planas mediante placa frontal.
El dispositivo de la máquina tiene sus propias características:
- el cambio en la velocidad de rotación se cambia moviendo la correa a poleas de diferentes diámetros;
- la unidad de control está ubicada en el cabezal para una máxima comodidad durante el trabajo;
- el conjunto de equipos incluye varias boquillas tipo husillo, lo que le permite fijar piezas de trabajo con cualquier tipo de extremos;
- para la seguridad del trabajador, la máquina está equipada con una carcasa y persianas con ventanas transparentes;
- una unidad de limpieza está conectada adicionalmente para eliminar las virutas.
La unidad está conectada a una red eléctrica trifásica con una tensión de 380 V y puesta a tierra obligatoria..

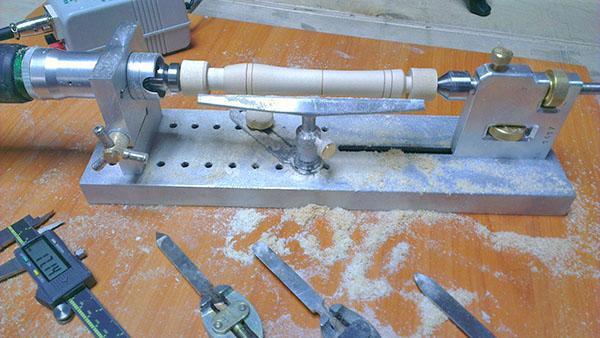

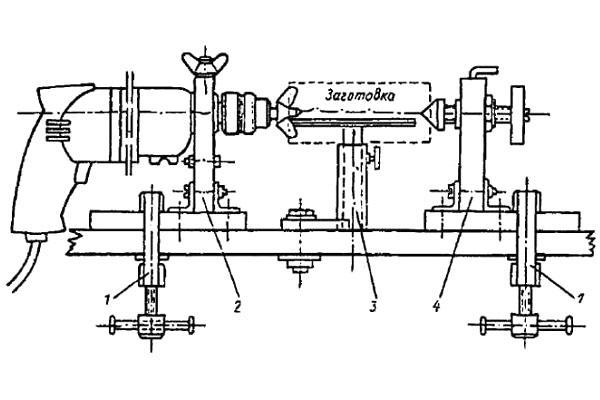

Cómo hacer el torno más simple con un taladro.
Como puede ver, el dispositivo de esta unidad es muy simple, y todos pueden hacer un torno de madera casero. El dispositivo más básico para tornear piezas de trabajo se obtiene de un taladro convencional. Le permitirá realizar trabajos de torneado sencillos en casa y ahorrar en la compra de equipos especiales. El taladro en este caso reemplaza el cabezal y el accionamiento de rotación..
En lugar de una cama de hierro fundido, se utiliza un banco de trabajo. Se fijan topes de madera para colocar un taladro y un contrapunto. El tope trasero está hecho de barras y un tornillo ajustable, cuyo extremo está afilado en un cono. Los cortadores de torneado para madera son varias brocas, que se adjuntan en lugar de un taladro..
En un dispositivo tan simple, se muelen manijas para herramientas y puertas, productos decorativos simples, balaustres y mucho más..
Torno de madera de bricolaje

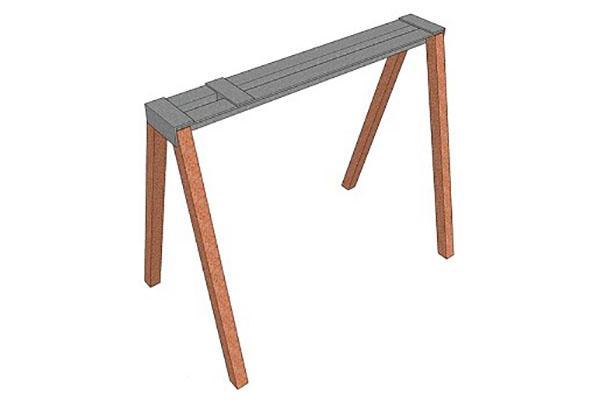

Este diseño es un poco más complicado, pero también tiene más posibilidades. En el corazón de una cama casera, soldada de esquinas metálicas e instalada en un banco de trabajo o en sus patas. Se presta especial atención a la confiabilidad de la cama para que la máquina vibre lo menos posible durante el funcionamiento. El diseño de la cama prevé la presencia de una guía longitudinal para el movimiento de elementos individuales..

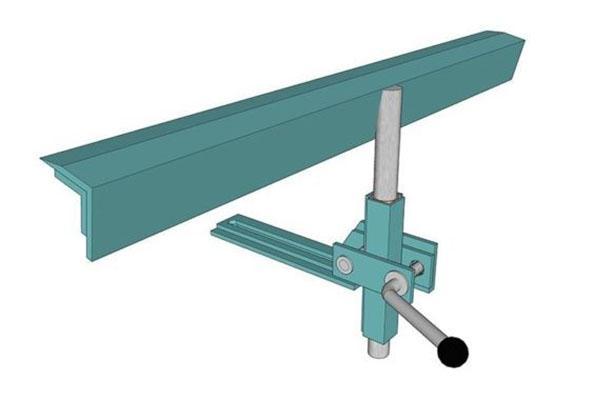

La herramienta de corte descansa sobre el guardamanos. El soporte para él no solo debe moverse en el plano horizontal, sino también girar a lo largo del eje del accesorio. El plano del soporte del manipulador debe coincidir con el eje de rotación de la pieza en proceso..

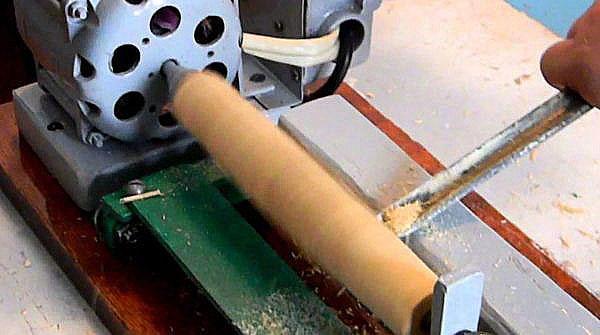

Cualquier motor eléctrico útil de cualquier electrodoméstico de suficiente potencia puede servir como impulsor. La forma más sencilla es montar el husillo directamente en el eje sin dispositivos de transferencia..
Este método es más económico y ahorra espacio en la cama. Pero también tiene sus inconvenientes: es imposible regular la velocidad de rotación y el desgaste desigual de los rodamientos, que no están diseñados para cargas longitudinales..

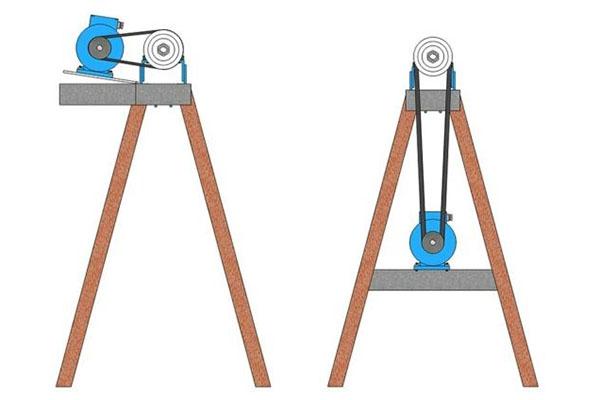

Por lo tanto, vale la pena proporcionar una unidad separada para el husillo. El par será suministrado por poleas accionadas por correa..

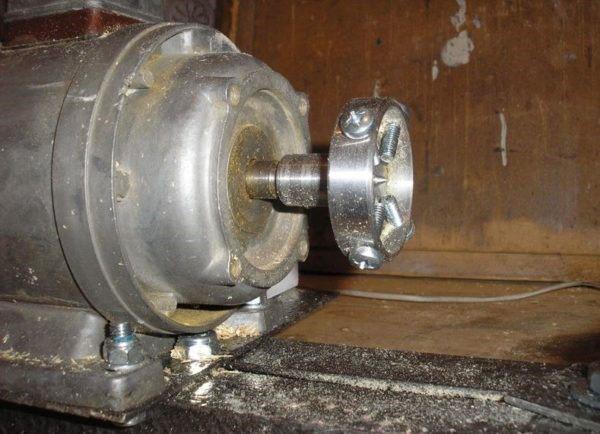

Un husillo es una parte que fija la pieza de trabajo transmitiéndole torque. Puede parecer un tope de dientes deslizantes o tener abrazaderas de tornillo. La versión con abrazaderas se llama placa frontal..
El contrapunto sostiene la pieza de trabajo en el eje de rotación. La opción más sencilla es un perno cónico. Un tope más complejo se realiza a partir de un cojinete de apoyo..
Para el funcionamiento normal de la máquina, los centros de ambos cabezales y el plano del guardamanos deberían coincidir idealmente.

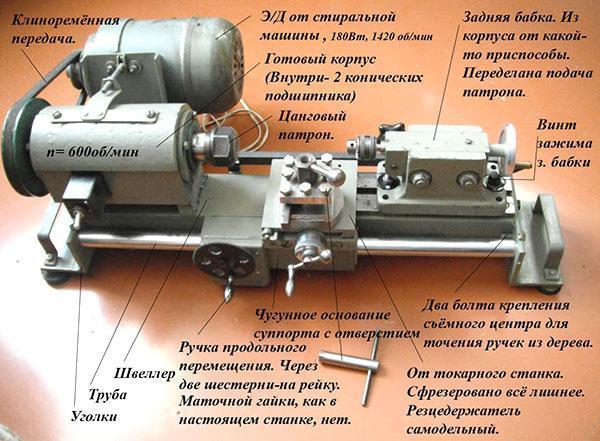

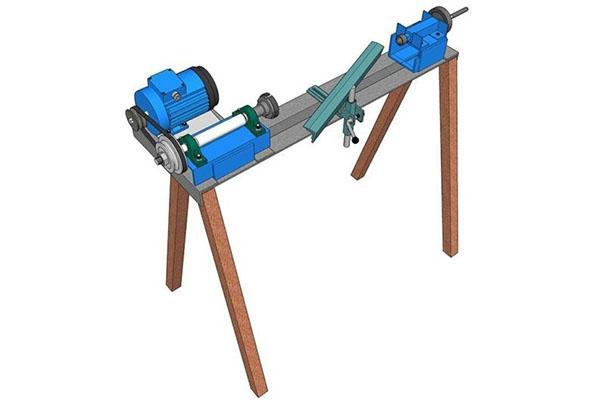

Como resultado, un torno de madera casero debería verse así:
Se debe prestar especial atención a la estabilidad de toda la estructura para que una fuerte fuerza lateral no vuelque la máquina. Esto podría resultar en lesiones cuando el motor está funcionando. Para eliminar las fallas más comunes al trabajar con una unidad casera, considere las siguientes sutilezas:
- la pieza de trabajo debe girar en el volteador;
- antes de procesar la pieza de trabajo con cortadores, déle una forma cilíndrica (si es posible);
- el cortador debe presionarse contra la pieza de trabajo en un ángulo agudo;
- El pulido final se realiza con papel de lija fino, esta operación se realiza con guantes para no quemarse las manos por fricción;
- Cuanto más dura sea la madera, mayor será la velocidad de rotación del eje..
Cuando trabaje en un torno para madera, no se olvide de las precauciones de seguridad. El trabajador debe usar equipo de protección: gafas especiales, guantes, si es necesario, un respirador.
Las posibilidades de un torno hecho en casa se amplían al equipar boquillas y dispositivos adicionales: aplican pintura a una parte giratoria, muelen partes idénticas con una fotocopiadora e incluso transformadores de viento..
