Tornillo partidor de madera, cremallera y piñón, neumático: herramientas diseñadas para dividir calzos en troncos. Los artesanos rurales ensamblan partidores de madera a partir de piezas improvisadas, pero son de baja potencia, los diseños requieren mejoras. Una cuchilla con un cono de tornillo es fácil de hacer usted mismo o comprarla a bajo costo..
Dispositivo cortador de tornillos con accionamiento eléctrico
Una cortadora de madera eléctrica o diésel es una máquina capaz de procesar hasta 10-12 metros cúbicos de madera de unos 60 cm de largo (el estándar de la leña). El equipo de adquisición se utiliza para reducir los costos laborales. En casa, las instalaciones de alto rendimiento no tienen demanda.
El dispositivo del partidor de madera de tornillo se basa en la interacción de un par de tuerca-tornillo, donde la tuerca es madera blanda. Un motorreductor con una punta de tornillo cónico que gira a una velocidad de 250-450 rpm está montado sobre una plataforma de acero estable. Desde el motor, una barra de empuje se pone en movimiento, empujando el bloque, parado con su extremo, sobre un cono giratorio. Como resultado de la entrada del cono partidor de madera en la superficie lateral del calzo, la madera se parte a lo largo de las fibras..
Se deben tomar precauciones de seguridad al trabajar con la cortadora de madera. La ropa debe quedar ceñida al cuerpo. Las manoplas son un peligro. Es mejor trabajar con guantes gruesos..

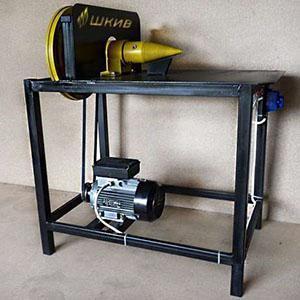

El motorreductor se reemplaza por una transmisión por correa con el motor instalado debajo de la mesa de corte. Luego, la rotación se transmite al eje del cono del tornillo mediante poleas diseñadas para la velocidad óptima del tornillo. Este diseño le permite utilizar un motor monofásico de 220 V, con lo que el precio de una cortadora de madera de tornillo se vuelve significativamente más bajo. Si la cuchilla está equipada con un interruptor de límite, entonces el cono de trabajo volverá a su posición original por sí solo. Cómo funciona el divisor de troncos de tornillo, puede ver el video:
Hacer usted mismo un partidor de madera
El costo de un divisor de tornillo hecho en fábrica, según la configuración, varía de 16 a cientos de miles de rublos. El cuerpo de trabajo principal es un cono partidor de madera, que se puede pedir en un torno. Para que el cortador de madera de tornillo funcione con sus propias manos, se ofrecen dibujos para artesanos..

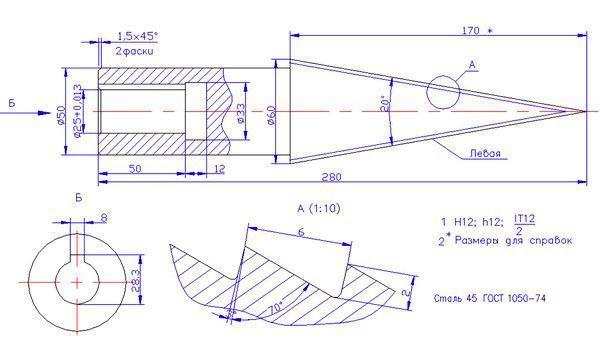

No será posible hacer un hilo con un molinillo, ya que el hilo persistente en la “zanahoria” debe mantenerse exactamente. Además, al hacer un cono, el volteador debe conocer la relación entre la longitud y la sección de la base: 2: 1, la rosca es de dos inicios con un paso de 5-6 mm, el perfil del diente es como un cincel.
Dependiendo del tamaño de la pieza, costará hasta 5,000 rublos. Unidad de trabajo completamente terminada:
- cono de tornillo;
- eje con conjunto de cojinetes;
- polea de transmisión para transmisión por correa.
Todo el conjunto no costará más de 6 mil, pero hecho para la carga de diseño, la unidad es más segura..
La máquina fabricada debe cumplir los siguientes requisitos:
- potencia del motor no inferior a 2 kW;
- a altas velocidades, el paso de rosca debe mantenerse menor para reducir la carga en el accionamiento;
- encajar en el eje de la caja de cambios debe estar apretado, excluir el desplazamiento;
- el cono está hecho de acero para herramientas;
- la punta del tornillo está afilada, debe entrar en la madera suavemente, sin esfuerzo;
- altura de la plataforma de trabajo – 80 cm.

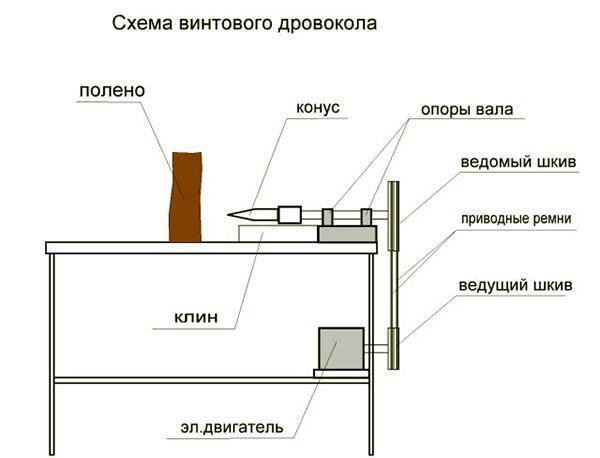

El diagrama esquemático del dispositivo se ve como se muestra en el diagrama..
Como se puede ver en el diagrama, el dispositivo es simple, pero requiere un centrado preciso de las unidades, la selección de poleas con la relación de transmisión requerida y correas trapezoidales correspondientes al perfil..
Para ayudar al artesano, hay un video sobre cómo hacer un partidor de madera de cono con sus propias manos:

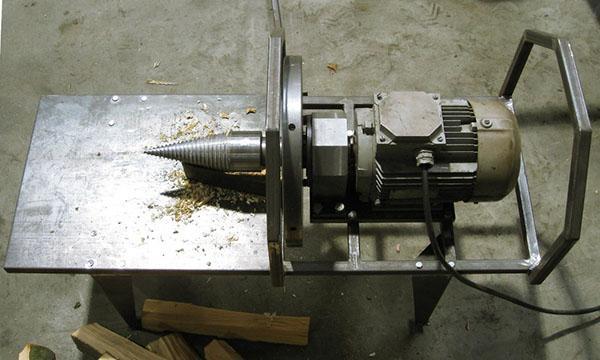

Hay otro esquema que no requiere transmisión por correa ni caja de cambios. El eje del motor de baja velocidad se puede conectar directamente a la cuña helicoidal. La velocidad del eje inferior a 500 rpm no es peligrosa para el accionamiento de la cortadora de madera de tornillo..

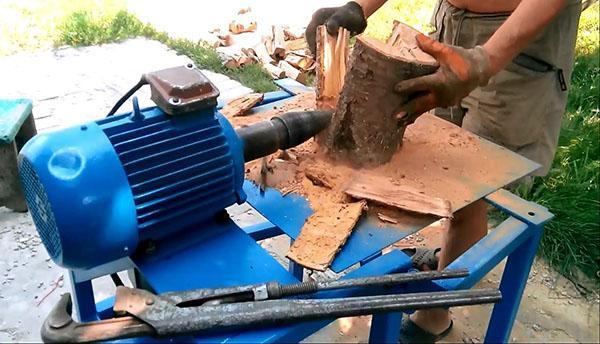

Los trozos con nudos y deformados con una curva deben pincharse con extrema precaución. Un tronco puede rebotar a lo largo de una trayectoria impredecible, hacer rodar un calzo en sus manos. La cuña puede atascarse en madera dura. Por lo tanto, si es posible, la máquina debe estar equipada con un reverso..
Será útil recordar que el motor debe tener una carcasa a prueba de humedad y estar conectado a tierra. La transmisión por correa está cubierta con una cubierta protectora. Al servir los calzos en la mesa de corte, no debe trabajar en la parte superior. Con un movimiento incómodo, se puede enrollar en un cono junto con una mano. La máquina debe estar equipada con un tope para frenado de emergencia..

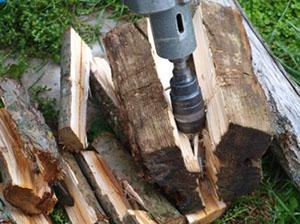

Como ejemplo de ingenio popular, se puede citar un dispositivo para dividir una pequeña cantidad de calzos cortos. Una boquilla cónica con una sección transversal de 30 mm en un taladro perforador de baja velocidad le permitirá partir calzos secos. Pero aquí hay dificultades. El taladro tiende a girar detrás del tornillo, debe sujetarse firmemente, resistir o sujetar la herramienta en el soporte..
