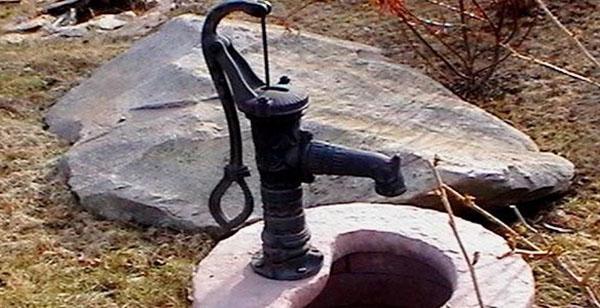

Une pompe manuelle pour l’eau d’un puits peut fournir de l’eau à une arrière-cour rurale en l’absence d’électricité. Des problèmes d’alimentation électrique surviennent souvent en province. Dans ce cas, un puits abyssin et une pompe à main seront le seul moyen d’abreuver le bétail et les plantes. Un appareil silencieux aidera si l’aquifère n’est pas situé à plus de 30 mètres de profondeur.
Lisez aussi sur les pompes submersibles pour les puits dans le pays!
Variétés de pompes à eau à main
Quelle que soit la conception d’une pompe à main pour l’eau d’un puits, elle fonctionnera si le système de contrôle hydraulique et de dérivation est vérifié. Les systèmes de valve sont utilisés pour créer une pression avec l’utilisation de la force musculaire humaine.
Tous les dispositifs de pompage manuel sont subdivisés par dispositif :
- piston;
- tige;
- membrane;
- girouette.
Parmi celles-ci, seules les pompes à main à tige de pompage conviennent à un puits d’une profondeur de 20 m..

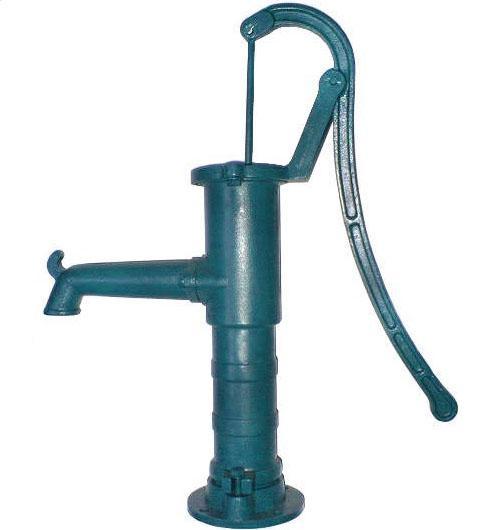

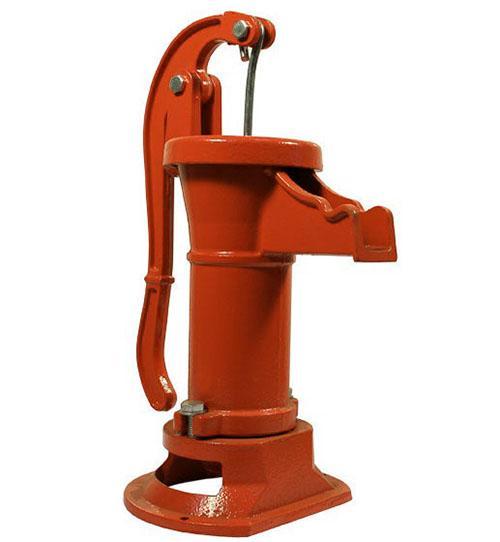

Les pompes à pistons permettent de remonter l’eau à une profondeur maximale de 10 m, la partie au sol peut se faire simplement et avec délices. Mais c’est une ficelle et un levier.
La partie active est un piston se déplaçant dans la chemise. Leurs pièces d’accouplement sont meulées. Le mouvement de la poignée vers le piston est transmis par la tige. Il doit y avoir un clapet anti-retour sur la conduite d’aspiration, car le système fonctionne sous la tête. Au bout du piston se trouvent des vannes qui s’ouvrent pour contourner l’eau sous pression.
Les phases déterminantes du groupe piston :
- Le système est sous la baie, les chambres sont remplies, le clapet anti-retour ne permet pas à la colonne d’eau de descendre.
- Le levier est poussé vers le bas, le piston monte et déplace l’eau au-dessus de lui dans la goulotte. Sous le piston, l’eau s’écoule dans la zone déchargée par le bas.
- Lorsque le piston descend, le clapet anti-retour se ferme et les trous du piston s’ouvrent, permettant à l’eau de s’écouler vers le haut. Le cycle est terminé.
Le système revient à sa position d’origine. La quantité d’eau fournie dépend du volume de la chambre, c’est-à-dire de la section transversale du tuyau et du mouvement linéaire du piston.
Une pompe à main à tige de pompage pour l’eau d’un puits diffère peu d’une pompe à piston dans son principe de fonctionnement. La différence est que le groupe piston de travail est situé dans le carter, sous la baie. Placez le nœud dans l’eau, à au moins 1 m de la surface, il peut être plus profond. Le système est dans l’eau, il y a un clapet anti-retour au bas du tuyau de vapeur. À chaque coup de piston, il pousse une colonne d’eau au-dessus de lui. Ainsi, le liquide peut être prélevé dans une couche de 30 m de profondeur..
Toutes les pompes à main, quelle que soit la conception et la profondeur du puits, ont une capacité approximative de 40 litres par minute. La valeur dépend de l’effort fourni, et chez l’homme, la force musculaire est approximativement la même..
Une condition préalable au fonctionnement d’une pompe à tige de pompage est une section de corps de 100 mm ou plus. La structure ne tiendra pas dans un canon étroit. Le bras long fournit une longue course de piston, mais l’eau entre par intermittence, à chaque course. Le facteur déterminant pour un tel système est un long levier qui facilite le travail musculaire..

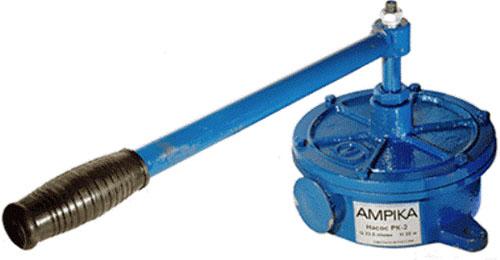

Une pompe manuelle à palettes pour un puits est entraînée par une roue reliée aux palettes. La chambre de travail se compose de 3 compartiments. Deux d’entre eux sont raccordés à l’entrée d’aspiration. Là, grâce à un système de vannes, l’eau pénètre dans la chambre sous vide et est pompée dans le système à partir du compartiment avec une surpression. L’eau entrant dans le compartiment supérieur est versée uniformément. L’équilibre est atteint en ajustant les vannes.

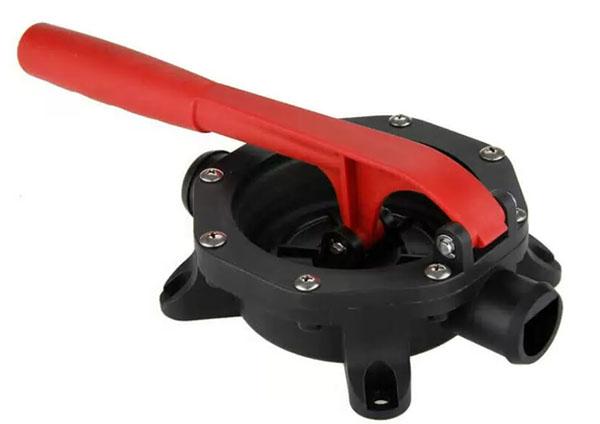

La pompe manuelle à diaphragme pour un puits est une chambre divisée en deux par une membrane élastique. La cloison mobile est reliée à la poignée par une tige. La chambre supérieure est à air, elle ne participe pas au transfert de l’eau. Dans la partie inférieure, un tuyau de dérivation est connecté à travers la vanne à l’aspiration, l’autre est celui de refoulement. Lorsque la membrane est enfoncée dans la chambre à eau, la pression augmente et la vanne s’ouvre. Lors de la remontée de la tige, la membrane monte, la chambre de liquide de travail sous pression à travers le clapet anti-retour démarre le liquide. L’action se déroule en 2 cycles. La pompe à membrane peut fournir de l’eau à partir d’une profondeur de 6 m.
Les pompes à main sont peu coûteuses et faciles à fabriquer. Vous pouvez acheter un produit avec une décoration décente, ou vous pouvez le fabriquer vous-même.

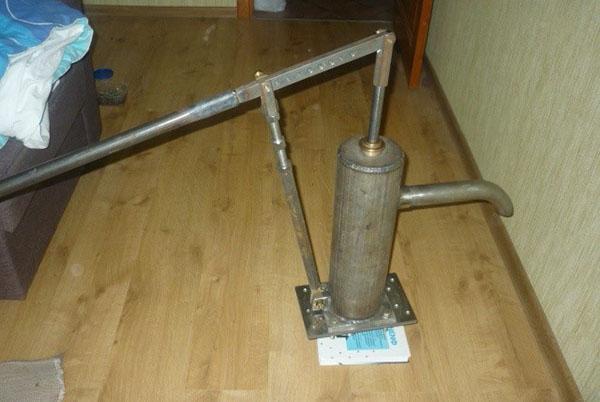

Pompe à piston bricolage
Lorsque vous fabriquez une pompe à main pour un puits de vos propres mains, vous devez suivre avec précision la séquence des opérations. Il est important d’avoir une couche d’eau suffisante dans la chambre réceptrice à un niveau supérieur à 10 m de la surface. Une chambre de piston équipée de :
- tuyaux d’entrée et de sortie avec vannes;
- une manivelle qui transmet la force au piston ;
- clapet anti-retour sur la conduite d’aspiration ;
- tuyau de levage d’eau.
La chambre de travail peut être fabriquée à partir d’un tuyau sur un tour, utiliser un corps de vérin hydraulique ou une chambre diesel, le diamètre intérieur doit être supérieur à 80 mm, la longueur de l’ébauche est de 600 à 800 mm. La condition principale est que la surface intérieure doit être lisse, traitée. Le tuyau peut être rectangulaire, mais le piston suit la forme interne.
Une pompe de chalet d’été peut être dans un boîtier en plastique, mais seules les variétés de colonnes en métal conviennent à une utilisation toute l’année.
Pour obtenir une chambre étanche, il est nécessaire de fermer les extrémités du cylindre avec des bouchons en métal, plastique, bois. Le haut du couvercle est percé pour la tige. En bas, une vanne est installée, soigneusement fixée en place. Le tuyau de sortie est soudé sur le côté.

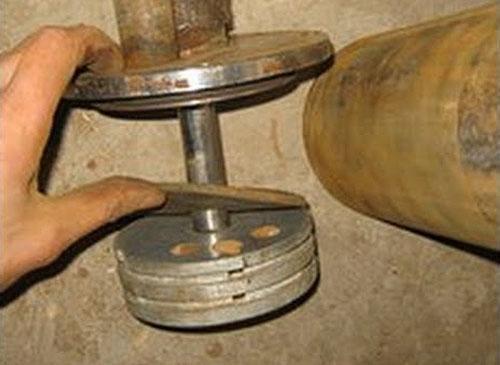

Le piston fabriqué doit avoir des joints en caoutchouc et se déplacer à l’intérieur du boîtier sans force. Le matériau peut être n’importe quoi, même une cale en bois. Relie un piston avec une tige filetée et un bouchon.
Le clapet anti-retour détermine les performances de la future pompe. L’étanchéité de l’ajustement dans le nid détermine si l’eau sera retenue dans le tuyau. Une vanne à membrane ou à bille est utilisée. Cette partie est préférable d’acheter.
Il est préférable d’installer la structure assemblée dans la fosse, en faisant sortir la commande et la tige. Pour que le levier revienne tout seul à sa position d’origine, vous devez installer un ressort.
Vous pouvez fabriquer une pompe ou une pompe à tige de pompage. La précision et l’utilisation des dessins d’exécution créeront un mécanisme efficace.
