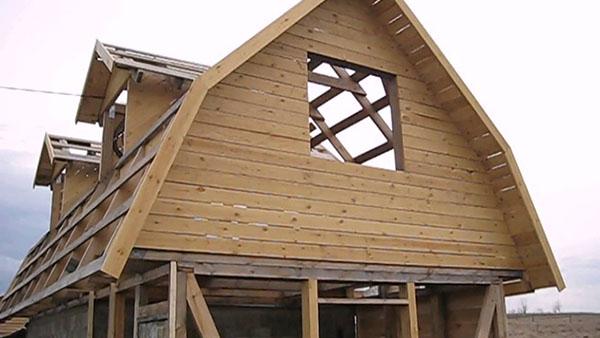

Le toit mansardé créé de vos propres mains permet d’agrandir l’espace de vie sans dépenser de ressources financières supplémentaires pour cela et sans utiliser la surface supplémentaire de la cour. Des pièces à vivre aux formes insolites peuvent être aménagées sous la verrière. Habituellement, un toit à pignon avec un grenier est créé pour cela. Il permet d’obtenir un emplacement idéal pour aménager des pièces à vivre..

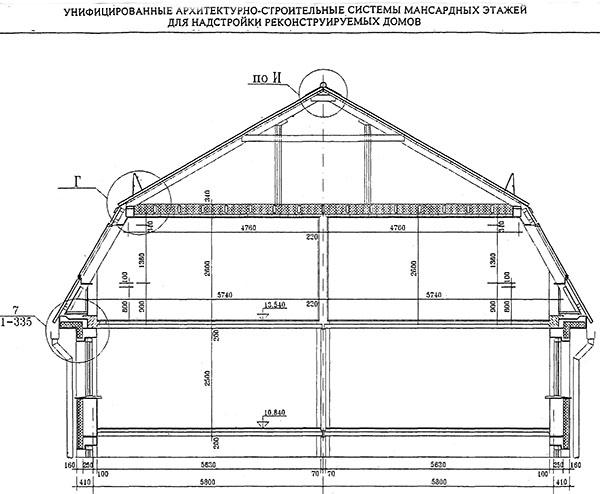

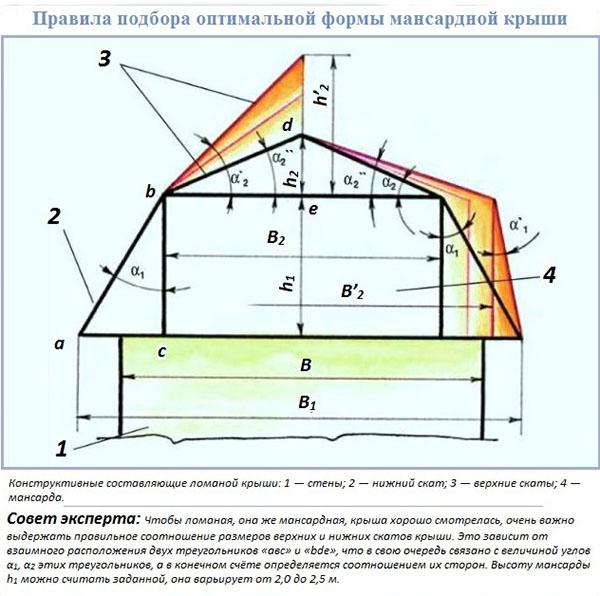

Toit mansardé bricolage: dessins
Au début de toute construction, un plan de dessin de la future structure est créé..
Les points suivants doivent y être traités :
- Types de chevrons utilisés. Dans un système de chevrons en couches, les supports reposent à plusieurs endroits sur le Mauerlat en partie inférieure, et sur les entretoises en partie supérieure. Le système en pente est considéré comme classique et convient mieux aux toits à pignon. La structure est montée à l’intérieur, où les chevrons sont placés en mettant l’accent sur les murs opposés. La distance entre les murs doit être d’au moins 6 m.
- Les chevrons suspendus se composent de deux poutres reliées à un certain angle. Les poutres sont installées sur la pouliche et butent contre le Mauerlat. Pour les grandes portées, ce système ne sera pas efficace..
- Options de hauteur de plafond. Ils ne doivent pas être inférieurs à 2,5 m. Pour atteindre la hauteur, la ligne de rupture doit être supérieure à 2,8 m, compte tenu de l’épaisseur des matériaux de finition.
- Épaisseur du sol. La charge principale de tout le plancher du grenier se trouve sur les poutres de support et le revêtement, il est donc important de calculer correctement l’épaisseur du plancher. En tenant compte de la charge de vent et de neige sur le toit, la largeur est calculée selon la formule suivante S = Sgхp, où Sg est la quantité de neige et p est la pente du toit.
L’élaboration d’un dessin commence par le choix de la forme du toit, tenez compte des dimensions des chevrons et de leur nombre.
Le projet du toit du grenier doit être élaboré avec soin, car toute imprécision dans les calculs entraînera une déformation de la structure lors de son fonctionnement. Vous pouvez calculer plus précisément les paramètres à l’aide de programmes informatiques. Après la vérification finale des données et l’élaboration du dessin, vous pouvez procéder à la construction de l’ensemble de la structure dans son ensemble.
https://www.youtube.com/watch?v=-ZSNZKabRv4 https://www.youtube.com/watch?v=fSwSN5sHsCM https://www.youtube.com/watch?v=gEoibfkoG-I https : //www.youtube.com/watch?v=fhMDqCzk0y0 https://www.youtube.com/watch?v=M1lEZrD41vQ https://www.youtube.com/watch?v=sQHXpGbTCVo
Nous créons nous-mêmes un toit en mansarde
Tout d’abord, nous décidons du type de toit. Si vos dessins indiquent le système de chevrons du toit du grenier, sa construction commence par la disposition du Mauerlat. Elle est réalisée à partir de planches ou de bois. La base est nécessaire pour répartir la charge sur sa surface et la transférer sur les parois latérales, et c’est également sur le mauerlat que reposent les bases des chevrons. En fait, c’est la fondation de tout le grenier..

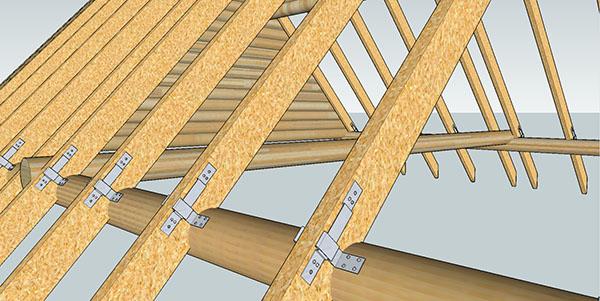

Des goujons métalliques sont utilisés pour fixer la barre Mauerlat. Des attaches, fixées dans une poutre monolithique en béton située en haut du mur, maintiennent les poutres et les relient à la couronne du mur en bois.
Lors de l’installation de la structure de support, une imperméabilisation de la surface sera nécessaire afin que l’humidité ne pénètre pas sur les éléments en bois. Tout matériau imperméable peut être utilisé comme isolant.
Un ajustement sûr garantit que votre toit ne se déforme pas sous de lourdes charges et des vents forts. Par conséquent, vérifiez la fiabilité de la fixation des chevrons aux murs de la maison..

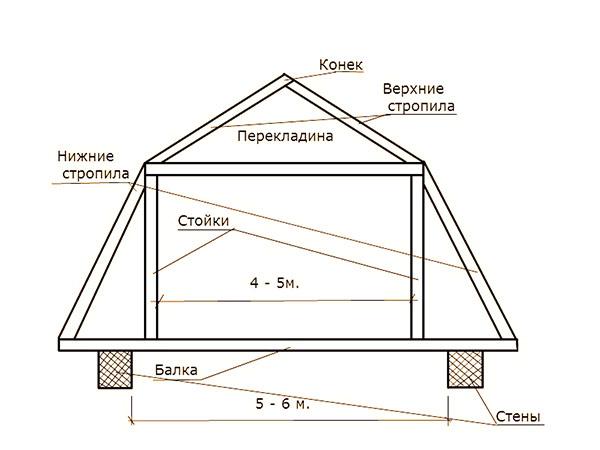

La construction à faire soi-même selon les dessins d’un toit cassé du grenier implique l’installation de 2 types de pieds de chevron dans la structure:
- Inférieur. Installé à un angle aigu en alignant les chevrons avec le Mauerlat ou des supports transversaux spécialement conçus.
- Supérieur. Cette partie est installée sur le système d’arche.
Avant d’ériger la partie inférieure, il est nécessaire de calculer soigneusement et de marquer le lieu d’installation des pieds. Le travail commence par les poutres extrêmes. La coupe supérieure des pieds du chevron doit coïncider complètement avec le bord de la planche et s’y ajuster parfaitement à un angle, et la coupe inférieure doit reposer contre le Mauerlat.
Aménagement d’une ouverture de fenêtre
Si le schéma de toit implique une fenêtre dans le toit du grenier, vous devez d’abord décider de quel type il s’agira.
Les professionnels distinguent plusieurs types de fenêtres de toit :

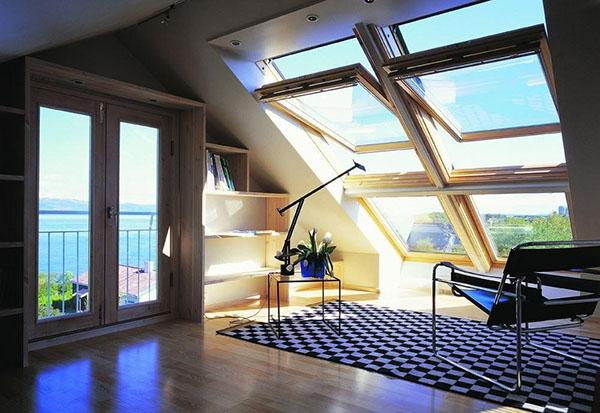

- La pente permet de profiter au maximum de la lumière du soleil. Avec cette forme de fenêtres, il n’est pas nécessaire de modifier la structure du toit. Lors de leur conception, il convient de garder à l’esprit qu’en raison de charges importantes, leur surface est limitée et ne doit pas dépasser 1,4 m2. Il convient également de rappeler qu’en été, ils contribuent à la surchauffe de la pièce, ils doivent donc être installés du côté nord ou ouest..
- Verticale. Installé sur le rebord du toit. Ils sont résistants aux charges lourdes et ne diffèrent pas des antérieurs. En raison de leur conception, ils perdent le moins de chaleur.
- Première ligne. La structure est installée sur le toit à angle droit.
- Conférencier. Ce type de structure de fenêtre peut être monté sur des toits plats et à pignon. Le plus simple est de l’équiper sur un toit droit. Le nichoir vous permet d’augmenter la surface de la pièce et empêche les pertes de chaleur..
Pour installer la fenêtre, deux poutres transversales sont montées avec la même section transversale des pieds des chevrons. Si le coin du toit du grenier, la poutre supérieure n’est pas installée, à sa place, une caisse est attachée.
La fixation est effectuée à l’aide de supports, qui sont fixés au cadre de la fenêtre d’un côté et fixés au bois de l’autre. Une gouttière de drainage doit être installée au-dessus de la fenêtre. Il ne permettra pas à l’eau de s’accumuler et à l’humidité de pénétrer dans l’ouverture..
La largeur du cadre à installer doit être inférieure de 4 à 6 cm à la distance entre les chevrons.
Lors de l’installation de fenêtres en saillie, la géométrie du toit change. De ce fait, la complexité de l’installation du système de chevrons et de la pose de la couverture de toit augmente. Par conséquent, l’option la plus simple consiste à installer des fenêtres avant. Ils ne nécessitent pas de renforcement de la structure, il suffit d’installer une fenêtre à double vitrage de haute qualité.

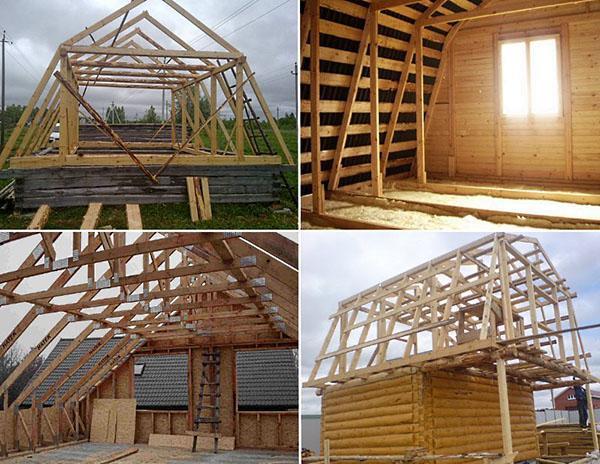

Étapes de la construction d’un toit en mansarde vous-même
La technologie de construction de grenier à faire soi-même, à l’aide de dessins et de photos, est réalisée selon le schéma suivant:
- installation et installation du support;
- construction d’un système de chevrons;
- installation de fenêtres;
- pose de gâteau de toiture.

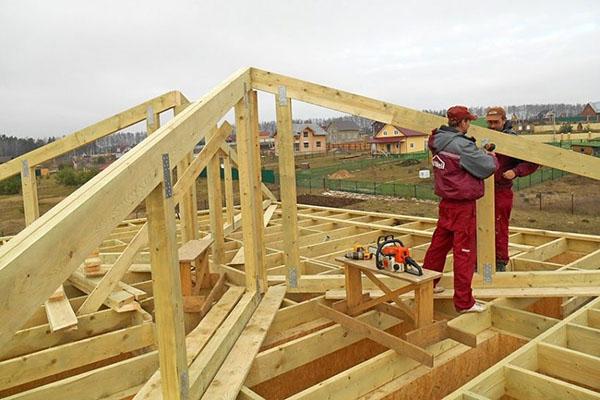

L’installation de la structure de support commence par l’installation du cadre de support sur lequel les poteaux seront fixés. Ils doivent être placés dans des endroits clairement indiqués. La largeur de l’espace entre les supports doit être la même que la largeur du grenier. Les premiers à être installés sont des systèmes d’arcs en U sur les zones frontales de la structure. La section transversale des poutres pour les racks ne doit pas être inférieure au diamètre du support.

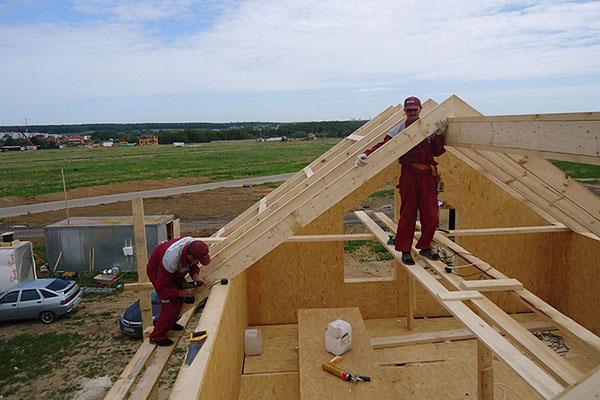

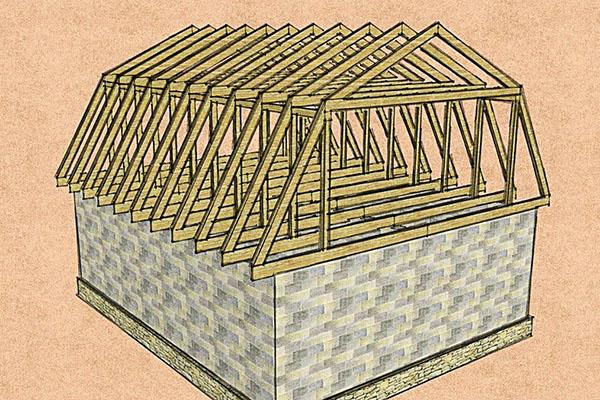

Ensuite, le système de chevrons est installé. Au début, les pieds inférieurs des chevrons sont en cours d’installation. Si le projet prévoit un toit avec des surplombs de pentes, la coupe de la partie inférieure du pied est réalisée dans une certaine forme en fonction du type de toit. La partie inférieure des chevrons repose sur le support et est fixée avec des clous. Dans les articulations avec le Mauerlat, il est recommandé de renforcer en plus les jambes avec du fil de fer.

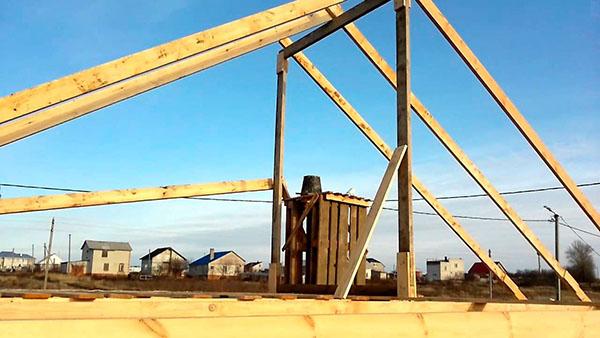

Si la maison mesure plus de 8 mètres, un système de faîtage est utilisé. Cette conception vous permet de répartir la charge uniformément sur toute la surface du cadre. Dans le système de faîtage, des racks supplémentaires sont installés au centre des façades, sur lesquels la barre de faîtage est montée.
Il est nécessaire de déterminer avec précision la hauteur de la crête. L’angle d’inclinaison des chevrons supérieurs dépend de ce paramètre..
Les chevrons supérieurs sont en forme de L. Les barres sont jointes bout à bout à l’aide d’un joint métallique. Il est recommandé de commencer par ajuster les pieds des chevrons supérieurs au niveau des joints directement sur le toit. La structure créée peut ensuite être utilisée comme modèle pour préparer plusieurs fermes. Sous forme finie, ils sont installés sur les racks extrêmes et vont ensuite d’un pas constant jusqu’au bout..
Lors de l’installation de la partie supérieure des chevrons, si le plan le prévoit, des ouvertures de fenêtre d’un certain type sont installées.

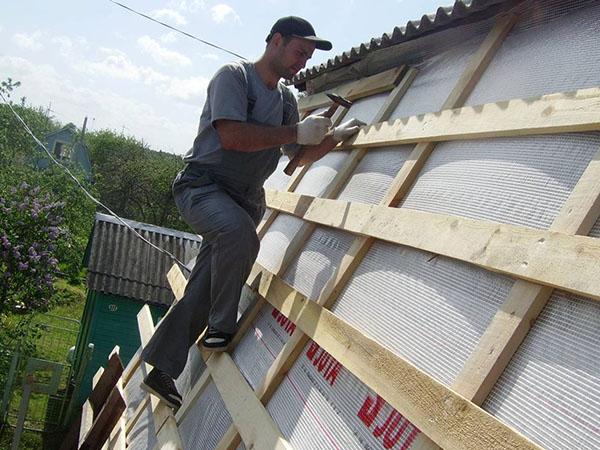

La dernière étape de la création d’un toit de grenier consiste à installer une caisse sur laquelle sont posés des matériaux d’isolation et d’imperméabilisation. Le matériau de toiture est monté en dernier sur le dessus. De l’intérieur, le toit est recouvert d’une isolation supplémentaire et le bardage est fixé.
Après l’achèvement de la toiture, la construction du toit est considérée comme terminée. En créant un toit de vos propres mains, vous ne rencontrerez pas de difficultés pour vous-même. Compte tenu des informations, après avoir compris toutes les étapes de l’installation, vous réussirez à faire face à la tâche..
