Lorsqu’ils décident du type de toit, la plupart des propriétaires de maisons privées se concentrent sur les économies de coûts lors de sa construction. Cependant, les partisans de la durabilité et de la fiabilité comprennent que la meilleure option pour un bâtiment résidentiel sera un toit à quatre pentes. Il fournit un chauffage uniforme de toute la zone, constitue une protection fiable contre les précipitations et attire avec un aspect non standard. Seuls les professionnels peuvent construire un toit en croupe.
Types de toits en croupe
L’absence de pinces et de pignons est la principale différence entre le toit en croupe. Selon les caractéristiques de conception, il existe 3 types de toits :
- Hanche – ressemble dans son apparence à une pyramide, dans laquelle les pentes, présentées sous la forme de triangles isocèles, sortent d’un point. Le dispositif du toit en croupe en croupe ne convient que pour les bâtiments carrés.
- Hip – se compose de deux trapèzes convergeant dans la crête et de deux hanches (pentes triangulaires) adjacentes aux points extrêmes de la poutre faîtière. Érigé sur des bâtiments rectangulaires.
- Demi-hanche – un toit avec un espace habitable sous le toit en raison de pignons coupés.
Quel que soit le type de toit choisi, lors de la construction d’une charpente en chevrons, de nombreuses difficultés surviennent.
Comment faire un toit à 4 pentes: algorithme de travail
L’installation du toit en croupe comprend les étapes suivantes :
- Calcul des matériaux nécessaires à la charpente, à la vapeur, à la chaleur et à l’étanchéité, ainsi que le revêtement extérieur final.
- Collection de tous les outils utilisés dans la construction de toits.
- Préparation du bois pour le système de fermes : scier les planches et les traiter avec divers agents antiseptiques et anti-incendie.
- Pose du cadre.
- Pose de couches de vapeur, de chaleur et d’imperméabilisation.
- Pose de toiture.
- Travaux finaux liés à l’installation d’éléments supplémentaires.
Un point important est l’installation de dispositifs de ventilation, qui sont nécessaires pour maintenir un microclimat sain dans la maison..
Angle d’inclinaison du toit en croupe
La valeur de ce paramètre est influencée par plusieurs facteurs :
- charge de neige et de vent;
- type de matériau de toiture;
- aspect esthétique du bâtiment.
En conséquence, s’il y a une quantité excessive de précipitations en hiver, l’angle d’inclinaison des pentes doit être maximal. Dans les zones venteuses, il est préférable d’abaisser le faîte du toit en croupe. De plus, les calculs doivent prendre en compte la valeur maximale et minimale de l’angle d’inclinaison du matériau de toiture lui-même, auquel ses fonctions et propriétés ne seront pas violées. Par exemple, pour l’ardoise, la valeur recommandée est de 15 à 65 °. La violation de ces limites peut entraîner des fuites d’humidité dans les joints entre les feuilles de matériau de toiture.
Si nous prenons en compte l’aspect pratique, lorsque vous utilisez le grenier comme espace de vie, il vaut la peine de calculer la hauteur de plafond optimale. Sa valeur peut fluctuer dans les allées de 1,9 à 2,1 m.Mais il est plus économique de construire des toits avec un angle d’inclinaison minimum, car moins de matériau y sera consommé..
Du point de vue esthétique, les toits sont présentables, dont la hauteur est ½ hauteurs au rez-de-chaussée.
Calcul du système de chevrons du toit en croupe
Dans le monde de la technologie innovante, il est possible de calculer en ligne le matériau du toit en croupe. Vous avez juste besoin de connaître les paramètres suivants :
- longueur de base;
- largeur de base;
- pente du toit;
- la longueur des surplombs d’extrémité ;
- la longueur des surplombs latéraux ;
- hauteur de chevron.
Le résultat du calcul peut être influencé par des valeurs telles que la charge de vent et de neige, le type de bois, la hauteur jusqu’au faîte du bâtiment, etc. En général, les outils en ligne permettent aujourd’hui, sans connaissances particulières en ingénierie, de fournir une quantité approximative de matériau nécessaire à la construction d’un toit en croupe et, par conséquent, des coûts financiers. Cependant, seuls les professionnels peuvent et doivent faire des calculs.
Il est préférable que des spécialistes expérimentés travaillent à la création du projet de toit en croupe. Étant donné que des erreurs mineures dans les calculs ont un effet significatif sur la fiabilité et la durabilité du toit.
Installation du système de chevrons d’un toit en croupe classique
Les bâtiments carrés étant beaucoup plus petits que les bâtiments rectangulaires, les toits en croupe sont souvent érigés de type classique. Le matériau des chevrons du toit doit être composé uniquement de bois séché de bonne qualité. L’ensemble du processus de construction peut être divisé en plusieurs étapes..
Chevauchement
Lors de l’érection des murs et du coulage d’une ceinture blindée, les experts prévoient une sorte de niche sur tout le périmètre pour les poutres de support du sol. C’est sur eux que sont posées les poutres du plafond. Quelques couches d’imperméabilisation doivent être fixées entre l’arbre et le mur..
Si la niche n’a pas été fournie par les constructeurs, les poutres de plancher sont montées directement sur le Mauerlat, dont l’installation est décrite ci-dessous. Le pas entre les planches est choisi en fonction des paramètres de l’isolation. Pour assurer la rigidité du sol entre les poutres, les linteaux en bois sont fixés avec des clous..
L’enfoncement des clous dans le bois doit être légèrement incliné, sinon le bois peut se fissurer.
Pose de Mauerlat
Les travaux d’installation d’un cadre en bois commencent par l’installation d’un Mauerlat – une barre de section importante (100×100, 100×150), qui est fixée sur tout le périmètre de la structure. Les joints sur toute la longueur des sections individuelles se chevauchent, comme indiqué sur l’image.
La poutre est posée sur une couche d’imperméabilisation, le plus souvent – matériau de toiture.
Si les murs du bâtiment sont en brique ou en béton cellulaire pour l’installation du Mauerlat, une ceinture en béton armé est pré-coulée dans laquelle des goujons métalliques sont insérés au préalable avec un pas de 10-12 cm pour une installation ultérieure du bois.
Le diamètre des attaches doit être d’environ 1 cm. Leur longueur est calculée en tenant compte de la section de l’arbre.
Pose de montants et de poutres faîtières
L’un des points les plus importants dans la construction d’un cadre de chevrons est la mise en place de la poutre. Il doit être situé strictement au milieu du bâtiment. Pour ce faire, les experts battent les diagonales avec un fil, mesurent plusieurs fois les distances entre les murs et la piste.
Les supports des poutres faîtières sont installés avec un pas approximatif de 3 à 4 m, en fonction de la longueur du bâtiment. Pour maintenir leur position verticale, des entretoises temporaires sont montées. La fixation des poteaux verticaux à une poutre horizontale est réalisée avec un joint droit ou une coupe droite. L’exactitude de l’installation de la panne est vérifiée en utilisant le niveau du bâtiment.
Fixation des éléments inclinés latéraux
Avant de procéder à l’installation des chevrons latéraux, les emplacements de leur fixation sont marqués sur la poutre faîtière. En règle générale, l’espacement de placement est de 50 à 150 cm.La fixation de leurs extrémités supérieures n’est pas différente de celle utilisée lors de la construction d’un toit à pignon. Les chevrons sont coupés à un angle de 450 et ancrés sur les bords de la poutre faîtière. Tous les nœuds supérieurs formés du système de chevrons du toit en croupe sont fixés avec des clous et renforcés avec une plaque en métal ou en bois.
Les extrémités inférieures des pieds latéraux peuvent être montées de deux manières, illustrées dans la figure ci-dessous.
Le premier schéma de support des chevrons sur le Mauerlat est utilisé si le toit en croupe a une sortie. En règle générale, de tels surplombs nécessitent de faire pousser les planches de chevrons avec du bois supplémentaire. L’arbre de la longueur requise est fixé aux extrémités inférieures des chevrons avec des clous.
Pour les bâtiments en bois, à ossature ou en béton léger (ceux pour lesquels les charges d’entretoise sont contre-indiquées), un système à éléments de cadre coulissant est utilisé. Les attaches dans ce cas sont représentées par deux composants métalliques. La première partie de l’unité de fixation est montée sur le Mauerlat, la seconde sur les chevrons. Ils sont connectés les uns aux autres à l’aide d’une longue fente.
Des attaches coulissantes sont également recommandées pour fixer les chevrons à la poutre faîtière. Ainsi, il est possible d’éviter les processus de déformation du toit lors du retrait de la maison ou des déplacements saisonniers des murs..
Installation de chevrons diagonaux
Les chevrons articulés pour un toit en croupe portent la charge principale. Par conséquent, ils sont particulièrement attentifs à leur installation. Pour assurer la fiabilité, les supports diagonaux sont jumelés à partir de deux planches. Cette méthode est également pertinente lorsqu’il est nécessaire d’allonger l’élément de cadre. Après tout, la longueur standard du bois (pas plus de 6 m) est souvent insuffisante. De plus, le pied de chevron double peut supporter la même charge qu’une barre de section équivalente..
Les chevrons diagonaux épissés du toit en croupe sont en outre fixés avec des entretoises et des fermes. Le dernier élément structurel est une connexion d’une poutre et d’une crémaillère perpendiculaire à celle-ci, qui est soutenue par des pentes des deux côtés.
L’unité pour soutenir les jambes diagonales sur la poutre faîtière
Les chevrons d’angle sont attachés à la poutre avec leurs extrémités supérieures, formant une sorte de nœud. La complexité de sa formation est influencée par le nombre de poutres faîtières. Les consoles dépassent de 15 cm vers l’avant par rapport au cadre chevron, si le projet prévoit un passage.
Les pieds diagonaux sont coupés à un angle spécifique et reliés à la console, fixés avec des clous. La fiabilité du nœud est donnée par une plaque supplémentaire en métal ou en bois, également appelée cosse..
Si l’espace sous toiture est prévu pour être utilisé pour des locaux d’habitation, ils prévoient l’installation de deux parcours. Ensuite, aux extrémités des poutres faîtières, sont fixées une ferme (dans le cas de pattes diagonales épissées) ou une planche de bois (si les chevrons diagonaux sont représentés par une barre) d’au moins 5 cm d’épaisseur. éléments, les pieds de chevrons inclinés sont fixés selon le schéma indiqué ci-dessus.

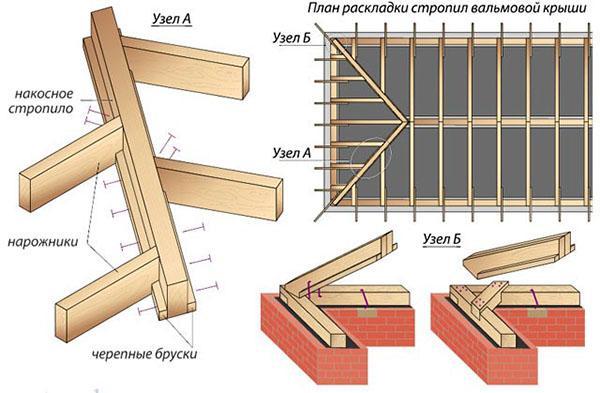

Les extrémités inférieures des pieds diagonaux sont montées sur le Mauerlat. Dans ce cas, des clous et des pinces sont utilisés comme éléments de fixation. Le chevron est également parfois fixé en plus avec une barre d’angle, comme le montre la figure ci-dessous.
Sécurisation des objets manquants
Les chevrons ou demi-jambes raccourcis des pentes latérales et des hanches sont montés sur les pattes diagonales selon un motif en damier. Dans la plupart des cas, les planches prédécoupées sont fixées avec 2 clous des deux côtés. Mais il est possible d’augmenter davantage la capacité portante de l’ensemble par un autre mode de fixation..
L’une de ces méthodes est l’utilisation de segments de barre (voir l’image ci-dessus). Ils sont fixés entre les chevrons raccourcis le long du bord inférieur de la planche. En conséquence, les chevrons deviennent des poutres en I, ce qui augmente considérablement les indicateurs de sa capacité portante..
Travaux finaux sur la charpente et le toit en croupe
La dernière étape de l’assemblage du cadre est l’installation des entretoises et des haubans. Les premières sont des poutres en bois, qui sont installées à un angle de 45 0 entre le lit et les chevrons latéraux. La seconde – reliez les éléments du cadre les uns aux autres pour donner une plus grande rigidité à la structure.
Une fois le système de chevrons assemblé, procédez à l’installation de la vapeur, de la chaleur et de l’imperméabilisation, du lattage, ainsi que du matériau de toiture lui-même.
Pour consolider le matériel ci-dessus, vous pouvez regarder la vidéo.
