Cette publication n’examinera pas les options pour une installation incorrecte (vous pouvez lire à ce sujet dans un autre article) et un fonctionnement (décrit dans les instructions) du chauffe-eau. Nous ne parlerons que des cas où la réparation de la chaudière est vraiment nécessaire. Faisons également une réserve que la disposition interne des chauffe-eau de différents fabricants est légèrement différente. En conséquence, les images peuvent ne pas correspondre à votre modèle, mais donnent néanmoins une idée de la façon de réparer la chaudière..

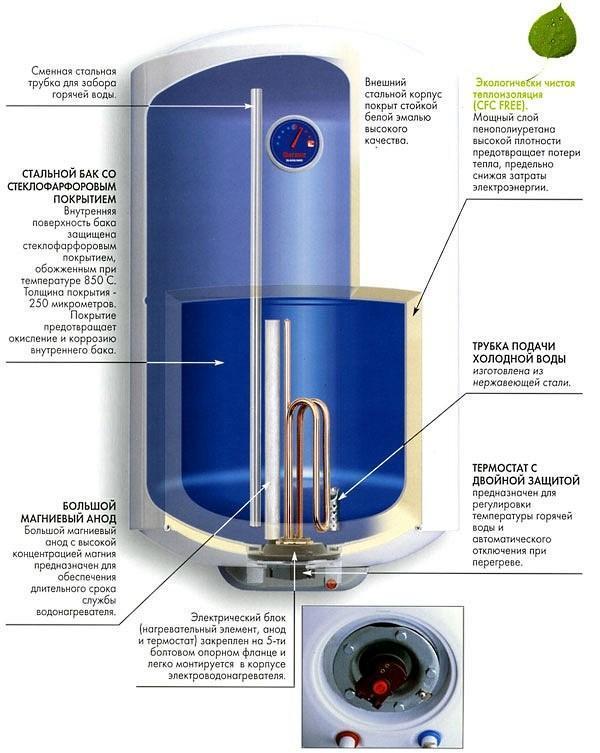

La structure interne d’un chauffe-eau sur l’exemple d’un des modèles Termeks.
Dysfonctionnements et leurs causes
Un chauffe-eau électrique est un appareil relativement simple, il n’y a donc que 3 types de dysfonctionnements, cependant, ils peuvent avoir des causes différentes.
1) La chaudière ne chauffe pas l’eau ou le fait sensiblement plus lentement qu’avant :
- Élément chauffant grillé ou recouvert de tartre ;
- le thermostat est en panne ;
- le tableau de commande ne fonctionne pas.
2) Le chauffe-eau choque :
- l’élément chauffant a éclaté ;
- panneau électronique ou tableau de commande défectueux.
2) L’appareil fuit :
- l’élément chauffant est défectueux ;
- le joint d’étanchéité est obsolète ;
- corrosion interne du réservoir.
Préparation à la réparation de chaudière

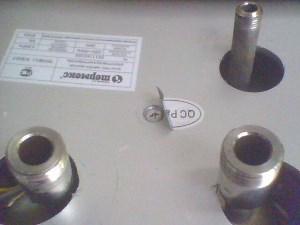

Pour identifier la cause de la plupart des pannes, il est nécessaire de déconnecter le chauffe-eau du réseau, d’en vidanger l’eau (un article séparé y est consacré) et de le retirer du mur. Ensuite, dévissez et retirez le couvercle qui cache l’accès à l’élément chauffant et aux autres unités de travail. Pour les chaudières situées verticalement, il s’agit du couvercle inférieur, pour les horizontales – celui de gauche, pour les modèles compacts – celui de devant. Lors de la réparation des chaudières Termex, il faut faire attention à la vis au milieu du couvercle, souvent recouverte d’autocollants.
Tout d’abord, les fastons sont retirés d’un ou deux éléments chauffants et un thermostat de protection, les écrous et les vis de fixation sont dévissés.

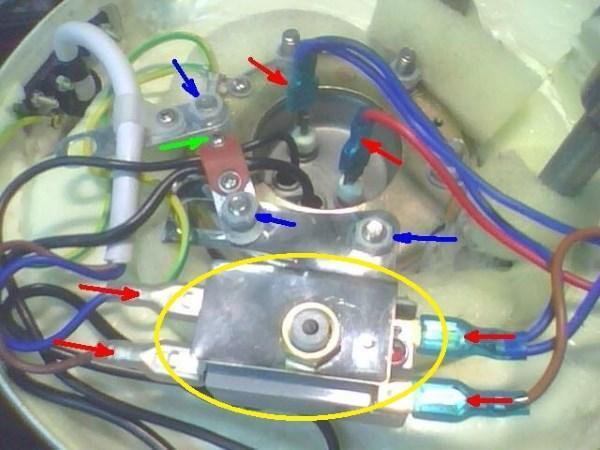

Les flèches rouges marquent les fastons, la verte – la vis, la bleue – les écrous. Le thermostat de sécurité est marqué d’un ovale jaune.
Le thermostat de protection est retiré, les sondes de température sont retirées de l’élément chauffant.
Les tubes du capteur de température ne doivent en aucun cas être coupés ! À l’intérieur, il y a un liquide spécial qui va s’échapper et l’appareil devra être complètement changé. Envelopper le tube endommagé avec du ruban électrique ne mènera à rien.

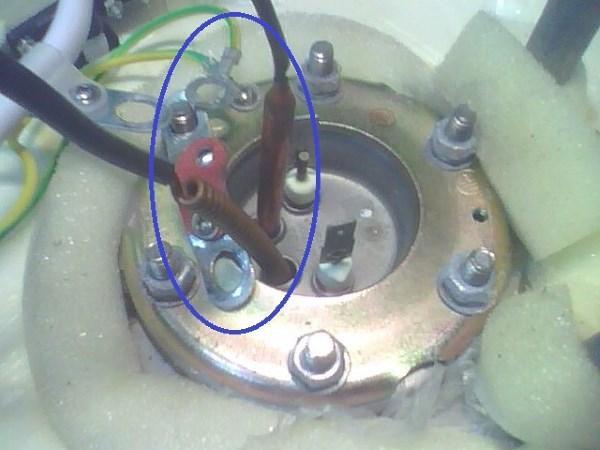

Les capteurs thermiques sont surlignés en ovale bleu.
Vous pouvez maintenant diagnostiquer les pièces qui peuvent être défectueuses.
Comment réparer une chaudière avec un thermostat défectueux?
La façon la plus simple de tester le thermostat de sécurité est d’utiliser un briquet. Après s’être assuré que le bouton est enfoncé, nous chauffons la pointe en cuivre du capteur de température. Dans une partie active, un mécanisme de protection fonctionnera bientôt, ouvrant le circuit et appuyant sur le bouton. Un thermostat défectueux devra être remplacé – il ne peut pas être réparé.

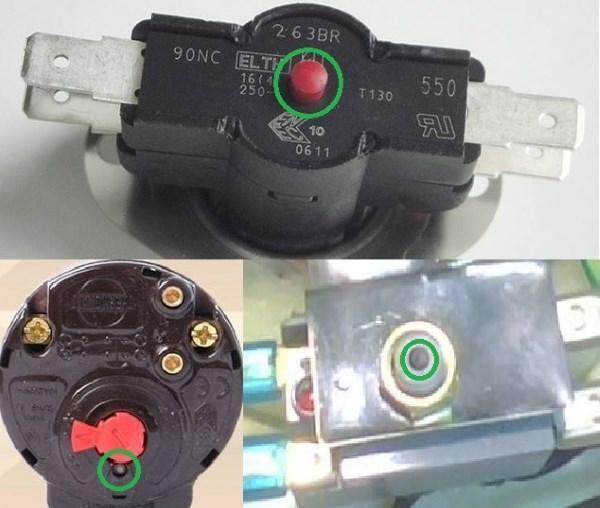

Les cercles verts marquent les boutons dans différents modèles de thermostats.
Comment changer ou nettoyer l’élément chauffant dans un chauffe-eau?
Le plus souvent, c’est l’élément chauffant qui tombe en panne dans ces appareils. Afin de vérifier son bon fonctionnement, vous aurez besoin d’un testeur. Sur celui-ci, vous devez sélectionner une échelle de résistance (Ohm) et prendre des mesures sur les contacts de l’élément chauffant. Si l’appareil n’affiche rien, l’élément chauffant ne fonctionne pas. Réparer la chaudière dans ce cas consiste à remplacer la pièce défectueuse, elle ne peut pas être réparée.

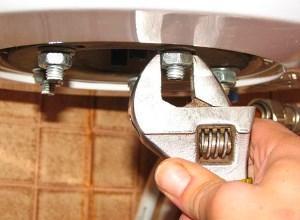

Nous dévissons les écrous qui maintiennent l’élément chauffant, le retirons et le remplaçons par un nouveau similaire.

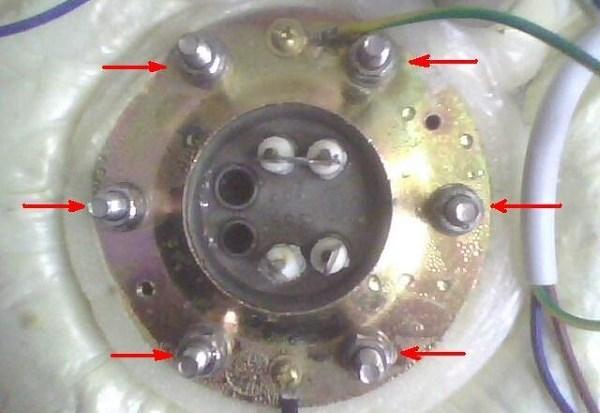

Les écrous de montage de l’élément chauffant sont marqués de flèches rouges.
Si la chaudière commence à chauffer lentement l’eau, fait du bruit pendant le fonctionnement et que le testeur montre que tout est en ordre avec l’élément chauffant, vous devez détartrer l’élément chauffant. Pour ce faire, sortez-le du radiateur et nettoyez-le de la couche envahie par la végétation. Vous pouvez utiliser des produits chimiques spéciaux ou utiliser un couteau ordinaire. Après cela, il est impératif de rincer le réservoir, car une partie du tartre s’y émiette.
Réparation de chaudière en cas de fuite
Pour déterminer la cause de la fuite, vous devez savoir d’où vient l’eau. S’il s’écoule du joint latéral, du dessous du couvercle supérieur ou du panneau de commande, la corrosion du réservoir s’est produite. Si de l’eau apparaît sous le couvercle inférieur, vous devez l’enlever. Si la fuite est située près de la bride, le problème réside dans le joint ou l’élément chauffant. Sinon, c’est la corrosion du réservoir..

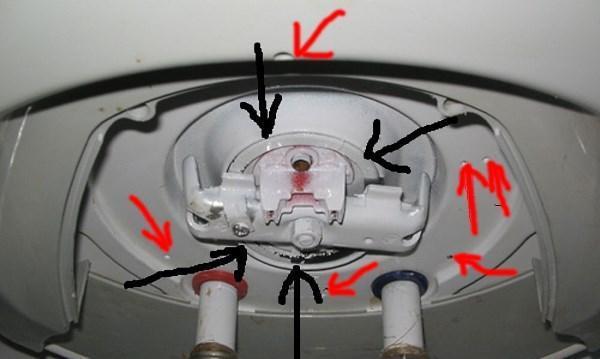

Des flèches noires marquent les endroits où l’eau peut s’écouler avec un joint obsolète ou un élément chauffant fissuré. Le rouge indique une fuite dans le réservoir interne..
Il n’y aura aucun problème pour réparer indépendamment une chaudière dont le joint fuit. Il vous suffit de retirer l’élément chauffant et d’en mettre un nouveau.
Une chaudière avec un réservoir interne qui fuit ne peut pas être réparée. Il est nécessaire de trouver des documents pour cela et de vérifier la période de garantie de l’appareil. Et soit contactez le centre de service, soit vous devrez acheter un nouveau chauffe-eau. Les exemples de soudage de réservoir réussi sont très rares et l’appareil ne dure pas longtemps après cela..
Panneau ou tableau de commande défectueux
Les panneaux de commande électroniques ou à écran tactile peuvent également tomber en panne. Si, après avoir vérifié et remplacé d’autres pièces, la chaudière ne fonctionne pas, le problème peut provenir de celles-ci. Il est presque impossible de les réparer vous-même, car une connaissance approfondie de l’électronique est requise. Il n’y a pas de schémas pour ces conseils sur Internet. Les nouveaux sont disponibles uniquement dans les centres de service spécialisés, où vous devez contacter.
Conseils utiles
Lorsque vous achetez des pièces de rechange pour réparer une chaudière de vos propres mains, il est préférable d’emporter celles qui sont défectueuses avec vous. Il existe de nombreuses variétés d’éléments chauffants, de joints et de thermostats, il est donc facile de se tromper et d’acheter la mauvaise pièce..
En retirant le couvercle inférieur lors de la réparation de la chaudière Termex, n’endommagez pas l’autocollant argenté avec le numéro de série. Si cela interfère, vous pouvez soigneusement retirer et enregistrer dans le passeport du produit. Cette plaque signalétique peut être nécessaire lors de l’appel de l’assistant depuis le centre de service.
Le nettoyage régulier du réservoir et de l’élément chauffant, l’utilisation et le remplacement rapide des anodes en magnésium et la vidange obligatoire de l’eau pendant une longue période d’inactivité de la chaudière peuvent prolonger considérablement sa durée de vie.
