La pression de l’eau dans la chaudière elle-même peut ne pas être suffisante pour fournir une alimentation en eau chaude. Pour faire recirculer l’eau chaude à travers la chaudière, il est nécessaire d’installer correctement le système d’ECS avec l’installation d’une pompe de circulation.
Dans les grandes maisons de campagne, les experts recommandent d’installer un système d’alimentation en eau chaude (ECS) d’un mode de chauffage centralisé de l’eau, via un chauffe-eau à gaz et électrique (vous pouvez également utiliser une chaudière à gaz à circuit unique). Dans ce cas, afin de fournir l’alimentation en eau chaude nécessaire, une chaudière à chauffage indirect doit être installée dans ce système..
Le volume de la chaudière est calculé en tenant compte de toutes les personnes vivant dans la maison (pour une famille de 4 personnes, une chaudière de 100-150 litres suffira). L’eau du système ECS est chauffée à l’aide d’un échangeur de chaleur, qui est relié à une source de chauffage (chaudière, colonne).

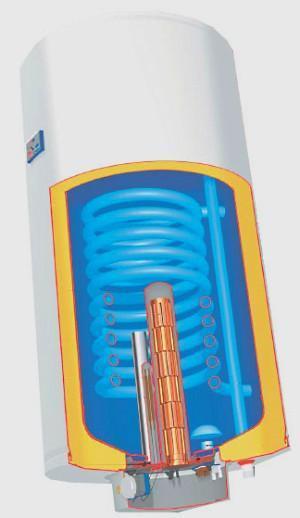

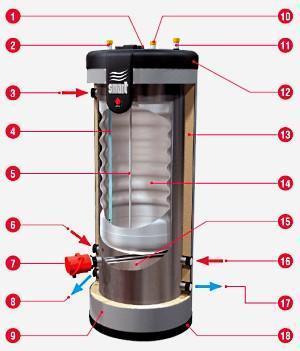

Le ballon ECS possède plusieurs entrées et sorties. La caractéristique de conception des chaudières à chauffage indirect est qu’un serpentin y est monté sous la forme d’un tube métallique en spirale, à travers lequel passe l’eau chaude de la chaudière. En raison de l’échange de chaleur entre l’eau chaude dans le serpentin et l’eau froide dans la chaudière, le liquide à l’intérieur de la chaudière est chauffé. Cela crée un approvisionnement préliminaire en eau chaude pour les besoins humains..
L’ensemble du système d’eau chaude sanitaire a un cycle de fonctionnement fermé. Si l’eau chaude n’est pas utilisée pendant une longue période, elle commence à refroidir. Lorsqu’une personne veut utiliser de l’eau chaude, elle sera sûrement confrontée au problème de l’absence initiale. Lorsque le robinet est ouvert, le système s’active de lui-même et le chauffage de l’eau commence. Mais jusqu’au moment où il chauffe à la température désirée, cela peut prendre plusieurs minutes..
Afin de pouvoir utiliser l’eau chaude immédiatement après l’ouverture du robinet, une pompe de circulation est installée dans le système, qui assure la recirculation de l’eau le long du circuit en permanence, qu’une personne utilise ou non de l’eau chaude..
La recirculation ininterrompue de l’eau à travers la chaudière est réalisée en installant des équipements supplémentaires: un vase d’expansion, des clapets anti-retour et de sécurité, une vanne de vidange d’air.
Ainsi, la recirculation de l’eau chaude à travers la chaudière s’effectue à l’aide d’une pompe de circulation, d’un échangeur de chaleur et d’équipements supplémentaires, qui sont montés dans un seul système d’eau chaude sanitaire. En conséquence, une personne n’a pas à attendre que l’eau se réchauffe, laissant passer l’eau pendant un certain temps..
Tuyauterie de chaudière à recirculation
L’un des processus les plus importants et les plus complexes pour l’installation d’un système d’alimentation en eau chaude consiste à raccorder une chaudière à recirculation, mais il est tout à fait possible de le réaliser de vos propres mains..
L’un des chauffe-eau les plus économiques et les plus efficaces pour la maison et les chalets d’été, les experts considèrent la chaudière à chauffage indirect. La source de chauffage de l’eau peut être du gaz, de l’électricité ou un échangeur de chaleur. C’est l’échangeur de chaleur qui assure l’utilisation économique du système ECS avec une chaudière à chauffage indirect..
Le fonctionnement ultérieur de l’ensemble du système dépend de la bonne tuyauterie de la chaudière. Le concept de tuyauterie peut être défini comme une caractéristique de l’installation et du raccordement du système d’eau chaude sanitaire à une source de chauffage de l’eau.
Lors de l’installation de la chaudière et de l’ensemble du système avec recirculation, vous avez besoin de :
- Réglez le point de recirculation. Il est généralement situé au centre du récipient de chauffage;
- L’eau froide est fournie au trou inférieur de la chaudière;
- La sortie d’eau chaude doit être installée en haut de la chaudière ;
- Le tuyau de liquide de refroidissement est connecté par le haut et descend (la circulation de l’eau de l’échangeur de chaleur passera le long du circuit dont l’entrée sera en haut de la chaudière et la sortie – par le bas).
- Les tuyaux doivent être alimentés à la source d’énergie conformément aux règles d’installation des matériaux et connectés à l’aide d’adaptateurs. Vannes et robinets.
Il faut savoir que l’efficacité du système de recirculation d’ECS dépend du système de chauffage de la maison. Cela contribue à une augmentation de l’efficacité du chauffe-eau indirect (chaudière) de 35%.
La tuyauterie de la chaudière à recirculation est réalisée avec un ensemble de matériaux standard : robinets, tuyaux PVC, adaptateurs, raccords, pompes. Vous devez choisir uniquement des produits certifiés de haute qualité fabriqués à partir de matériaux durables. L’utilisation de tuyaux ondulés et de matériaux de métallurgie des poudres est fortement déconseillée..
Schéma de recirculation de la chaudière

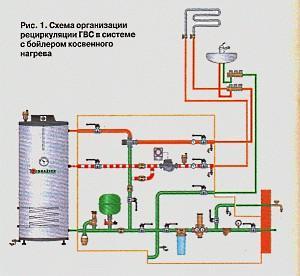

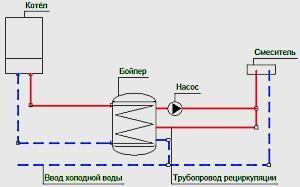

La recirculation de l’eau dans le système ECS est nécessaire afin de fournir de l’eau chaude à n’importe quel point du système sans déversement supplémentaire. Pour ce faire, un circuit est monté le long duquel l’eau de la chaudière traverse l’ensemble du système, puis retourne à la chaudière. La recirculation s’effectue à l’aide d’une petite pompe totalement silencieuse. Un tel système permet de maintenir une température d’eau chaude stable partout dans la maison..

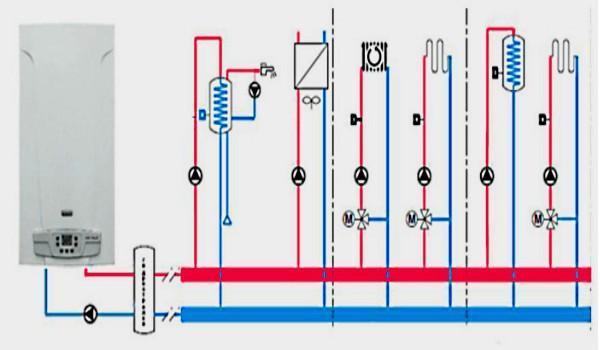

Parmi les schémas de recirculation courants, il existe plusieurs options principales :

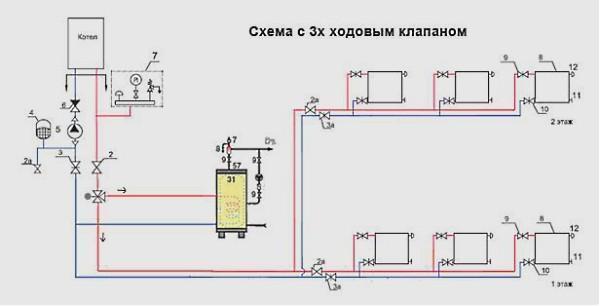

- Installation d’une vanne trois voies ou servo-entraînée. Cette méthode est utilisée pour les modèles de chaudières murales et au sol. Deux tuyaux sont raccordés à la chaudière (deux circuits). Un circuit est pour le chauffage, l’autre pour l’eau chaude. Le chauffe-eau de ce système agit comme principal caloporteur. Lorsque la température de l’eau baisse, une vanne à servomoteur ou à trois voies est utilisée, qui commence à fonctionner pour chauffer l’eau. Le chauffage est coupé à ce moment. Après avoir chauffé l’eau à la température souhaitée, le chauffage reprend ;

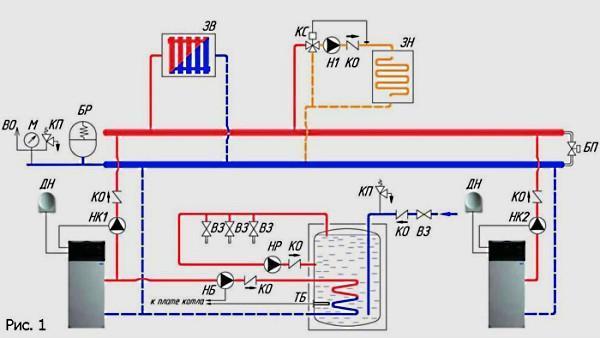

- Installation de deux pompes de circulation dans un système. Avec ce schéma, l’une des pompes est conçue pour faire recirculer l’eau chaude dans le système de chauffage et l’autre dans le circuit de la chaudière. Ce système fournit d’abord une température d’eau normale dans la chaudière, puis dans le système de chauffage. Une caractéristique de ce schéma est la présence d’un thermostat et d’un commutateur de mode, ce qui vous permet d’éteindre, si nécessaire, l’un des systèmes;
- Application de la flèche hydraulique. Il est utilisé s’il y a plus de deux circuits dans la maison (chauffage, eau chaude, plancher chauffant). Ce schéma vise à chauffer l’eau, grâce à laquelle tous les circuits sont chauffés. Ce système présente un inconvénient important – lors de l’analyse de l’eau. Le liquide de refroidissement peut ne pas être en mesure de répondre aux besoins de toutes les personnes en même temps..
Le choix de la méthode de chauffage de l’eau et du chauffage, ainsi que des méthodes de recirculation à travers la chaudière, doit être effectué conformément aux calculs clairs de tous les consommateurs et à la capacité du caloporteur. Les chaudières à vannes à trois voies ou à servocommande ont un avantage parmi les principaux schémas..
