Une approche compétente pour créer un système d’égouts dans une maison nécessite le strict respect des règles et règlements énoncés dans les documents réglementaires. Pour que le système de drainage fonctionne aussi efficacement que possible, il est nécessaire d’observer la bonne pente du tuyau d’égout. À partir de cette publication, vous apprendrez à choisir une pente en fonction du diamètre, de la longueur et du remplissage de la canalisation..

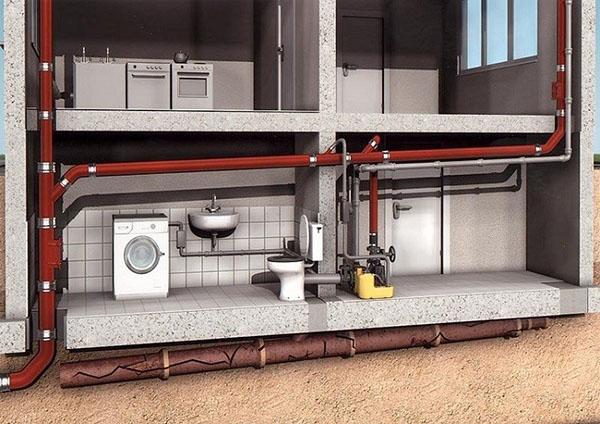

A quoi sert la pente du tuyau d’égout?
L’installation de la canalisation d’égout doit être effectuée dans le respect d’un angle d’inclinaison strictement défini. La pente du tuyau d’égout dans l’appartement est la valeur réglementée par SNiP 2.04.01-85. La pente de la canalisation de drainage du système d’assainissement externe est normalisée par SNiP 2.04.03-85.
Une installation conforme aux règles et réglementations permettra d’éviter les problèmes suivants :
- Une pente insuffisante menace d’envaser le système, ce qui entraîne une diminution de la zone d’écoulement de la sortie et des canalisations principales. Ceci, à son tour, peut conduire à un coup de bélier qui brise les écluses d’eau dans les siphons, ce qui est à l’origine de l’apparition d’odeurs d’égout dans la pièce. L’envasement entraînera tôt ou tard le fait que le tuyau d’égout ne pourra pas faire face au mouvement des eaux usées, ce qui nécessitera des mesures pour réparer ou remplacer une partie du système.
- Une pente excessive du tuyau d’égout entraîne une diminution de son remplissage. Avec une forte pente, le liquide passera trop rapidement et toutes les fractions solides s’accumuleront dans la canalisation, ce qui entraînera la sédimentation de particules solides sur les parois de la canalisation et une augmentation du niveau de bruit admissible lorsque les eaux usées se déplaceront dans le pipeline.
Les tuyaux en acier et en fonte ne doivent pas être laissés vides. Cela les conduit à une corrosion rapide due à l’effet de l’oxygène sur les parois de la canalisation..
Pour déterminer quelle devrait être la pente de l’égout, il est nécessaire de connaître la longueur, la section et le but de chaque section du pipeline. La façon la plus simple de déterminer l’angle d’inclinaison est de se référer aux tableaux qui sont donnés dans les ouvrages de référence. L’un de ces tableaux est donné ci-dessous..
Dans ce tableau, la pente est la pente en centimètres par mètre de tuyau. Pour une salle de bain, c’est 1h30 ou 33 mm/m courant. Pour une douche, il s’agit d’une ligne de course de 1:48 ou 48 mm/m.
Dépendance de l’angle d’inclinaison sur le diamètre de la canalisation
SNiP # 2.04.01 / 85, clause 18.2 dit que les tuyaux d’une section transversale de 40-50 mm doivent être posés avec une pente de 0,03 m. Un pipeline d’une section transversale de 85 et 100 mm a besoin d’une pente de 0,02 m Les valeurs sous forme de fractions montrent la différence de hauteur de section de canalisation de 1 m de long.À partir de là, la pente du système d’égout par mètre de tuyau d’une section de 50 mm sera de 0,03 m ou 30 mm.
Les valeurs de pente dans le code ne sont que des indications. En raison de la complexité du relief, il arrive qu’il soit impossible d’effectuer l’installation conformément aux données spécifiées dans SNiP. Dans ce cas, la pose avec le plus petit angle d’inclinaison du tuyau d’égout est autorisée..
Dans SNiP №2.04.03 / 85, il y a une explication concernant la pente de la canalisation d’égout avec une section transversale de 150-200 mm. En termes simples, la remarque dit que sous certaines conditions pour des sections individuelles du réseau, il est possible d’opérer avec des pentes ayant la valeur :
- pour les tuyaux d’une section de 200 mm, la pente minimale peut être de 0,005 m;
- pour les systèmes de dérivation avec un diamètre de canalisation de 150 mm – 0,007 m.
Vous pouvez calculer indépendamment l’angle d’inclinaison minimum du tuyau d’égout dans une maison privée à l’aide de la formule : U = L × Y. Où :
- U est la valeur calculée de la pente ;
- L est la longueur de la section du système de branche ;
- Y – pente minimale.
Selon les documents réglementaires, l’angle d’inclinaison maximal du tuyau d’égout ne doit pas dépasser 0,15 m ou 150 mm par 1 linéaire.
Calcul de la pente des systèmes de drainage externes
L’installation de la canalisation d’égout externe doit être effectuée avec l’angle d’inclinaison requis pour assurer un drainage efficace des eaux usées par gravité. En règle générale, des tuyaux d’un diamètre de 110, 150 et 200 mm sont utilisés pour la pose de réseaux d’égouts externes..
Selon les documents réglementaires, la pente du tuyau d’égout de 110 mm est de 0,02 m / m linéaire. Pour calculer la pente d’une section du système, vous devez multiplier la longueur du système par la pente recommandée.
Exemple
Sur un tronçon de 15 m, la différence entre les tronçons d’extrémité du système sera : 15 x 0,02 m = 0,3 m soit 30 cm.
Pour les éléments d’une section de 150 mm, la pente recommandée est de 0,008 m.S’il est impossible d’organiser l’angle d’inclinaison requis du système, il est permis d’appliquer la valeur minimale admissible de 0,007 m.
Lorsqu’il est utilisé dans un système de drainage externe de tuyaux d’une section de 200 mm, la valeur de pente est de 0,007 m. Si nécessaire, cette valeur peut être réduite à 0,005 m.
Calcul de la pente du système par remplissage
La valeur de remplissage vous permet de déterminer la vitesse de déplacement des eaux usées, qui à son tour est un indicateur extrêmement important pour déterminer l’angle d’inclinaison optimal d’une canalisation en plastique, en amiante-ciment ou en fonte.
Le calcul de l’occupation est calculé à l’aide de la formule Y = H / D, où :
- Y est la valeur estimée de l’occupation;
- H – niveau de liquide dans la section de canalisation;
- D – zone d’écoulement.
Sur la base du SNiP 2.04.01-85, l’occupation (Y) peut être comprise entre 0,3 et 1. En pratique, cette valeur doit remplir la condition : 0,3
Il existe un facteur de remplissage optimal pour différents matériaux :
- éléments en plastique et verre – 0,5
- fonte, amiante-ciment, céramique – 0,6
Exemple de calcul
Données initiales : tuyau d’égout en plastique de 110 mm de diamètre. Prenons la valeur de H – égale à 0,6 (60 mm). En utilisant la formule Y = H / D on obtient : Y = H (60) / D (110) = 0,55.
Pour vérifier le respect des conditions, il est nécessaire de comparer la valeur obtenue avec le facteur de remplissage optimal.
Pour cela, on utilise la condition K V√ y, où :
- K – le niveau de remplissage optimal (pour le plastique 0,5);
- V est la vitesse de déplacement des eaux usées (0,7 m / s);
- √Y est la racine carrée de la valeur calculée (√0,55).
On obtient : 0,5 0,7√ 0,55. La condition est remplie, puisque 0,5 0,52
Installation d’assainissement interne
Lors de la pose du système d’évacuation des eaux usées interne, il est nécessaire de maintenir la pente requise, en évitant l’affaissement et la flexion des éléments dans les sections du système d’égout. Lors de l’installation du système, il ne faut pas oublier qu’à chaque section, en fonction de l’objectif et de la section du pipeline, il est nécessaire d’observer un angle d’inclinaison différent. Pour plus de clarté, nous vous suggérons de vous familiariser avec le tableau des pentes des éléments des différents points de drainage.
Comment résister aux pentes demandées ? Battez le niveau avec un outil spécialisé (eau, niveau laser ou niveau), après quoi vous devez dessiner un schéma de pose sur le mur, dont les lignes doivent être utilisées pour créer des stroboscopes à chaque section du système. S’il est impossible ou peu pratique de chasser les murs, utilisez des supports muraux spéciaux pour fixer les éléments..
Règles de pose de tuyaux pour un système de drainage externe
Le système d’assainissement externe est posé dans des tranchées. La pente du tuyau et la profondeur de pose du système d’égout externe sont réglementées par SNiP 2.04.01-85 paragraphe 18.2 et SNiP 2.04.03-85.
Toutes les données figurant dans les documents réglementaires sont recommandées et non contractuelles.
Sur la base du SNiP, la profondeur minimale des conduites d’égout doit varier entre 300 et 500 mm de la surface du sol :
- On creuse une tranchée dont la profondeur est supérieure de 20 cm à la profondeur de pose. Si la longueur du système est jusqu’à 5 m, laissez le niveau inférieur. Avec une longueur de canalisation de plus de 5 m, il est nécessaire de former immédiatement la pente nécessaire.
- Un coussin de sable est posé de 200 mm d’épaisseur. Le sable est versé en couches de 50 mm et soigneusement compacté.
- Les éléments du système sont placés dans le sable à l’angle d’inclinaison souhaité.
- Après avoir posé et vérifié le niveau, le tuyau est recouvert au 1/3 de sable et abondamment renversé d’eau pour sceller. Cette mesure permettra d’assurer l’amortissement nécessaire en cas de soulèvement du sol par le gel. Au dernier stade de l’installation, le collecteur est recouvert de terre..
Pour un drainage efficace, le système doit être conçu sans virages. Si le relief du sol ne permet pas de poser le pipeline en ligne droite, les experts recommandent d’installer un té au tournant, en amenant l’élément vertical au-dessus du niveau du sol et en le bouchant. Ainsi, vous créerez bien une révision impromptue, qui permettra de lever facilement le blocage au tournant..
