Assez souvent, avec l’utilisation simultanée de plusieurs appareils de plomberie, une odeur désagréable se dégage du système d’assainissement dans la pièce. Pour résoudre ce problème, une vanne d’air pour le système d’égout est installée dans la structure de drainage. Ce dispositif simple neutralise efficacement les chutes de pression dans le système, éliminant la cause de la pénétration des gaz à travers les joints du siphon.
La cause de la pénétration des odeurs désagréables du système d’égout
Pour comprendre le principe de fonctionnement de la vanne du ventilateur, nous analyserons en quelques mots le fonctionnement d’un système d’évacuation des eaux usées domestiques à l’aide de l’exemple d’un appartement ordinaire dans un immeuble d’habitation..
Tous les appareils de plomberie (lavabo, lavabo, toilettes, douche, machine à laver – automatique) sont raccordés à une colonne montante d’égout, dont la partie inférieure est reliée à un collecteur qui draine les drains dans le système d’égout central.
Il existe deux options principales pour la conception des systèmes d’égouts internes:
- La colonne montante d’égout peut sortir dans le grenier ou au-dessus du toit, tout en restant ouverte. Cette conception maintient la pression atmosphérique à l’intérieur de la structure..
- La colonne montante du ventilateur peut ne pas être disponible (égouts non ventilés).
Que se passe-t-il si le haut du tuyau d’évacuation gèle, est obstrué par des débris ou s’il y a un drain non ventilé dans la maison ? Lorsque l’eau est drainée, un vide est créé dans le système, qui aspire l’eau du joint d’eau “faible” du siphon, créant un coton. En conséquence, les odeurs désagréables du système de drainage pénètrent librement dans la pièce. La vanne de vidange équilibre la pression dans le système, éliminant ainsi la possibilité de rupture des joints hydrauliques.
Il faut savoir que dans la littérature spécialisée, la vanne de ventilation d’égout peut être appelée différemment : ventilateur, aspirateur, clapet anti-retour d’air, aérateur.
Conception et principe de fonctionnement de l’appareil
La valve-aérateur à vide se compose des éléments suivants :
- Boîtier avec un trou par lequel l’air pénètre dans le système. Matériau du corps – PVC.
- Couvercle d’accès aux éléments internes de l’appareil.
- Tige de diaphragme.
- Joint en caoutchouc qui assure l’étanchéité de la structure.
Le principe de fonctionnement d’une vanne à vide pour les eaux usées est extrêmement simple. Lorsque la pression dans la colonne montante est égale à la pression atmosphérique, la membrane de la valve est plaquée fermement contre le corps de l’appareil. Le système d’égouts est scellé. Lorsqu’un vide de plus de 0,007 kg/cm2 se produit, capable de briser un joint hydraulique, la membrane ouvre un passage pour l’air atmosphérique dans le système, la pression est égalisée, la vanne se ferme.
La caractéristique de conception de la vanne de ventilation pour le système d’égout est l’emplacement de la membrane. En état de fonctionnement, l’appareil ne fait passer l’air que dans un seul sens : du local vers le tout-à-l’égout. La valve se déclenche presque instantanément. Avec un calcul correct et le respect des règles d’installation, l’utilisation de ces dispositifs garantit la protection du système de ventilation contre les chutes de pression.
Spécifications et fabricants
Les principales caractéristiques techniques du clapet anti-retour d’air sont :
- diamètre extérieur, qui est sélectionné en fonction de la section de la canalisation d’égout;
- consommation d’air par unité de temps.
Le marché moderne des équipements sanitaires propose des vannes de vidange de trois tailles standard correspondant au diamètre de la canalisation de vidange : 50 ; 75 et 110 mm. L’utilisation de vannes d’air pour les eaux usées dans les systèmes avec une canalisation de plus petit diamètre (par exemple, 32 ou 40 mm) nécessite l’utilisation d’adaptateurs spéciaux. Certains modèles sont initialement équipés d’un tuyau étagé, ce qui permet d’utiliser l’appareil dans divers systèmes d’égout. Les performances de la vanne varient selon le modèle et l’emplacement. Des appareils avec un débit de 7 à 37 litres d’air par seconde sont proposés à la vente..
Aujourd’hui, les fabricants les plus populaires de vannes de ventilation pour les systèmes d’égouts sont:
- Europlast (Ukraine) ;
- Wavin (Pologne) ;
- McAlpine (Royaume-Uni);
- HL (Autriche).
Avantages et inconvénients
La vanne sur la colonne montante d’égout présente de nombreux avantages, parmi lesquels on peut noter:
- Prévention des situations de panne des siphons hydrauliques, ce qui assure une protection contre la pénétration des odeurs désagréables du système de ventilation dans la pièce.
- La possibilité de créer un système d’égout sans installer de tuyau d’évacuation, ce qui simplifie grandement la conception et réduit le coût du système de drainage des eaux usées.
Un inconvénient sérieux de ce dispositif est la possibilité de fuite due à l’usure naturelle du joint et à la contamination de la membrane..
Il faut comprendre que l’installation d’une vanne de ventilation d’égout dans le système de ventilation d’un immeuble à appartements nécessite un calcul précis du nombre d’appareils en fonction de leur débit.
Vanne d’air pour les eaux usées: règles d’installation
La vanne de ventilation est installée sur le tuyau d’évacuation ou sur un appareil spécifique. Selon le diamètre, l’appareil peut être positionné comme suit :
- Vanne d’un diamètre de 110 mm, conçue pour être installée au point supérieur d’un tuyau d’égout. Lors de l’installation, il est important de s’assurer que la vanne est située à 500 mm au-dessus de tous les points de drainage.
- La vanne de vide d’égout d’un diamètre de 50 ou 75 mm est conçue pour une installation après les siphons des appareils sanitaires.
La conception des systèmes d’égouts internes est réglementée conformément à la SP 30.13330.2012
L’installation d’une vanne de ventilation nécessite le respect obligatoire d’un certain nombre de règles.
- Assurer un accès libre à la vanne pour la réparation et l’entretien..
- Le bon fonctionnement de l’appareil suppose un libre accès de l’air à la membrane.
- Si l’installation est censée être sur un tuyau de ventilateur, alors à l’endroit où la vanne est installée (par exemple, dans le grenier), une température positive doit être assurée.
Si le drainage dans une maison privée est effectué dans une fosse septique, la présence d’un tuyau de ventilateur pour la ventilation du système de drainage est obligatoire. La vanne d’air de la fosse septique est installée pour fournir de l’air aux bactéries aérobies impliquées dans le traitement des eaux usées. La vanne de ventilation est installée au point haut du tuyau de vidange, comme protection supplémentaire empêchant la rupture des joints hydrauliques.

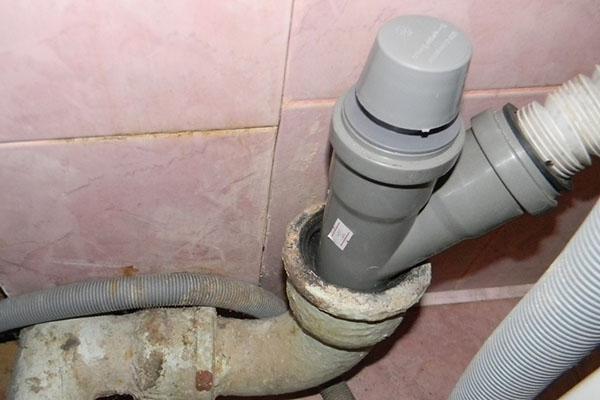

Dans un quartier résidentiel d’un immeuble à plusieurs étages, une vanne d’égout aérien est installée sur n’importe quelle section verticale du système de drainage. Pour cela, un té est intégré à la structure horizontale, dans lequel un tuyau vertical avec une vanne est installé. L’installation est effectuée comme suit: s’il y a un drain – 350 mm au-dessus du niveau du sol; en l’absence d’échelle – 100 mm au-dessus des robinets des appareils de plomberie. La distance entre l’appareil et le siphon le plus proche ne doit pas être inférieure à 200 mm.
Étapes des travaux d’installation
Récemment, des tuyaux en plastique de différents diamètres ont été utilisés pour créer des systèmes d’égouts intra-maison. Sur cette base, le matériau des vannes d’air est sélectionné – PVC ou polypropylène.
Pensez à installer une vanne de ventilation derrière un siphon de toilette :
- Démonter la section horizontale du tuyau sur laquelle la vanne de ventilation est censée être installée.
- Installez l’aérateur en position verticale dans une branche ou un té.
- Installer un té dans une section du pipeline.
L’étanchéité des joints est assurée par des bandes de caoutchouc d’étanchéité, qui doivent être installées dans les éléments connectés du système..
Mesures de sécurité supplémentaires
La panne éventuelle des écluses hydrauliques est loin d’être le seul problème qui apparaît lors de l’exploitation d’un système d’évacuation des eaux usées en interne. Pour assurer une protection supplémentaire contre les inondations, en tandem avec les vannes de ventilation, des clapets anti-retour sont installés sur les appareils.
Ces dispositifs diffèrent par la conception du mécanisme de travail :
- Balle. L’élément obturateur est une bille mobile qui bloque le débit à travers la vanne lors du mouvement inverse des eaux usées.
- Clap. Le clapet de l’égout est équipé d’un bouchon dont l’action coïncide avec le sens de circulation des eaux usées. S’il n’y a pas de débit, la vanne est fermée. Avec le mouvement inverse des eaux usées, le bouchon prend place dans le “siège” de la vanne, bloquant de manière fiable le trou traversant.
- Disque. Un disque en acier inséré dans un support en caoutchouc agit comme un mécanisme d’arrêt pour un clapet anti-retour de cette conception. Avec le mouvement inverse des eaux usées du système d’égout, le disque se déplace et ferme le trou traversant de l’appareil.
Parmi les types de clapets anti-retour présentés, les plus populaires sont les « crackers » (à ne pas confondre avec le clapet anti-coton installé sur le GPL d’une voiture). Lors de leur installation dans le système d’égout, suivez les recommandations des fabricants, car divers types de vannes sont conçus exclusivement pour les sections horizontales ou uniquement pour les sections verticales de la canalisation..
