Si l’automatisation de l’ouverture et de la fermeture des portes est requise, une porte basculante de garage vaut la peine d’être envisagée. De tels systèmes ont un design original et sont fabriqués avec des matériaux de haute qualité. Le design peut être créé à la main.
Portes de garage levantes et leurs caractéristiques
Le système de levage ne prend pas beaucoup de place. Il ne demande pas beaucoup d’efforts pour l’ouvrir. Le processus d’ouverture est le suivant. Le volet monte et se replie. L’emplacement du vantail est déterminé par le type de portail. Si vous le souhaitez, des éléments supplémentaires peuvent être montés dans le châssis – fenêtres ou portillon.
Les portillons relevables ne s’ouvrent pas comme des vantaux ordinaires, mais pénètrent dans le plafond et sont construits à partir des éléments suivants :
- squelette solide;
- châssis monobloc entouré d’un cadre;
- dispositif à ressort de rappel ;
- dispositif de mouvement de châssis.
Les conceptions ont les qualités positives suivantes:
- Compacité. Le portail ne prend pas beaucoup de place.
- Facilité des travaux d’installation.
- Ouverture automatique.
- Levage libre de l’ouvrant.
- Silence garantie par le mécanisme de mouvement de la lame.
Pour le levage des sangles, des raccords spéciaux sont utilisés, qui assurent le fonctionnement complet de l’appareil. Les mécanismes standard comprennent des pièces d’étanchéité conçues pour s’adapter parfaitement. Veillez à utiliser des supports et des guides sur lesquels les structures sont fixées. Ils utilisent également des chaînes de levage et des mécanismes qui entraînent le système. L’installation des toiles nécessite le respect de la technologie et des codes du bâtiment.
Les portes basculantes peuvent être revêtues de différents matériaux tels que des inserts ou des panneaux rigides.
En savoir plus sur les portails coulissants à faire soi-même pour les chalets d’été!

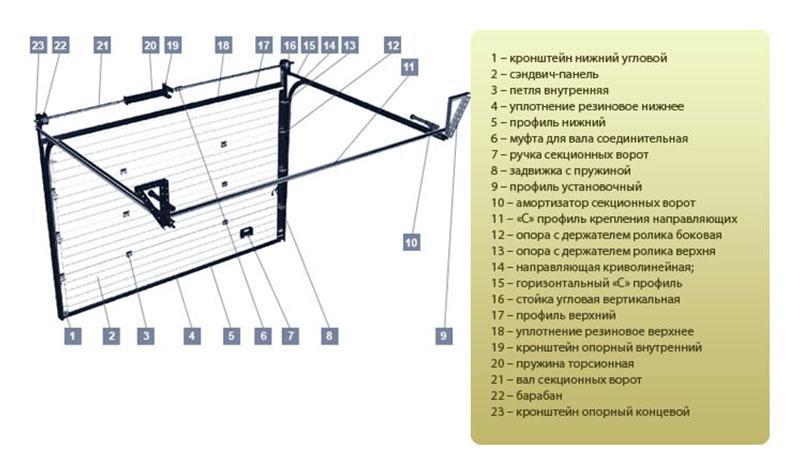

Le dispositif des portes de garage de levage
Les systèmes de garage peuvent avoir différentes caractéristiques de conception. Les éléments principaux comprennent un cadre métallique, un dispositif de déplacement et une toile, fixés par des charnières. Le cadre est composé de profilés en acier. Cet élément a la charge principale. La boîte est montée dans l’ouverture du garage et sécurise la suspension.
La toile est un élément de cadre construit à partir de profilés métalliques. Le cadre est gainé de panneaux sandwich ou de tôles d’acier. L’acier galvanisé est utilisé pour la protection contre la corrosion.
Les mécanismes suivants sont utilisés pour ouvrir la porte :

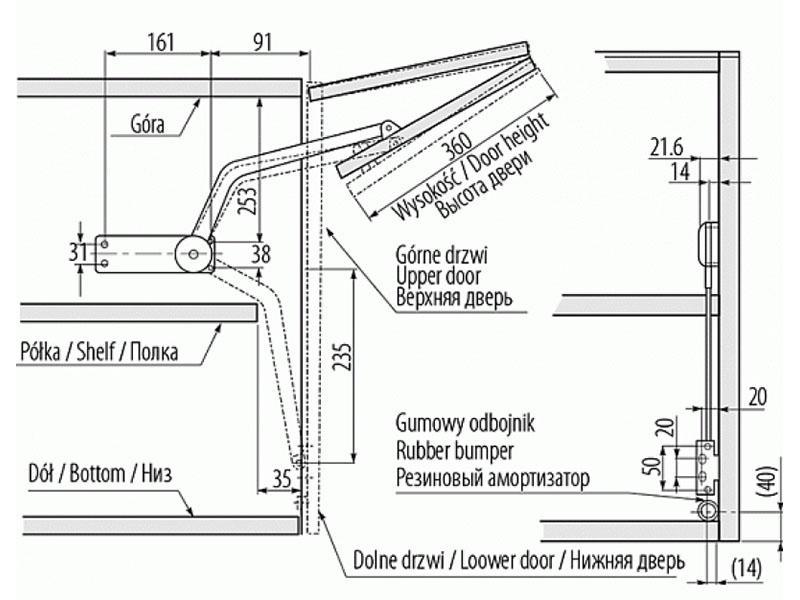

- Le levier articulé se caractérise par une structure simple et une fiabilité. Il vous permet de soulever le vantail avec un tour. Lors de l’installation, il est nécessaire de s’assurer de la précision de l’installation des rails.
- Le mécanisme avec contrepoids d’entraînement convient aux bandes lourdes. Les structures sont en bois massif ou en tôle d’acier. Le système est équipé d’un câble en acier qui est fixé dans les coins de la structure métallique.
Variétés
Les portes de garage basculantes sont sectionnelles, volets roulants, basculantes.

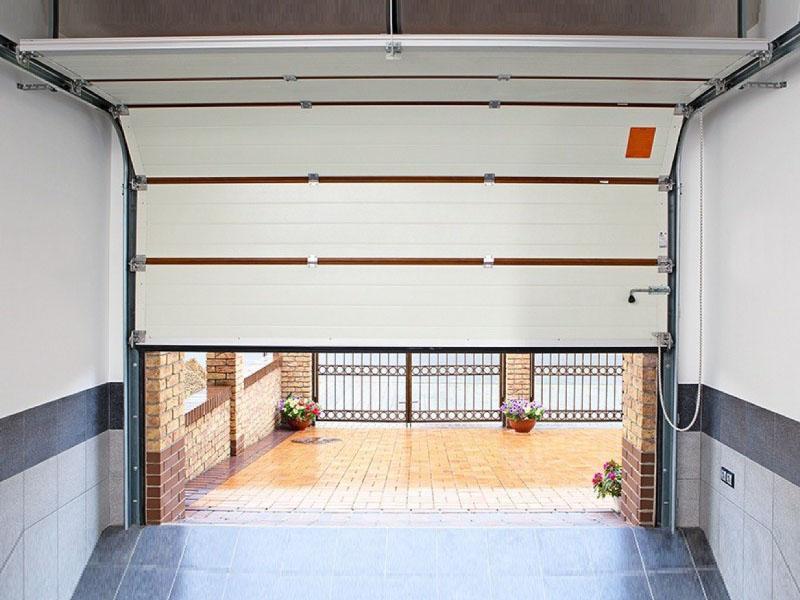

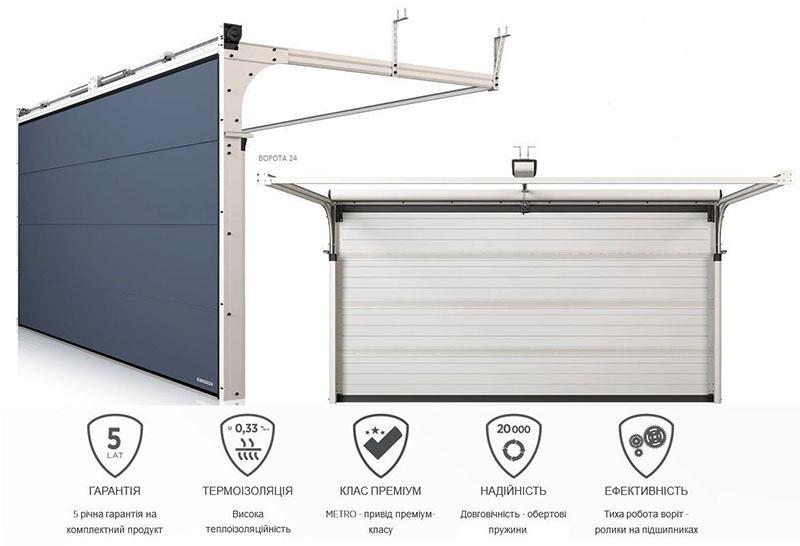

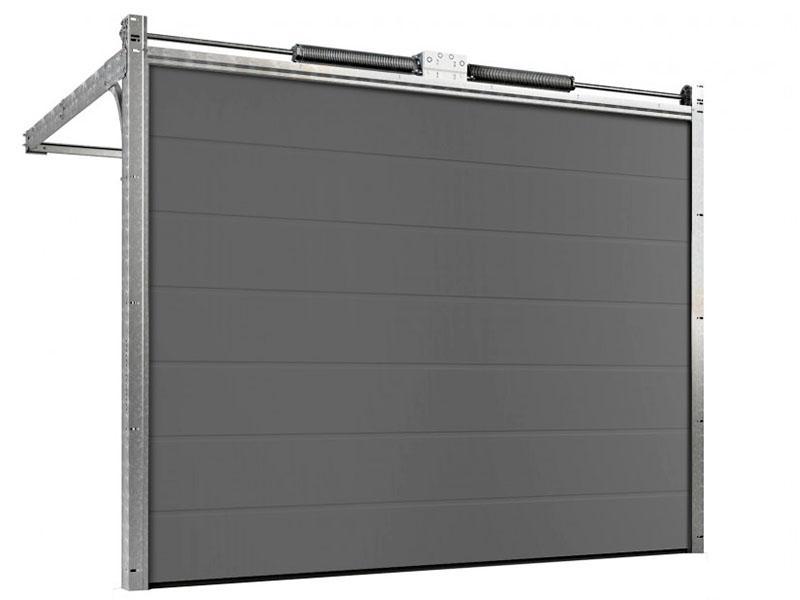

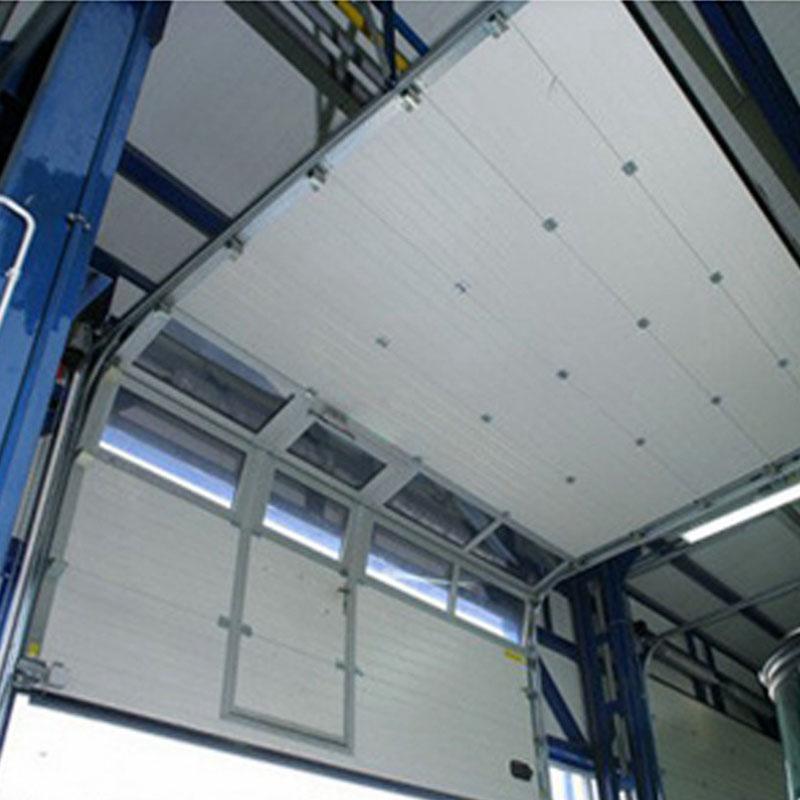

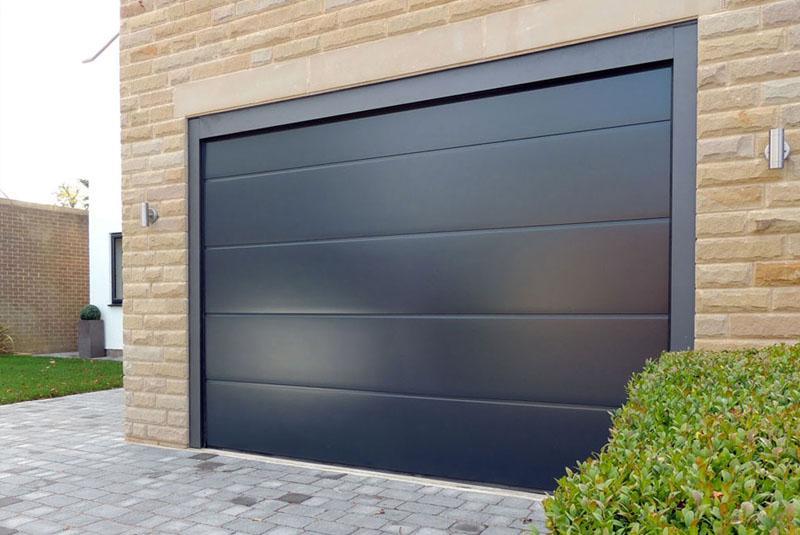

En coupe

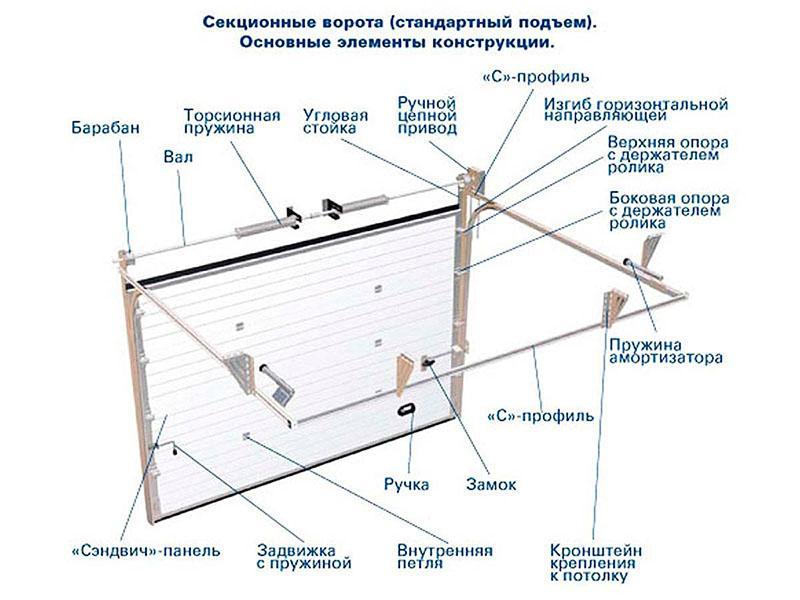

Les systèmes se composent de sections disposées horizontalement et reliées par des charnières. Les éléments peuvent être isolés et non isolés. Un joint élastique est posé le long du contour des sections.
Les portes de garage sectionnelles présentent les avantages suivants :
- Gain d’espace utilisable à l’intérieur et à l’extérieur du garage.
- La conception a d’excellentes qualités d’isolation phonique et thermique.
- Tailles universelles. Le système peut être adapté à de grandes ouvertures.
Les structures sectionnelles peuvent être installées non seulement verticalement.
Les sections peuvent être froides ou chaudes. La première option est utilisée pour les pièces non chauffées. Les portes sectionnelles sont constituées de structures sandwich. Deux parois métalliques sont séparées par une couche isolante. L’acier inoxydable est utilisé pour les toiles.
Les surfaces avant sont recouvertes de polyuréthane modifié pour une protection contre la corrosion. La laine minérale est utilisée comme appareil de chauffage. La surface à l’intérieur est traitée avec un vernis protecteur spécial.

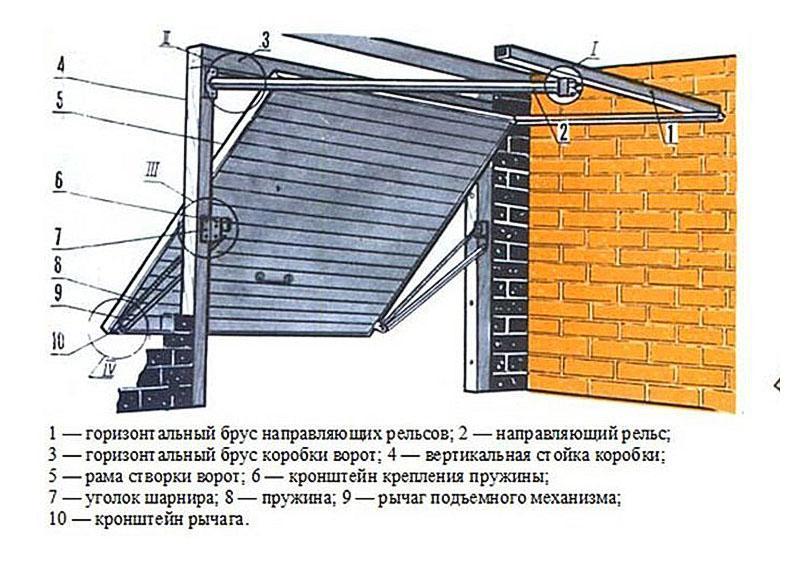

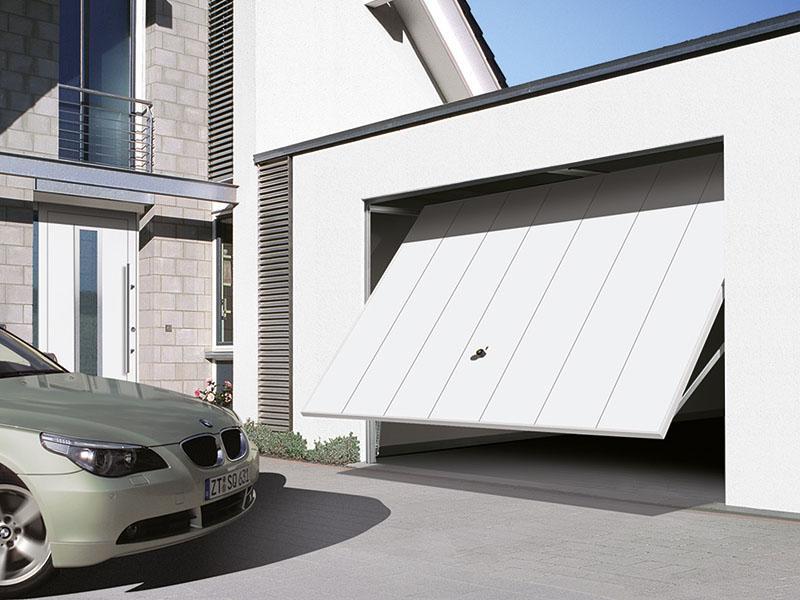

Levage et retournement
Ces systèmes effectuent à la fois le levage et le retournement. En conséquence, la porte est en position horizontale sous le plafond. La conception est une toile d’une seule pièce qui couvre complètement l’ouverture. Le cadre inférieur de la toile repose contre le seuil dont la hauteur est de 3 cm.Un cadre extérieur est placé sur les côtés, sur lequel la toile roule. Le mouvement est assuré par un dispositif à charnière. La base d’un tel système est le cadre. Il doit être fait de matériaux durables. La structure se déplace avec des rouleaux.
Les avantages du système lift-and-turn incluent :
- Simplicité de l’appareil.
- Dimensions compactes.
- Aucun déneigement requis devant le garage.
- Si nécessaire, un équipement facile avec un équipement automatique est fourni.
De plus, ces conceptions sont peu coûteuses par rapport à d’autres options. Les systèmes d’oscillation et de levage sont également classés en types distincts. Les options de charnière sont en demande. Dans ce cas, un bon réglage des ressorts de compensation est requis. Portails à contrepoids. Le câble est attaché à la toile et le contrepoids est monté de l’autre côté à travers le treuil. Le système convient aux portails massifs et grands.

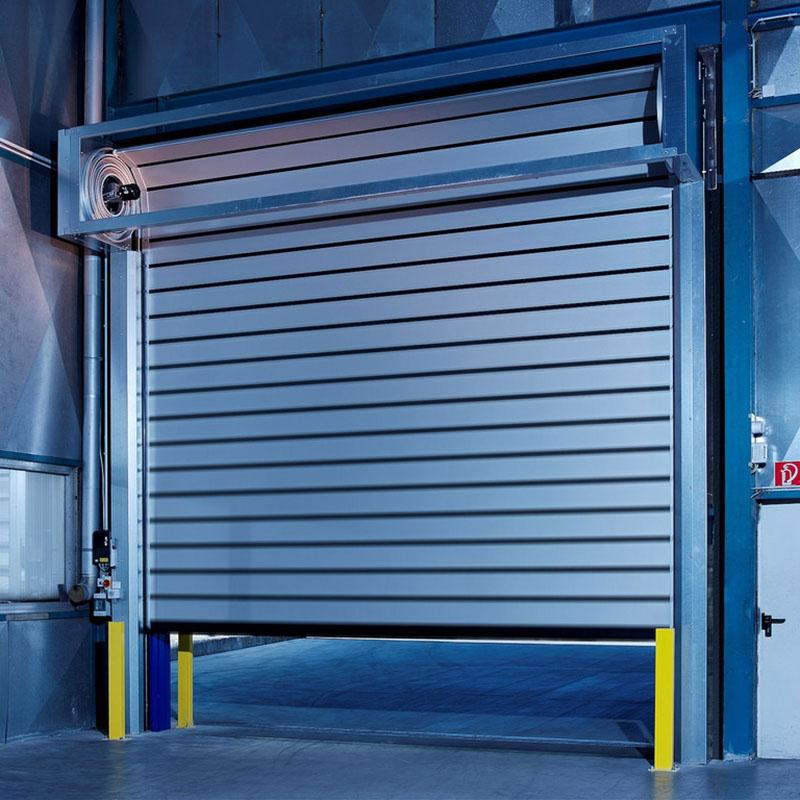

Rouler
La toile est constituée de lamelles dont la largeur est de 1,5 à 2 cm.Une fois ouvertes, les éléments sont enroulés sur un arbre. Les lamelles sont reliées entre elles par des charnières. Les volets roulants montent verticalement.
Les avantages de conception suivants sont distingués :
- Application de conception pratique.
- Poids léger.
- Riche choix de design décoratif.
- Ne prend pas beaucoup de place.
- La possibilité d’installer l’automatisation.
Les systèmes d’enroulement peuvent être installés dans l’ouverture, ainsi que sur les murs intérieurs et extérieurs.
Les modèles sectionnels et enroulables sont faciles à utiliser, mais n’ont pas un niveau élevé de résistance à l’effraction.

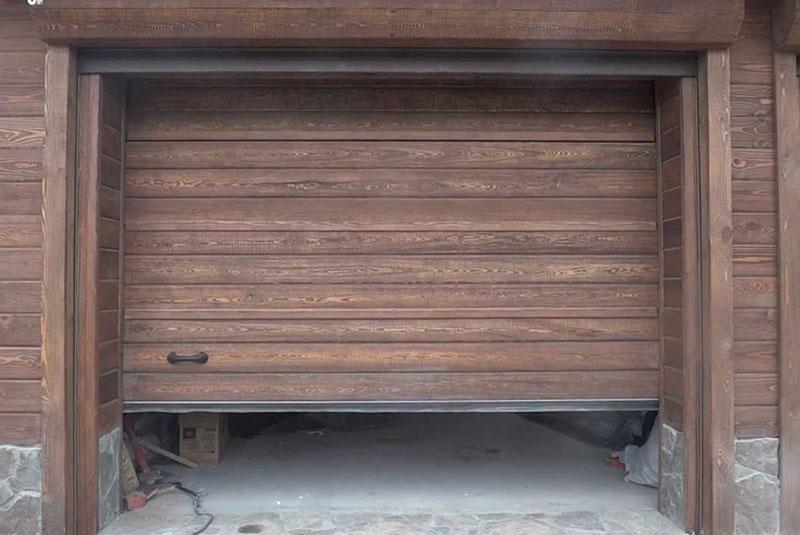

Matériaux de porte
Différents types de matériaux sont utilisés pour créer une porte de garage..
Les options suivantes sont particulièrement populaires :

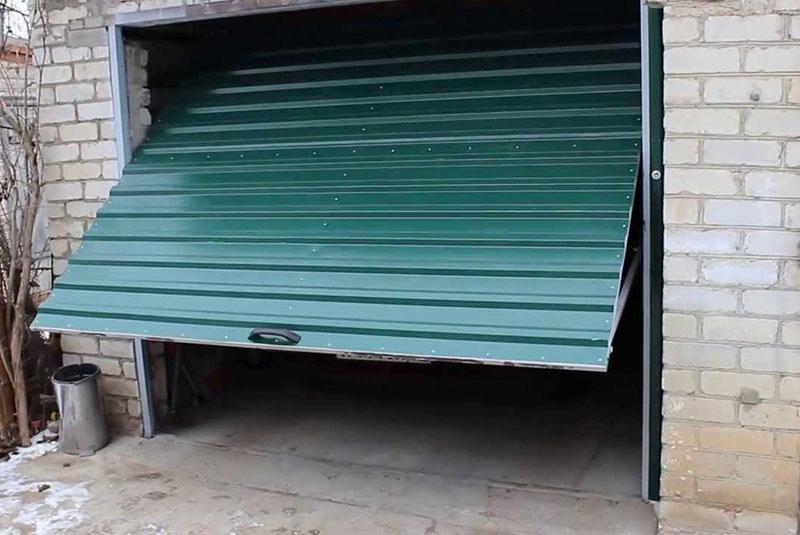

- Le platelage est idéal pour de tels systèmes. Il a des caractéristiques de résistance remarquables. Le revêtement spécial de protection assure la résistance à l’humidité.
- Le bois est esthétiquement agréable. Pour protéger contre le feu et la pourriture, le matériau est traité avec un composé spécial.
- Les panneaux en aluminium et en acier sont l’option la plus chère. Le matériau a de bonnes caractéristiques de performance.
- Les options populaires incluent les panneaux sandwich. Ils ont d’excellentes propriétés d’isolation phonique et thermique. Rapide à installer et facile à entretenir.
Préparation à la construction
Le travail préparatoire commence par la sélection d’un design approprié. Les dessins de développement et de construction du projet seront requis. Lorsque vous créez un système de vos propres mains, vous devez choisir une technologie éprouvée – un mécanisme à levier avec une charnière. Au stade du projet, des mesures de l’ouverture du garage sont effectuées. Cela vous permettra d’esquisser correctement le système..
La taille du portail est choisie en tenant compte des paramètres de l’ouverture. Le choix de la taille est également influencé par le mécanisme utilisé, qui peut être à ressort ou à torsion. La plus grande largeur est pour les structures en acier.

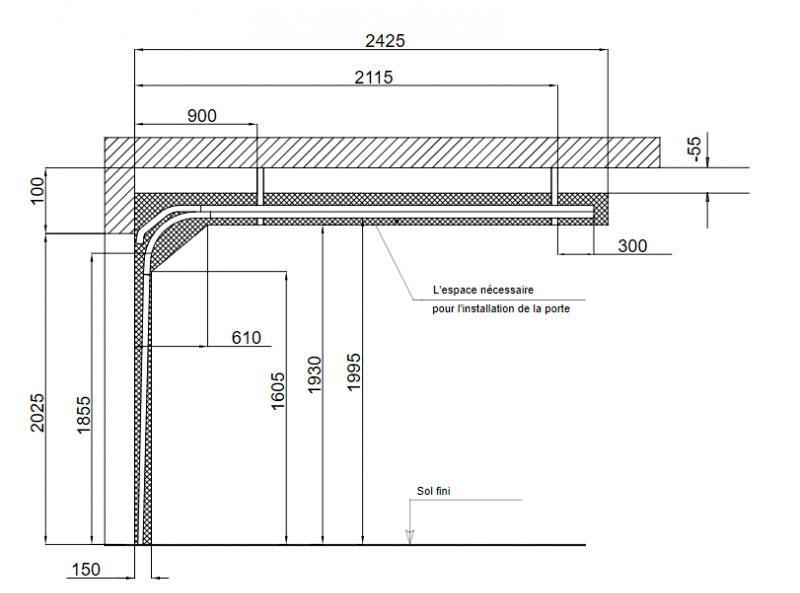

Avant le travail, il est important de préparer un dessin avec toutes les dimensions. En termes de dimensions, le système doit être 10 cm plus long que la longueur de l’ouverture. L’ajout de centimètres permettra d’éviter les écarts entre les murs et la structure.
Les dimensions de l’ouverture sont mesurées en largeur et en hauteur en plusieurs points. Les dimensions du cadre doivent correspondre aux paramètres de l’ouverture.
Afin de ne pas dépenser d’argent pour le développement, vous pouvez prendre des dessins prêts à l’emploi. Il existe différents plans – des plans de fabricants de confiance. Les systèmes avec guichets sont demandés, ainsi que les structures automatisées..
La hauteur de l’ouverture doit être supérieure de 30 cm au point supérieur du toit du véhicule.
Matériaux et outils pour le travail
Pour fabriquer le cadre du vantail, vous aurez besoin de tubes profilés dont l’épaisseur est de 2 mm et les dimensions de 40 * 20. Des tuyaux plus petits sont nécessaires pour les longerons longitudinaux et transversaux. Cela réduira le poids de la structure. Pour le revêtement du vantail, une tôle profilée traitée avec un composé anti-corrosion est utilisée. Comme guides, vous pouvez utiliser un canal dont la largeur est de 20 cm.La boîte à laquelle est fixé le dispositif à levier-ressort est constituée d’une barre en bois.
Les ressorts de levier et les galets de support sont disponibles en magasin. Pour l’isolation, on utilise de la mousse de polystyrène d’une épaisseur de 40 mm.
Vous aurez également besoin d’un outil spécial :
- appareil de soudage;
- crayon;
- Tournevis;
- percer;
- clés;
- niveau.
L’aluminium peut être utilisé pour le revêtement extérieur. Ce métal est léger, ce qui imposera moins de contraintes sur le disque. Les tôles d’acier sont adaptées aux conditions de trafic intense.
Il est recommandé d’acheter une automatisation prête à l’emploi, car il est difficile de créer un tel mécanisme par vous-même. Il est important d’étudier attentivement le marquage des roulements sur lesquels la charge maximale de la pièce est apposée..
Le tambour de torsion est en aluminium à haute résistance. Les murs et les linteaux sont renforcés avec des coins métalliques.

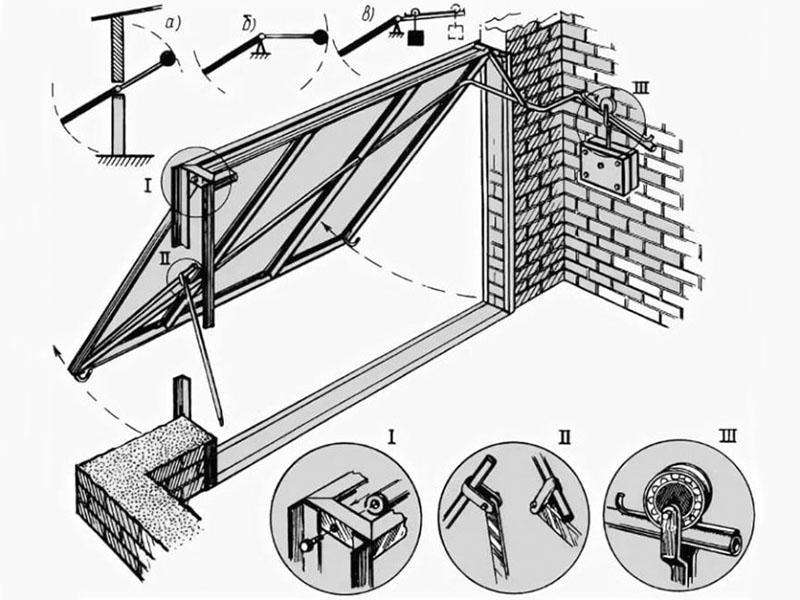

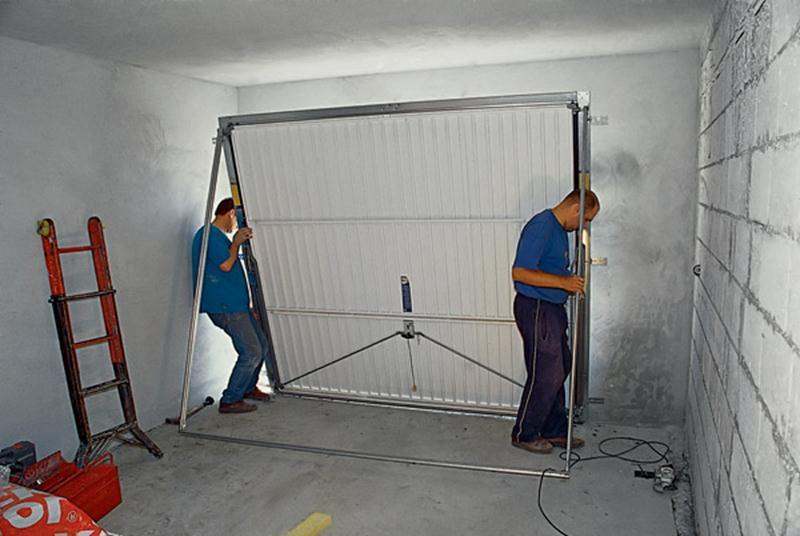

Portes basculantes de garage, étapes d’installation
Le processus de fabrication du portail comprend les étapes suivantes :
- Préparation de l’ouverture pour le système. Des supports verticaux sont insérés à une profondeur de 2 cm, qui sont fixés avec des boulons d’ancrage. Une poutre est utilisée comme supports, dont la taille est de 120 * 80 mm.
- La poutre est en cours d’assemblage. La poutre horizontale est montée parallèlement à la traverse dans l’ouverture.
- Pour la fabrication du cadre, deux rails de guidage sont réalisés. Les éléments sont constitués de 4 coins métalliques. Les rouleaux se déplaceront le long des rails, qui sont fixés au châssis.
- Ensuite, le cadre de la toile est fait. Les profilés d’angle en métal sont soudés les uns aux autres puis fixés à la boîte finie.
- Les rouleaux sont fixés aux coins en haut du cadre. Pour cela, des attaches et une perceuse sont utilisées..
- Le cadre est gainé d’un matériau aux propriétés anti-corrosion. Les vis autotaraudeuses sont utilisées pour le travail.
- Les poutres verticales sont équipées de supports mobiles.
- Au bas des poutres, les extrémités des canaux sont fixées le long du ressort.
- La toile finie est accrochée au cadre.
Pour protéger le garage du cambriolage, les portes sont en outre équipées de loquets et de serrures. Les dispositifs de verrouillage sont des protections standard. L’automatisation est installée sur des structures modernes, équipées d’un système de protection. L’alarme anti-jacking est populaire. Lorsque vous essayez de faire levier sur le châssis, un signal fort se fait entendre, ce qui effraie les intrus. L’installation de systèmes d’accès à distance vous permet de contrôler l’automatisation à distance. Installation d’un mécanisme de verrouillage secret.
Les profilés perforés dans la structure doivent être renforcés avec des planches. Les guides doivent être taillés pour qu’il reste une petite pointe pour fixer les éléments.
Un fil à plomb est utilisé pour fixer les cadres. Les supports sont utilisés lors de la fixation des rails verticaux.
Pour équiper le mécanisme de levage, vous pouvez utiliser une alarme d’une voiture. Il devrait y avoir une rainure au bas de la lame. Il sera nécessaire d’installer des matériaux d’isolation. Pour augmenter l’éclairage, la toile peut être gainée d’un matériau translucide spécial..
Peindre des portes basculantes est simple. Une palette de gris monochrome est idéale pour les designs..

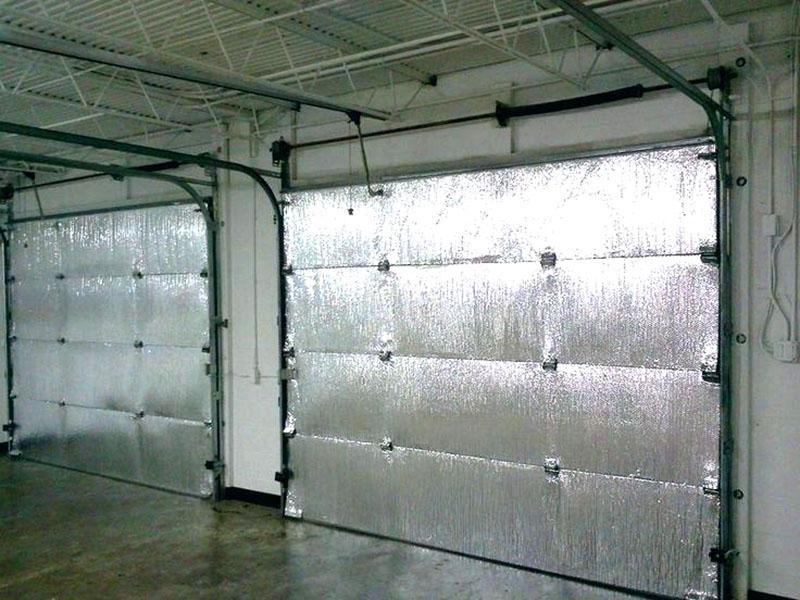

Caractéristiques de l’isolation de la construction
Une isolation supplémentaire aidera à prévenir les fuites de chaleur du garage. Pour cela, une finition en mousse est utilisée de l’intérieur. Ce matériau est rigide et n’absorbe pas l’humidité. La mousse n’est pas difficile à travailler car elle est légère.
Vous devez d’abord traiter tous les espaces entre la toile et le cadre. Pour cela, de la mousse de polyuréthane est utilisée. Cela protégera la pièce des pertes de chaleur et des courants d’air. Les vantaux sont traités avec de la peinture ou un apprêt spécial qui protège la surface de la rouille. Une fois le revêtement séché, l’isolation thermique du système peut être démarrée..

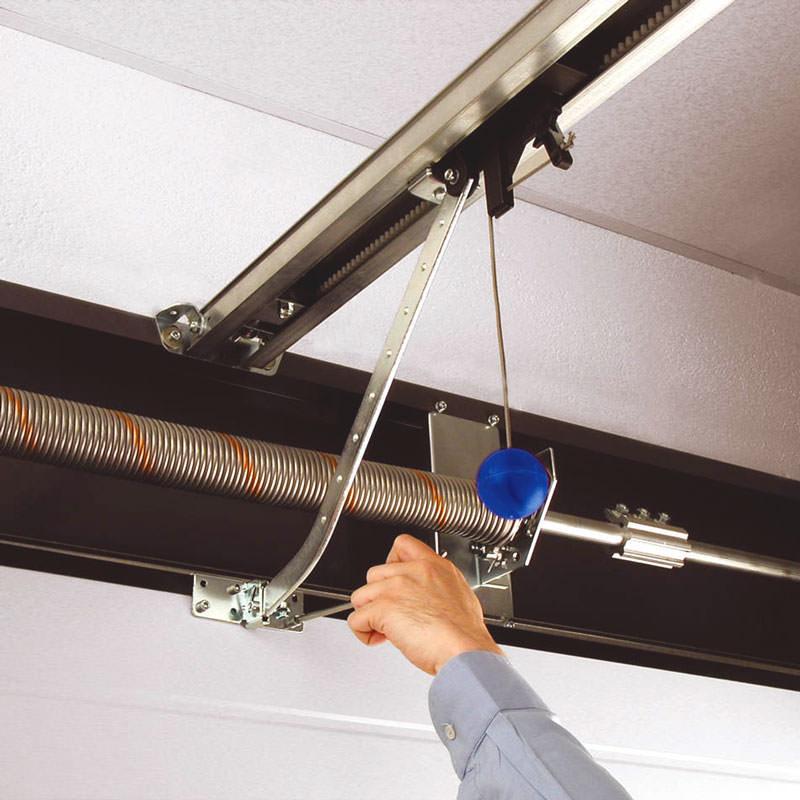

Pour que le portail s’ouvre facilement, vous devez régler le ressort en serrant l’écrou. Pour faciliter l’utilisation des portes de garage, vous devez fournir un entraînement électrique avec une unité de commande. L’opérateur doit être adapté à un certain type de porte.
Pour protéger les volets du gel, ils doivent être périodiquement lubrifiés avec de la graisse silicone..

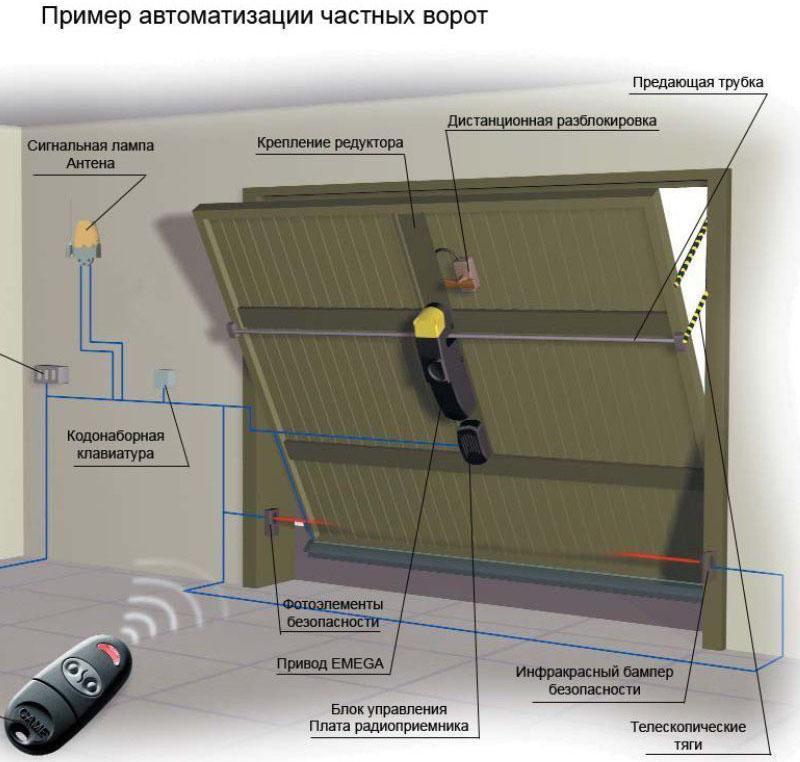

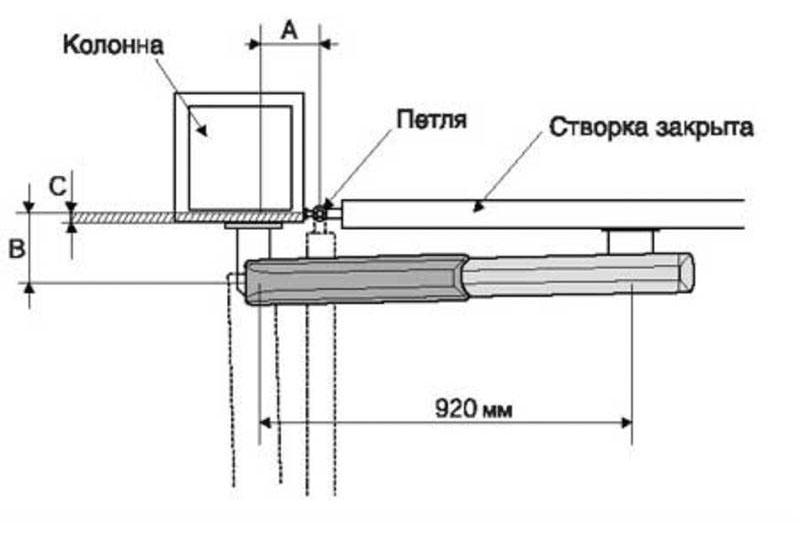

Installation d’automatisation
Contrôler des portails avec un entraînement électrique automatique peut grandement vous simplifier la vie. Cela ne demande pas beaucoup d’efforts pour le faire..
Mais il ne faut pas oublier que le système de câblage est complexe et nécessite une connexion directe au câblage de la maison. De plus, une télécommande est utilisée, qui peut être portable ou fixe.
L’avantage est l’utilisation d’un mécanisme automatique et d’une ouverture manuelle. Une solution coûteuse est l’entraînement hydraulique. Un tel mécanisme permet d’appeler des structures à levée rapide.
L’installation de l’automatisation comprend les étapes suivantes :
- Le dispositif de porte est vérifié pour les lacunes.
- Le montage du variateur se fait en tenant compte des instructions.
- La barre de guidage est fixée au centre du plafond.
- Les supports sont fixés à l’arrière du rail. Cela se fait à l’aide de chevilles.
- Installation du variateur en cours.
- Le levier est installé. Une partie est fixée au châssis et l’autre à un câble ou à une chaîne.
- Enfin, le câblage est fait.
- L’appareil est en cours de test.
Vérification du travail
Une fois les travaux d’installation terminés, le réglage est effectué. Pour ce faire, la structure doit être ouverte et fermée plusieurs fois. Une attention particulière doit être portée à la présence de sons parasites et au mouvement fluide de la toile.
Le mécanisme doit fonctionner sans bruit parasite. Pour cela, un lubrifiant spécial est utilisé pour traiter les éléments du système..
Les raisons du manque de bon fonctionnement peuvent être attribuées au poids important de la lame et au mauvais réglage des ressorts. Avec un poids important, il est nécessaire d’alléger le vantail ou de réinstaller le mécanisme de levage, en tenant compte d’un système plus massif.
Conseils utiles pour choisir un portail
Lors du choix d’un système, vous devez décider du site d’installation. Les caractéristiques de conception des systèmes de portes en dépendent. Le type de locaux a aussi son importance. Pour un garage chaleureux, les toiles isolées sont choisies. Pour un bâtiment froid, vous pouvez choisir le carton ondulé.
Certaines méthodes de contrôle sont également sélectionnées :
- automatique;
- à distance;
- Manuel.
Avec une télécommande, le portail peut être ouvert sans quitter la voiture. Pour ouvrir les portes, il suffit d’appuyer sur le bouton de la télécommande. Lors de l’achat d’un système, il est important de prêter attention à certains détails. Les guides doivent avoir la même section que sur les dessins. La distance entre guides et paliers doit être conforme aux normes. Tous les nœuds des articulations pivots doivent se déplacer librement de la verticale à l’horizontale. Un mécanisme de protection doit être situé dans les zones de pliage. Le dispositif assure l’intégrité de la structure et protège contre la pénétration de corps étrangers dans l’interstice. Au bas de la porte, un joint synthétique est fixé pour protéger la porte du gel. L’épaisseur des panneaux doit être réduite au minimum.
Si l’installation d’un treuil est nécessaire, il est nécessaire d’effectuer correctement les calculs nécessaires – puissance du moteur, rapport de démultiplication de la boîte de vitesses et force. Les poignées et les serrures doivent être de haute qualité. Le panneau de commande doit résister aux contraintes mécaniques.
Recommandations d’utilisation
Pour que la porte basculante du garage puisse servir pendant de nombreuses années, il est nécessaire de bien en prendre soin. La structure nécessite un ajustement et une réparation modernes.
Il est important de suivre ces directives :
- Traiter régulièrement les joints en caoutchouc avec du silicone. Cela aidera à prévenir les fissures et le gel..
- Lubrifiez les rouleaux et les composants de levier. La procédure aidera à prévenir l’apparition de rouille et de grincements étrangers..
- Ajuster la tension du ressort.
En présence de dommages visibles, l’exploitation de l’ouvrage est interdite. Il est déconseillé de conduire le véhicule lorsque le mécanisme d’ouverture est en mouvement. Lors des travaux d’installation, le soudage ou le perçage peuvent être utilisés. Le soudage est l’option préférée. Dans ce cas, le cadre est solidement fixé et il n’y a pas de trous supplémentaires. Si la toile pèse plus de 100 kg, vous aurez besoin d’un mécanisme de fixation renforcé.
