L’électricité dans les quartiers résidentiels des villes et des villages est réalisée par des fils tendus sur des poteaux, mais l’ancien câblage est défaillant et doit être remplacé. Des opérations similaires sont effectuées lors de la construction d’une nouvelle maison ou d’un chalet d’été et, si nécessaire, raccordez l’électricité à la maison à partir du poteau. Le schéma de câblage doit indiquer le type de câble et la façon dont il est posé.
Méthodes d’acheminement des câbles
Selon les anciennes règles du PUE, l’apport d’électricité dans la maison était effectué par des fils séparés qui étaient tirés dans l’air jusqu’à la maison. Maintenant, les règles ont changé :
- lors de la pose de fils en hauteur, le câble SIP est installé du poteau à la maison;
- lors de la pose sous terre, un câble blindé est utilisé pour connecter la maison à la table – câble VBbShv.
Pour se connecter, il est nécessaire de déconnecter la ligne principale qui longe les pôles. Selon les normes en vigueur en Russie, ces travaux sont effectués par des organisations spécialisées..
Comment installer un câble dans l’air
L’insertion sans fil est rapide, sans frais supplémentaires, mais ce câble peut être coupé par des branches ou des chutes d’arbres et des voitures. De plus, les conditions suivantes doivent être remplies :
- La hauteur du câble d’alimentation du bâtiment est supérieure à 2,75 m.
- La distance entre le fil et la chaussée doit être supérieure à 6 m au point le plus bas de la flèche.
- Sans poteau intermédiaire, le câble est tendu sur une longueur allant jusqu’à 10 mètres. La distance du poteau supplémentaire à l’autoroute n’est pas supérieure à 15 m.

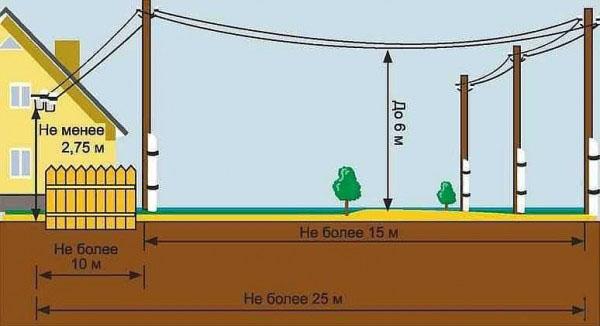

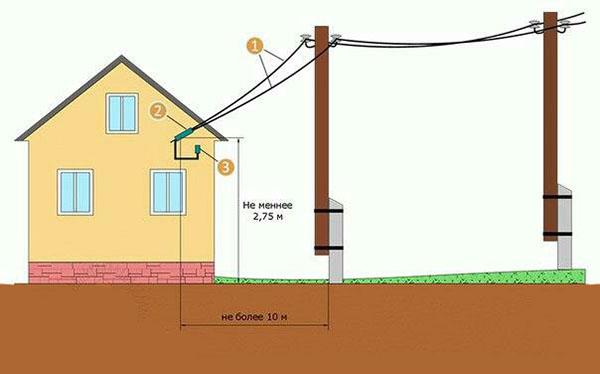

La figure montre un schéma de connexion électrique à une maison à partir d’un poteau à travers l’air et la distance entre les supports. Si la longueur de l’entrée d’électricité dans une maison privée dépasse 25 m, il ne s’agit plus d’une alimentation par câble, mais de la pose de lignes principales sur des poteaux pour fils électriques, qui est effectuée par les organisations compétentes.
L’entrée du câble dans une maison à travers un mur dans une maison en bois est réalisée dans un tuyau en acier. En entrant dans un bâtiment en briques, le tuyau peut être en plastique. Le câble est posé sur le blindage de manière cachée ou ouverte et à une hauteur inférieure à 2 m est fermé avec un tuyau en plastique ou en acier.

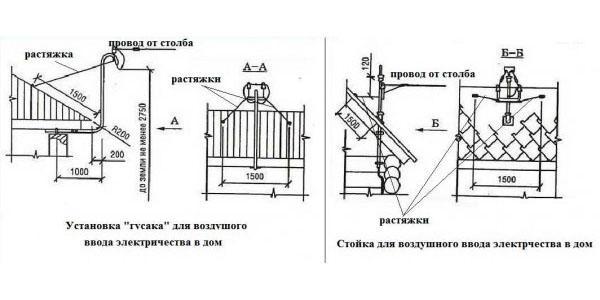

Si la hauteur de la structure est insuffisante, l’entrée de câble pour la ligne aérienne dans une maison de campagne ou une maison privée se fait à travers une crémaillère droite ou incurvée (gander). Ils diffèrent par leur forme et leur montage mural :
- L’entrée directe est fixée au mur de la maison et le câble passe par le toit. Plus tard, il se joint à un fil entrant dans le bâtiment. Dans ce cas, la pénétration d’humidité dans le tuyau n’est pas dangereuse..
- Le tuyau d’arrivée est coudé et traverse le mur de la maison. Dans ce cas, le câble passe en un seul morceau du poteau en passant par le jars pour l’électricité jusqu’à la machine d’entrée ou le compteur électrique.
La section et le matériau du câble dépendent de sa longueur :
- jusqu’à 10 m – câble en cuivre 4 mm²;
- de 10 à 15 m – fils de cuivre 6 mm²;
- section du câble en aluminium d’au moins 16 mm².
Le câble le plus couramment utilisé avec des conducteurs en aluminium en raison de son coût inférieur.
Pose du fil électrique
Il existe deux options pour l’acheminement des câbles :
- Dépassé. Un câble ou un fil d’acier est tiré le long de la piste. Un câble isolé y est attaché à l’aide d’attaches spéciales..
- Moderne. Utilisez un fil SIP isolé autoportant. Il s’étire sans cordes supplémentaires et est maintenu en place par une isolation solide ou un fil d’acier interne.
Un tel câble est le plus courant lors d’une entrée dans la maison. Sa connexion est faite avec des raccords spéciaux, qui comprennent des dispositifs de tension, des attaches et des isolateurs en porcelaine ou en plastique. Ces dispositifs sont rendus moins durables que le câble lui-même et lorsque des bâtons de neige ou des arbres tombent, le renfort est détruit et les conducteurs conducteurs tombent au sol. Le câble lui-même et son isolation restent intacts. Lors de l’élimination de l’accident, il suffit de changer les fixations et les isolants..

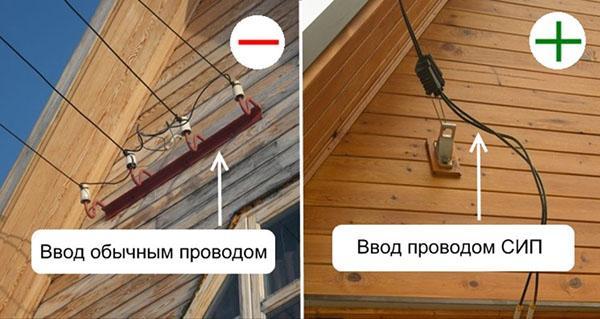

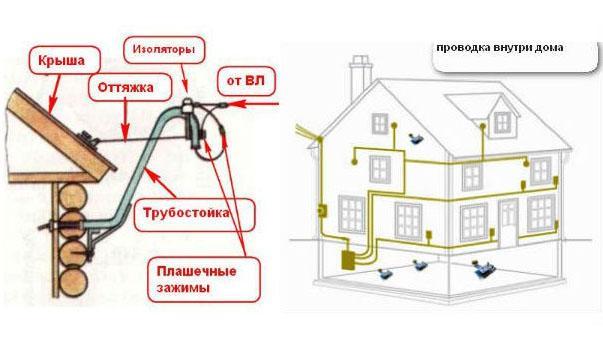

La photo montre une méthode d’entrée obsolète avec quatre fils monoconducteurs tendus sur des tasses en porcelaine et comment fixer le fil isolé autoportant sur le mur de la maison.
Comment faire une connexion souterraine (tranchée) d’électricité à une maison à partir d’un poteau

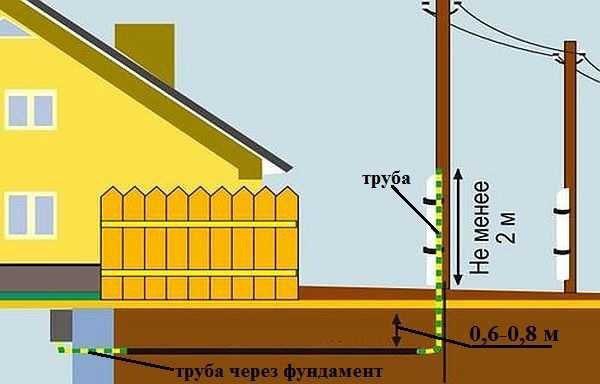

En plus de l’air, il existe un autre schéma pour connecter l’électricité à la maison depuis le poteau – le sous-sol. Avec la méthode de pose souterraine, une section du câble située dans les airs à une hauteur de 2 m du sol est protégée par un tuyau en acier qui descend jusqu’au fond de la tranchée. La profondeur de pose est :
- si un tuyau est posé dans une tranchée ou si un câble est recouvert d’une dalle de béton ou d’amiante-ciment – 0,7 m;
- le câble, simplement recouvert de terre, est posé à plus de 1 m de profondeur.
L’alimentation électrique de la maison en sous-sol s’effectue par la fondation ou par l’extérieur, par voie aérienne. Le site situé sur le mur jusqu’à une hauteur de 2 mètres est fermé avec un tuyau ou une boîte.
Avec un courant allant jusqu’à 25A et une entrée triphasée d’une puissance allant jusqu’à 15 kW, la section d’un tel fil est sélectionnée en fonction du chauffage admissible, mais pour plus de fiabilité, un câble en cuivre armé VBbShv avec une croix une section de 10 mm² est généralement installée.
La fondation d’un bâtiment en bois est considérée comme incombustible, c’est pourquoi les tuyaux en plastique sont autorisés. Ils sont installés lors de la construction d’une maison..
Si le bâtiment s’effondre, le câble peut être endommagé. Par conséquent, l’entrée sous la fondation est interdite. Il est également interdit de poser des câbles sous la chaussée..
Faire de l’entrée à travers le mur
Le câble menant à la maison doit être amené à l’intérieur. Il est posé à travers le mur dans un tuyau rempli d’un mélange ciment-sable facilement destructible ou d’un matériau similaire..

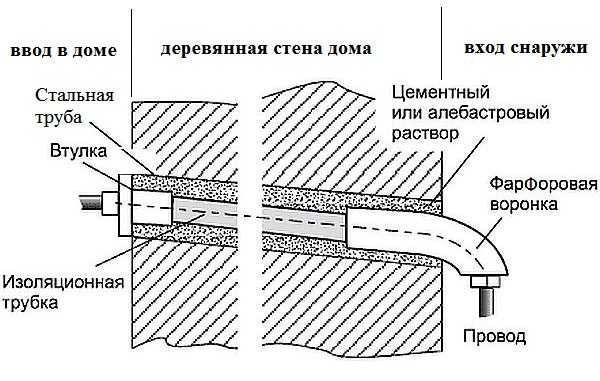

Entrée du câble électrique à travers le mur dans une structure en bois
Le plus souvent, le fil pénètre dans la maison par le grenier. Lors de la pose d’un fil d’aluminium près d’une maison en bois, il doit être remplacé par un fil de cuivre. En règle générale, pour cela, un câble VVGng avec une isolation non combustible est utilisé. Cela se fait conformément à la clause PUE 2.1.70, qui interdit la pose de fils d’aluminium dans les combles..

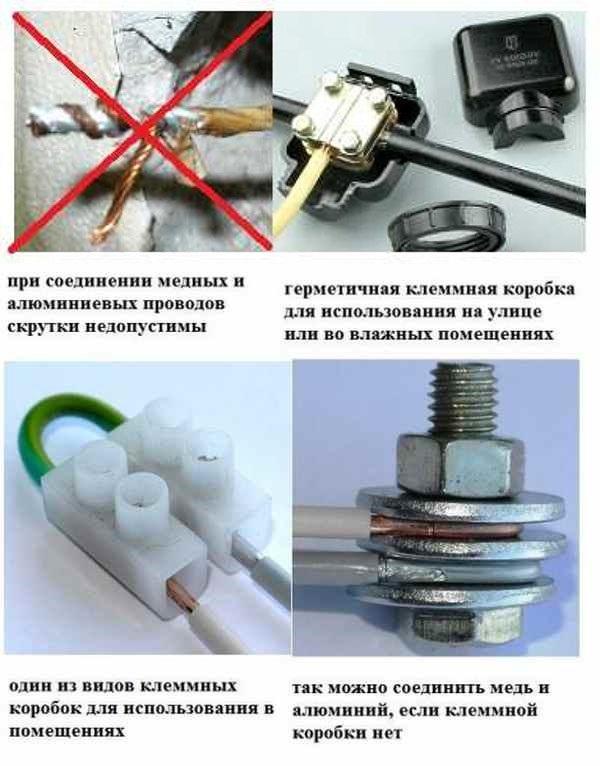

Les conducteurs conducteurs dans la rue sont connectés avec des borniers dans des boîtes scellées. En l’absence de bornier, la connexion se fait avec un boulon, et une troisième rondelle est placée entre le cuivre et l’aluminium. La figure montre comment connecter un fil isolé autoportant et un câble en cuivre.
Ne pas tordre la connexion.
L’entrée d’un câble électrique dans une maison en bois s’effectue dans un tuyau en acier d’un diamètre de 4 fois l’isolation extérieure. L’épaisseur minimale de paroi est normalisée par SP 31-110-2003 et dépend de la section du câble :
- jusqu’à 4 mm² mur pas moins de 2,8 mm;
- jusqu’à 10 mm² – 3,2 mm.
Un tuyau est installé avec une pente vers la rue. Cela empêche l’eau de s’infiltrer à l’intérieur. De plus, le tuyau est scellé avec des bouchons en caoutchouc.
Pour éviter d’endommager l’isolation, les extrémités des tuyaux sont nettoyées de l’intérieur des irrégularités avec une lime.

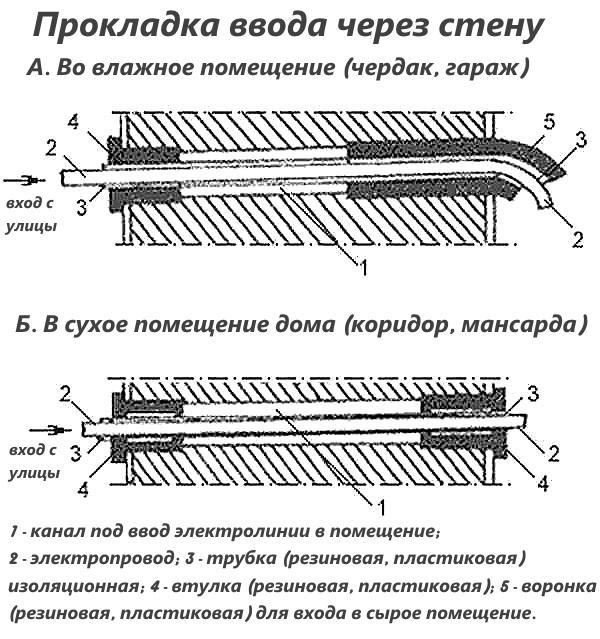

Effectuer une entrée dans des pièces sèches et humides
L’entrée dans les pièces sèches et humides se fait différemment. Ceci est associé à la nécessité de protéger le tuyau et le câble de l’humidité..
Malgré le fait que le raccordement de l’électricité du poteau à la maison soit effectué par des organisations spécialisées, vous devez savoir comment effectuer ce travail. Cela vous permet de participer à l’élaboration du projet et vous aidera à choisir la meilleure option pour la pose du câble et le suivi de la connexion.
