Pour comptabiliser l’électricité consommée, des appareils spéciaux sont utilisés – des compteurs d’électricité. Le raccordement du compteur électrique à faire soi-même est effectué selon certaines règles.
Le dispositif et le principe de fonctionnement du compteur électrique
Le principe du comptage d’électricité est le même dans les appareils de différents types, mais selon leur appareil, ils sont divisés en induction et électronique.
Compteur à induction ou électromécanique
Les compteurs à induction contiennent un disque en aluminium qui fait tourner deux bobines :
- tension connectée en parallèle avec la charge et mesurant la tension secteur ;
- courant, connecté en série avec la charge.
Plus le courant ou la tension est élevé, plus le disque en aluminium tourne rapidement, transmettant la rotation à travers un engrenage à vis sans fin à un affichage numérique mécanique. Pour réduire l’inertie de rotation du disque, il y a un aimant permanent à l’intérieur de l’appareil, qui le ralentit avec son champ.
Par diverses manipulations, de tels dispositifs de dosage peuvent être amenés à tourner dans le sens opposé. Par conséquent, les fournisseurs d’électricité les remplacent par de nouveaux appareils électroniques.
Appareil de mesure électronique
Un compteur électrique électronique convertit la puissance mesurée en un signal analogique et, plus tard, en un signal numérique.
La partie principale de cet appareil est un microcontrôleur qui garde une trace de l’électricité consommée. Il transmet un signal à un panneau à cristaux liquides ou à un affichage électromécanique, ainsi qu’au système ASKUE (système automatisé de surveillance et de mesure de l’électricité).
Ces compteurs ont une protection anti-rotation intégrée et des joints anti-magnétiques.
Schémas de connexion des compteurs d’électricité
Le raccordement du compteur au réseau dépend du nombre de phases et du courant et de la tension mesurés et ne dépend pas de la conception de ces appareils. Les borniers de ces appareils sont scellés par des contrôleurs de réseau électrique.
Compteurs d’électricité monophasés
Le raccordement d’un compteur monophasé se fait par l’intermédiaire d’un bornier étanche. Lors de l’utilisation de transformateurs de courant ou de tension, les enroulements secondaires des transformateurs y sont connectés. Il y a quatre bornes sur le bornier :
- fil de phase entrante;
- phase sortante;
- fil neutre entrant;
- zéro sortant.
La figure suivante montre le schéma de connexion du compteur électrique.
Comment connecter un compteur triphasé
Ces appareils sont structurellement trois compteurs monophasés dans un seul boîtier..
Les compteurs à induction ont trois disques en aluminium sur un axe, et les compteurs électroniques ont une carte commune.
Il y a six bornes de phase sur le bornier, situées par paires – trois entrantes et trois sortantes et la septième, zéro. Similaires aux compteurs monophasés, ils sont allumés directement ou via un transformateur. Certains modèles ont deux bornes zéro. Le schéma de raccordement d’un compteur biphasé est une version à coupure d’un compteur triphasé.
Le raccordement d’un compteur triphasé dans une maison privée est effectué en accord avec l’organisme d’alimentation électrique.
Allumer les compteurs d’électricité via des transformateurs
S’il est nécessaire de mesurer la puissance dans les réseaux dont le courant ou la tension dépasse la limite autorisée pour les appareils de mesure utilisés, le compteur est connecté via des transformateurs de courant et de tension.
Le calcul de l’électricité consommée se fait en multipliant les relevés des compteurs par le rapport de transformation.
Comment bien installer un compteur électrique
L’installation et le raccordement des appareils de mesure de l’électricité sont effectués conformément au chapitre 1.5 du PUE.
Terme de vérification d’état
Lors de l’achat et de l’installation d’un compteur électrique, vous devez vérifier la présence du sceau de vérification de l’État et sa date. Ce sceau est situé sur le corps de l’appareil, contrairement au sceau de la compagnie d’électricité situé sur le bornier.
Le trimestre est indiqué en chiffres romains, et l’année de la date de vérification d’état au verso. Selon le PUE, le délai entre la vérification de l’état et le scellement du compteur sur le site d’installation ne doit pas dépasser un an pour un appareil triphasé et deux pour un monophasé. Peu importe que l’appareil fonctionnait.
Pose de compteur électrique
Bien que l’installation de tels dispositifs soit autorisée à une hauteur de 0,8 à 1,7 mètre, elle est le plus souvent effectuée de manière à ce que l’affichage soit à un niveau pratique pour effectuer des lectures et vérifier l’intégrité des scellés..
Le compteur est installé verticalement, avec un écart maximum de 1°. Cette règle a été établie pour les compteurs à induction, dont la précision des lectures dépendait de la position, mais n’a pas été annulée avec l’avènement des appareils électroniques, pour lesquels cela n’a pas d’importance..
Si le compteur à induction est placé en position horizontale, il s’arrête. Par conséquent, la fixation de tels dispositifs a été scellée par les inspecteurs d’Energonadzor..
Exigences primaires
Les règles de base pour l’installation et le raccordement des appareils de mesure sont déterminées par des paragraphes. 1.5.27-1.5.29 PUE.
Selon ces règles, le compteur d’électricité doit être situé dans un endroit pratique pour les propriétaires de maison et les inspecteurs de la compagnie d’électricité. Le plus souvent, il est installé dans le couloir ou à la porte d’entrée. Vous devez également prendre en compte les conditions extérieures – température, humidité et autres. Dans les bâtiments à plusieurs étages de construction soviétique, de tels dispositifs étaient situés dans le tableau de bord à l’entrée..
Les appareils se montent sur un socle rigide, dans un panneau ouvert ou fermé, dans une armoire électrique ou directement au mur.

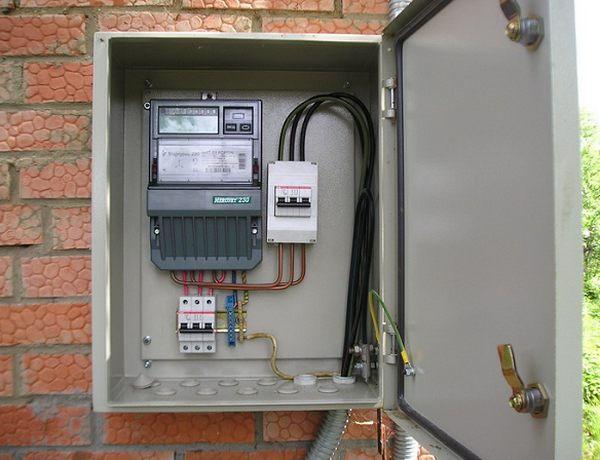

Comment connecter un compteur d’électricité dans une maison privée dans la rue
Les règles d’installation d’un compteur électrique dans une maison privée dans la rue ne diffèrent pas des règles d’installation en interne. Cependant, à basse température, l’appareil peut afficher des données incorrectes. Par conséquent, pour une installation à l’extérieur, selon PUE 1.5.27, le blindage doit être isolé et chauffé.
De plus, non seulement les propriétaires et les inspecteurs, mais aussi les personnes non autorisées auront accès au tableau de bord. Malgré cela, dans certains cas, les fournisseurs d’électricité exigent l’installation du panneau dans la rue. Cela facilite le contrôle de l’intégrité des scellés et la prise de lecture..
Compteurs électriques multitarifs
La consommation d’électricité est inégale à différents moments de la journée. Ainsi, afin de réduire la consommation d’électricité aux heures de pointe, les compagnies d’électricité proposent l’installation de compteurs électriques à deux tarifs..
Ces compteurs prennent en compte l’énergie consommée avec un coefficient croissant ou décroissant. Cela dépend de l’heure de la journée et du réglage de l’appareil. Les valeurs spécifiques varient d’une région à l’autre.
Tarif bizone :
- l’après-midi avec un rapport de 1: 1;
- la nuit, 23.00-7.00 coefficient réduit.
Tarif trois zones :
- l’après-midi, 10h00-17h00 et 21h00-23h00, le rapport est de 1: 1;
- pendant les heures de pointe, de 7h00 à 10h00 et de 17h00 à 23h00, le coefficient est augmenté ;
- la nuit, pendant les heures de charge minimale, 23h00-7h00, l’énergie est la moins chère, avec un facteur de réduction.
De tels appareils contribuent à réduire la facture énergétique, surtout si vous incluez des charges puissantes, telles que des machines à laver, des lave-vaisselle ou une chaudière pendant les heures d’électricité les moins chères..
Malgré le fait que de tels appareils et leur programmation soient plus chers que ceux à zone unique, c’est bénéfique. La combinaison du chauffage électrique et d’un compteur à deux tarifs est particulièrement efficace..
Il n’est pas difficile de connecter vous-même le compteur d’électricité. Il est important de respecter toutes les règles du PUE, sinon l’inspecteur de la compagnie d’électricité vous obligera à refaire les travaux, ce qui entraînera des surcoûts et une perte de temps.
