Une fondation en bande pour une maison est peut-être la base la plus populaire dans la construction de faible hauteur. Pour sa construction, aucun équipement spécial coûteux n’est nécessaire, car son agencement est très simple. La structure est un contour de béton armé autour du périmètre de la future structure, ainsi que sous les murs porteurs.
La base est utilisée pour la construction de divers bâtiments: des bains, des garages aux maisons en bois monolithiques.
Fondation en bande pour la maison: caractéristiques de construction
Équipez cette base d’un coussin de sable et de gravier. L’imperméabilisation est posée dessus. Avec un faible poids de la structure, le dispositif d’un coussin de sable et de gravier n’est pas nécessaire, par exemple, lors de la construction d’une maison à un étage en bois.
Lors de la construction d’une base en bande sans armature, moins de travaux de terrassement sont effectués et beaucoup moins de matériaux de construction sont utilisés que, par exemple, lors de la construction d’une fondation en bande monolithique avec armature. En conséquence, le coût de la base de bande sans renfort est beaucoup plus faible..
Il existe plusieurs types de fondations lamellaires :
- Monolithique. Elle est réalisée sur sol instable et soulevant par coulage de béton dans le coffrage avec pose préalable d’armatures. Ce type de fondation en bande pour une maison vous permet de construire des structures de toute géométrie, ne nécessite pas l’intervention d’équipements spéciaux, est fiable, mais a un poids décent.
- Fabriqué. Il peut être composé de blocs, de panneaux, de blocs et de panneaux. Les éléments de base sont livrés sur le chantier prêts à l’emploi en usine et assemblés sur place par collage. L’assemblage de cette fondation en bande pour la maison est assez simple et rapide, mais elle ne peut être utilisée que sur un sol stable avec l’intervention d’un équipement spécial..
La différence de coût avec les mêmes tailles est négligeable.
Caractéristiques d’une fondation en béton armé en bande
Toute base, y compris le ruban, est soumise à un chargement continu : processus se produisant dans le sol, conditions climatiques, masse de la structure. Si un défaut apparaît dans la fondation en bande, l’ensemble du bâtiment s’effondrera progressivement. La base de la fondation a été en béton pendant des siècles, mais il y a seulement deux siècles, ils ont commencé à la renforcer avec une barre de métal. Le renforcement du béton avec une armature en acier a reçu le nom – renforcement.
Sa résistance dépend de l’installation et du nouage corrects des armatures sous la fondation en bandes. Le renforcement de la base est utilisé dans la construction dans le but de stabiliser la structure en béton. La construction de la fondation en bande du bâtiment est un support fiable pour les murs de la maison, prenant en charge les contraintes linéaires multidirectionnelles et le soulèvement éventuel du sol.
Lorsque l’armature est fixée de manière rigide dans des conditions de retrait de la roche sous-jacente, la base commencera à s’effondrer, ce qui ne se produira pas lors du nouage, car cela crée la possibilité d’un certain équilibrage lors du durcissement du béton..
Technologie de construction de fondation en bande
Une telle base est la plus courante dans la construction de bâtiments et de structures, elle vous permet d’utiliser tous les matériaux pour les murs..
En raison de l’économie et de la simplicité, il devient possible d’organiser de vos propres mains une fondation en bande dans une construction de faible hauteur..
La base de la bande est érigée avec une marge de sécurité, le cadre ne doit pas gêner le coulage du mélange de béton, les tiges sont posées à une certaine distance les unes des autres, la connexion flottante est inacceptable.
Les matériaux suivants sont utilisés pour la fondation en bande:
- barres de renfort;
- fil de liaison;
- planches de coffrage;
- mélange de béton.
La fixation correcte du renfort de fondation en bande permet une répartition optimale de la charge.
La largeur, la hauteur et la profondeur de la bande de base peuvent varier en fonction des caractéristiques du sol et sont maintenues uniformes sur tout le périmètre.
Schéma de renforcement pour une fondation en bande pour une maison
Le processus d’accouplement a lieu perpendiculairement à la “cage”. Le modèle de tricot de renfort dépend de la destination des barres :
- Des barres de renforcement horizontales longitudinales sont posées le long de la base et supportent la charge de flexion. Selon les règles, si l’épaisseur du cadre de fondation en bande est inférieure à 15 cm, le renforcement se fait en une seule couche, si plus – en deux: en haut et en bas.
- Des pinces horizontales transversales relient le cadre, assurent la cohérence du renfort longitudinal. Pour l’auto-érection, ils sont pris sans compter, quelle que soit la longueur du ruban de fondation. Les distances entre les éléments individuels sont prises à 30 cm pour faciliter l’installation.
- Dans la fabrication d’un cadre à deux niveaux (voir ci-dessous le dessin de la fondation en bande), des pinces verticales sont également utilisées. Le diamètre et le pas de l’armature verticale sont déterminés par la largeur du ruban. Étant donné que la charge sur les tiges verticales est faible, leur section transversale est généralement de 6 à 11 mm.
Pour les zones de butée lors de l’assemblage avec chevauchement, le renfort de mur est plié de 50 diamètres de tige. Dans ce cas, la distance entre les barres ne doit pas dépasser 0,25 m, de manière optimale – ¾ de la hauteur du ruban. Les sections d’angle de la base de la bande sont renforcées avec des ancrages en forme de L ou de type U.
Étapes de construction d’une fondation en bande
La charpente métallique est calculée et érigée en fonction de la taille de la tranchée, en tenant compte de la charge attendue.
Cela se passe comme suit :
- Dans un premier temps, des pinces verticales sont assemblées le long d’un fil à plomb.
- Procédez ensuite à l’installation de la ceinture horizontale par le bas, en l’attachant aux éléments verticaux.
- Si la couche inférieure résiste à la déviation du ruban vers le bas, la tâche de la couche supérieure est d’empêcher le ruban de se plier vers le haut. Tricoter de la même manière.
- Après cela, ils fournissent la rigidité requise dans les coins grâce à des supports supplémentaires, qui sont posés plus souvent deux fois.

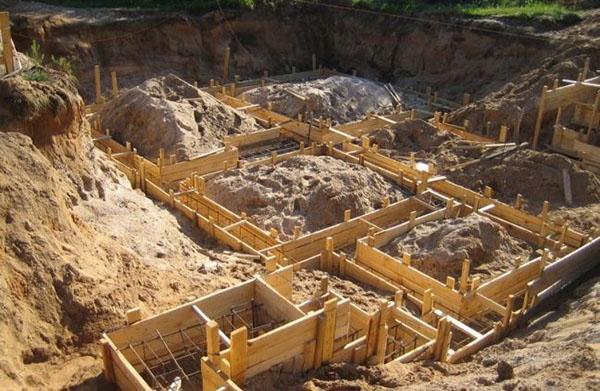

- Vous pouvez faire un coffrage sous la bande et placer le cadre, simultanément avec des tuyaux pour les communications.
- De manière uniforme, en plusieurs passes, le mélange de béton est coulé avec un nivellement couche par couche.
- Une fois le mélange durci, le ruban est imperméabilisé – le matériau de toiture ou le mastic préservera la fondation du ruban.
Lors de l’assemblage du cadre, les tiges doivent d’abord être enfoncées dans la tranchée, puis les linteaux et les ceintures de renforcement doivent être fixés sur eux à travers.
Le cadre est complètement immergé dans le mélange de béton pour éviter la corrosion..
Le dispositif d’une fondation en bande étagée
Ce type de fondation est utilisé sur les pentes. Lors de l’échantillonnage du sol, des coffrages permanents sont immédiatement installés sur les marches pour éviter les chutes de terre. Le processus est assez compliqué, car une grande profondeur nécessite un bon drainage..
Les marches en béton ne doivent pas dépasser 35 cm de hauteur.
Une fondation en bande sur une pente peut être érigée si le sol est suffisamment stable et que la pente ne dépasse pas 12 degrés. Pour une plus raide, il est préférable d’utiliser une fondation sur pieux..
La construction d’une fondation en escalier se déroule dans l’ordre suivant:
- vous devez d’abord creuser une tranchée et construire un coussin de sable et de gravier;
- puis les raccords sont tricotés et, avec l’aide de professionnels, le drainage est fait autour de la tranchée ;
- après cela, le coffrage peut être érigé et le béton peut être coulé en une seule fois.
Lorsque vous versez une base monolithique en portions, cela ne fonctionnera pas et la fondation ne tiendra pas pendant 2-3 ans.
La dernière étape est le bourrage et le nivellement du béton.
Qu’est-ce que le remblayage des fondations en bandes
Ce concept signifie la pose du sol excavé lors du creusement d’une tranchée sous la fondation en arrière.
Pour les gros volumes et une base élevée, il est conseillé d’utiliser le sol d’origine pour le remblayage extérieur..
Avec un haut niveau d’eau souterraine, le remplissage de pierre concassée est préférable, mais pour couler la fondation, la couche supérieure doit être sablonneuse.
Dans ce cas, le sol doit être humidifié et soigneusement compacté. Le remblayage n’est effectué qu’une fois la fondation complètement sèche (deux semaines après le coulage).
Pour le remplissage interne, vous pouvez utiliser n’importe quel sol, à l’exception des gros fragments (plus de 20 cm). Le compactage du sable, de l’argile, du loam sableux et d’autres matériaux n’est pas nécessaire dans ce cas. Une exception est la chape supplémentaire, alors les matériaux spécifiés doivent être compactés à 0,96 unité de l’indice de densité..
La conception de la fondation en bande vous permet de créer un coussin isolant multicouche et de produire une isolation thermique de haute qualité du sol.
