Pour l’élimination forcée des produits de combustion, les odeurs lors de la cuisson, la purification de l’air, vous devez installer une hotte de cuisine. La technologie d’installation dépend du modèle choisi, des paramètres du conduit et de la cuisine. Mais vous devez d’abord étudier les règles et règlements du travail..
Documents réglementaires et règles pour l’installation d’une hotte de cuisine
Les principales dispositions relatives à la ventilation et au chauffage sont décrites dans le SNiP 41-01-2003. Pour la cuisine, vous pouvez choisir un modèle à filtration ou avec sortie vers la ventilation (à l’extérieur). Dans le premier cas, l’air de force, en raison de la différence de pression, traverse les éléments filtrants et retourne à nouveau dans la cuisine. Dans le second, il est retiré de la pièce par le conduit. Pour installer une hotte de cuisine du premier type, vous n’avez pas besoin d’aménager un conduit d’air. Mais ces modèles ont peu de performances..

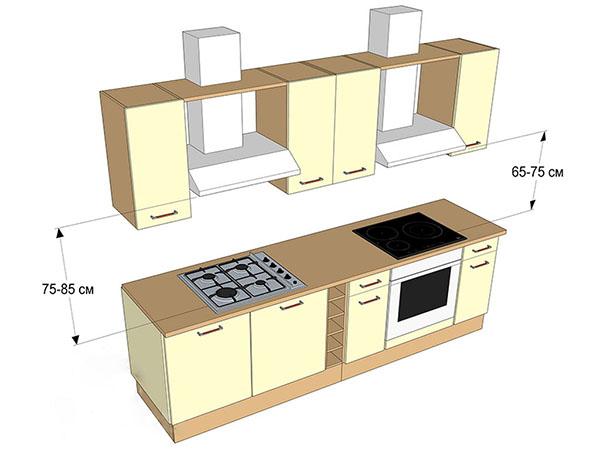

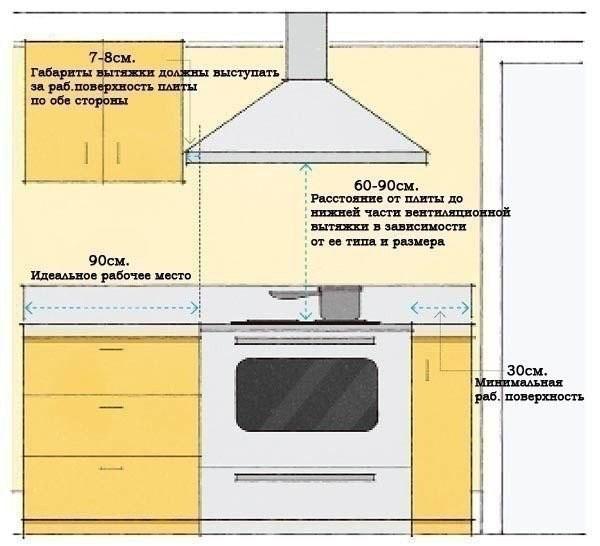

Distance entre la hotte et la table de cuisson
Pour un appareil de canal, les règles suivantes doivent être respectées :
- Distance de la table de cuisson – jusqu’à 90 cm.
- Les dimensions du modèle monté doivent être 5-7 cm plus grandes que les dimensions de la plaque.
- Lors du raccordement à une gaine de ventilation, minimiser les tours du conduit d’air. Cela améliore la bande passante du canal..
- L’utilisation simultanée d’une hotte aspirante et d’une chaudière à gaz avec un brûleur ouvert n’est pas autorisée..
Une description détaillée de la façon d’accrocher un modèle de hotte spécifique se trouve dans les instructions du fabricant. Prix d’installation – 1400-2500 roubles. De plus, vous pouvez commander le montage, le démontage de l’ancien appareil.
Le diamètre du conduit ne doit pas dépasser la taille du conduit de ventilation. Sinon, en raison de la différence de pression, le flux d’air entrera dans la cuisine à partir de la ventilation générale..
Installation d’une hotte aspirante, étape préparatoire
Une condition préalable est de monter la hotte sur une cuisinière à gaz ou une plaque électrique. Le flux d’air du local dans le conduit de ventilation doit capter les produits de combustion, la vapeur. Les armoires murales ne doivent pas gêner l’installation. Si cette condition n’est pas remplie, ils doivent être compensés. Le corps de la hotte n’entre pas en contact avec les meubles. Exception – ceci est autorisé par le fabricant.
Travaux préparatoires, avant d’installer la hotte si le tuyau de gaz interfère. Une option coûteuse consiste à coordonner le déplacement du gazoduc avec un prestataire de services. La deuxième façon est de prendre position.
Étapes de travail :
- Mesurer la distance entre le mur et le bord extérieur du tuyau.
- Faire une livraison en bois. Son épaisseur est mesurée distance + 3-5 cm.
- Fixez le support au mur à hauteur des attaches de la hotte.
Après ces travaux, le schéma d’installation de la hotte change – les dimensions par rapport à la plaque sont décalées vers la pièce. Il est important que la hotte aspirante couvre toute la zone de cuisson..

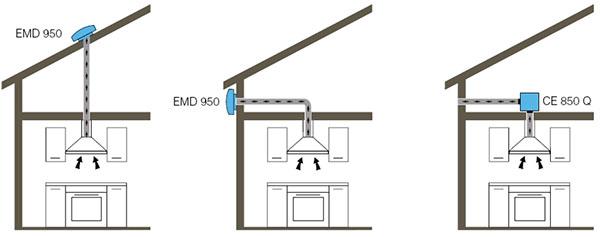

S’il n’est pas possible de se connecter à la ventilation générale de la maison, vous devez faire un trou dans le mur extérieur. Son diamètre doit être 3-4 cm plus grand que le conduit.Un «manchon» est installé dans le trou fini, les endroits de son contact avec le mur sont scellés.
Il est possible d’éliminer l’apparition de tirage inversé lorsque l’air du conduit de ventilation pénètre dans la cuisine à l’aide d’un clapet anti-retour. Il se fermera automatiquement si le sens du flux change.

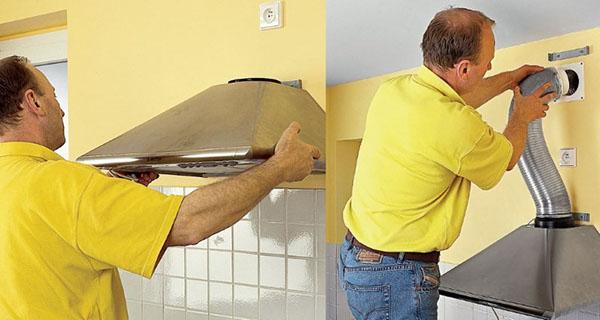

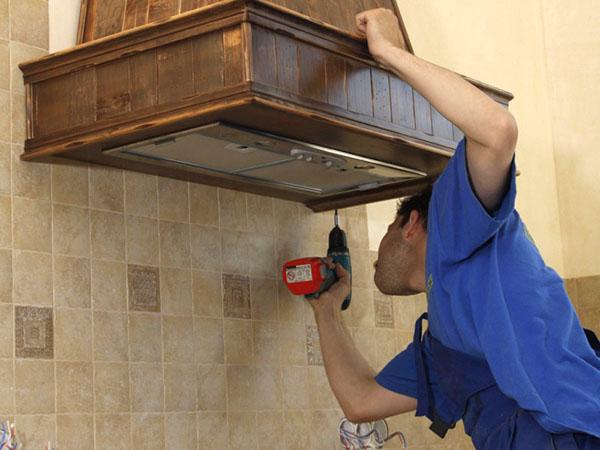

Installation de hotte murale
Avant d’installer la hotte dans la cuisine, vous devez mesurer ses dimensions globales. Les modèles muraux sont fixés au mur selon un motif similaire aux auvents à charnières. Le nombre de points de fixation est de deux à quatre. Pour terminer le travail, vous avez besoin d’une perceuse électrique, d’un ruban à mesurer, d’une règle, d’un niveau de construction. Parfois, il existe un gabarit en papier pour l’emplacement des trous dans l’emballage. Utilisez des supports de capot standard. Une exception est l’utilisation de supports si le tuyau de gaz interfère.
Étapes d’installation :
- Déballage du modèle, vérification du contenu et du fonctionnement du moteur électrique.
- Marquage et perçage de trous sur le mur.
- Installation du boîtier, fixation avec des vis.
- Fixation du conduit d’air.
- Etanchéité des conduits d’air.
- Connexion électrique.
L’un des problèmes de fonctionnement du dispositif d’échappement est l’apparition de bruit. Ceci est le résultat des vibrations du boîtier. Des tampons en plastique ou en caoutchouc peuvent être utilisés pour le réduire. Ils sont installés avant d’installer la hotte plate sur son dos..
Les commandes (boutons) sont en façade. Le calcul de la hauteur de la fixation du boîtier est fait en tenant compte du libre accès à ceux-ci.

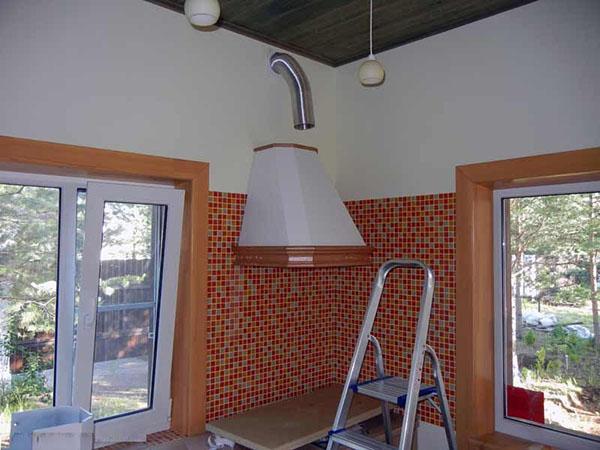

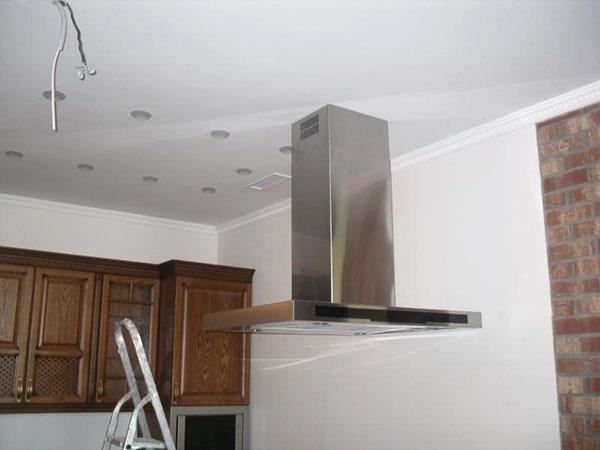

Installation du modèle de dôme
Le schéma de montage de ces modèles dépend du type – mur, coin ou îlot. L’installation d’une hotte dôme de type îlot est la plus délicate, puisque la fixation s’effectue au plafond. Les autres modèles sont montés selon le schéma standard. Le modèle îlot s’achète si le poêle n’est pas contre le mur, mais dans la partie centrale de la cuisine.
Procédure de montage :
- Déterminer l’emplacement d’installation.
- Après le déballage, vérifiez le contenu de l’emballage. Contrairement à la fixation de la hotte au mur, le dôme est fixé au plafond. Pour ce faire, utilisez des broches avec des pinces ou des câbles..
- Élaboration d’un schéma de conduit. Il est posé sur le canal de construction commun ou sur le trou dans le mur.
- Pose des fixations au plafond.
- Calcul de la distance entre la hotte et la table de cuisson. La hauteur minimale d’installation de la hotte au-dessus de la cuisinière à gaz est de 75 cm. Pour les modèles à induction et électriques, cette valeur n’est pas normalisée.
- Fixation du meuble au plafond.
- Installation du conduit d’air, vérification de son étanchéité.
Le boîtier décoratif donne un bel aspect, protège le conduit de ventilation des dommages mécaniques. Pour les modèles en îlot, il doit être raccourci si la hauteur sous plafond n’est pas standard.
L’installation de la hotte îlot se fait avant l’installation du plafond suspendu ou tendu..

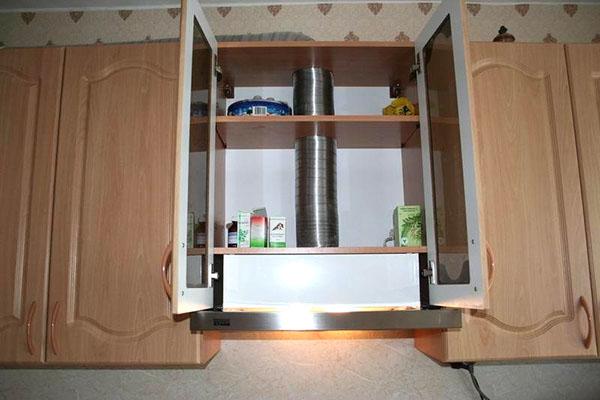

Hotte aspirante intégrée
Pour créer un intérieur de cuisine unique, ils préparent la fixation de la hotte intégrée au meuble. L’avantage de ces modèles est qu’ils sont partiellement ou complètement cachés dans des armoires murales spéciales. Mais le travail d’installation est plus difficile qu’avec les options murales. Il est nécessaire de préparer des trous dans les meubles, de donner accès au dispositif d’échappement pour son inspection, sa prévention et sa réparation.
Caractéristiques d’installation :
- Le plan inférieur de l’armoire ne doit pas être plus bas que les ouvertures d’entrée de la hotte.
- Tous les trous technologiques téléchargés sont réalisés dans l’armoire – pour la fixation du boîtier, la pose du conduit de ventilation.
- La première étape de l’installation – fixation de l’armoire au mur.
- Ensuite, une hotte avec un amortisseur est installée. Cela réduira la probabilité d’une inversion de poussée..
- Acheminement des conduits.
Pour protéger les meubles des effets thermiques aux endroits de contact avec le corps, avant d’installer la hotte de cuisine, vous pouvez installer des joints en caoutchouc maison. Une alternative est le traitement avec un scellant résistant à la chaleur. Cela réduira le bruit et les vibrations pendant le fonctionnement de l’appareil..
L’assemblage et l’installation doivent être effectués après l’installation de l’ensemble de l’unité de cuisine. Mais les dimensions du modèle et le schéma de son emplacement dans le placard sont préalablement calculés..
Sélection de conduit d’air
En plus du choix d’un modèle, vous devez établir un schéma expliquant comment conduire une hotte d’extraction à la ventilation pour éliminer les odeurs désagréables et les produits de combustion du poêle. Avant cela, un conduit d’air est sélectionné – un canal pour le passage des masses d’air. Ses propriétés et son matériau dépendent de l’emplacement de la sortie (trou dans le mur, conduit de ventilation de la maison commune). La condition est le nombre minimum de tours. Cela réduira la résistance de l’air, ce qui aura un effet positif sur la traction..

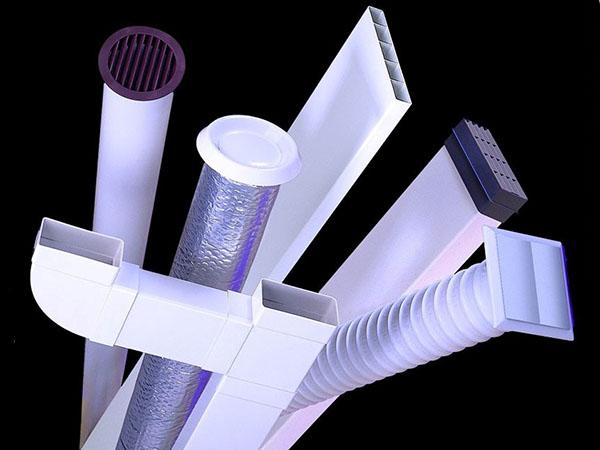

Types de conduits d’air :
- Plastique. Ils peuvent être carrés ou ronds. Avantages – résistance à l’air minimale, durabilité. L’inconvénient est la complexité de l’installation.
- Aluminium ondulé. Ils n’ont pas besoin d’utiliser des connecteurs, ils s’étirent et se rétractent. Inconvénient – la probabilité de bruit pendant le fonctionnement.
Diamètre du conduit d’air – 125-200 mm. Pour les pièces d’un volume allant jusqu’à 35 m³, des modèles d’une taille de 150 mm sont utilisés.

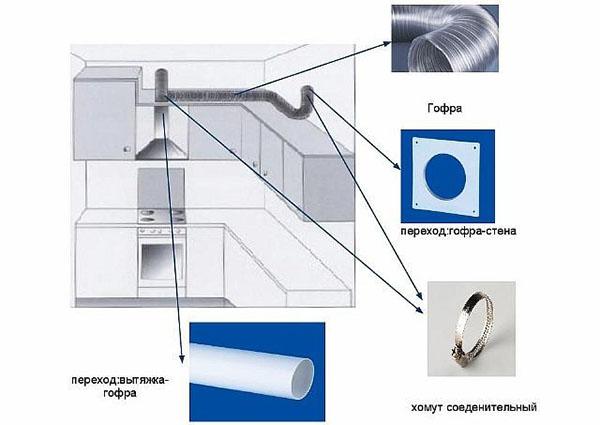

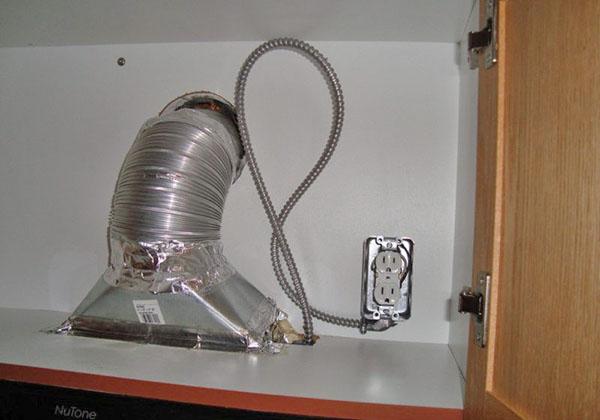

Raccordement conduit d’air
Le schéma d’installation de l’ondulation sur la hotte dépend du modèle de conduit. Pour les tuyaux en plastique, un adaptateur spécial est utilisé, pour les tuyaux ondulés – un collier. Il est important d’assurer l’étanchéité de toutes les connexions. Par conséquent, ils sont traités avec un scellant. Lorsqu’il est connecté à un canal domestique commun, une grille de protection est utilisée. Il est nécessaire de protéger contre la pénétration d’éléments étrangers dans le système..
Avant d’installer la hotte dans le conduit, vous devez vérifier son état – pas de débris, l’intégrité du canal, la présence de traction. Des pinces avec supports sont utilisées pour le montage mural. Leur surface intérieure doit être caoutchoutée. Il compense les vibrations, réduit le bruit.
Vérifier que le travail est fait avant d’installer le peeling décoratif. Le dispositif d’échappement doit fonctionner dans tous les modes spécifiés.
Source de courant
Le mode d’emploi doit décrire comment la hotte est connectée au secteur. La puissance des modèles ne dépasse pas 0,5 kW, par conséquent, une ligne électrique séparée n’est pas nécessaire. Vous pouvez vous connecter à la prise de courant ou à la multiprise la plus proche dans la cuisine. Si la hotte est fournie sans prise, elle peut être connectée de deux manières.
La première consiste à acheter et à attacher une fiche (scellée) aux fils. La seconde est l’utilisation de terminaux. Ils relieront les réseaux à un câble avec des contacts sur le standard installé dans la cuisine. La sortie d’échappement doit être mise à la terre. S’il est situé à proximité de la table de cuisson, il y a un couvercle de protection dessus..
