La lumière dans la pièce doit être allumée et éteinte. Il existe des interrupteurs pour cela. Mais un interrupteur classique allume les lampes à partir d’un seul endroit et l’installation de l’interrupteur en parallèle ne résout pas ce problème..
Un interrupteur de passage est nécessaire pour contrôler l’éclairage à partir de deux emplacements. Dans le circuit de commande d’éclairage à partir de trois endroits, des interrupteurs croisés sont ajoutés à deux passages.
Dispositif et principe de fonctionnement des interrupteurs pass-through
Un interrupteur de passage est un appareil qui vous permet d’allumer et d’éteindre la lumière à partir de deux endroits et est installé par paires, par exemple, à différentes extrémités d’un long couloir ou en haut et en bas d’escaliers.
A ne pas confondre avec un interrupteur à deux positions – il s’agit d’un interrupteur double conventionnel dans lequel les deux groupes de contacts se ferment en même temps.
Comment connecter un interrupteur pass-through

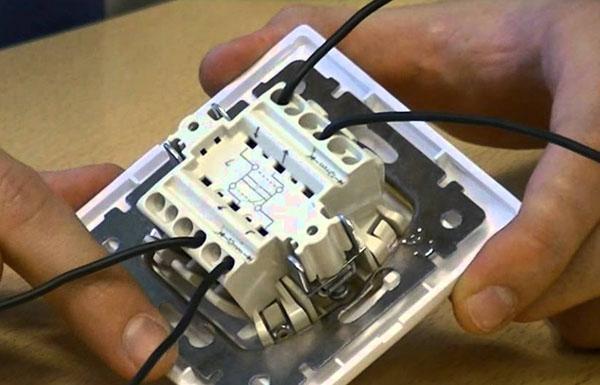

Dans le circuit de connexion des interrupteurs pass-through, trois fils arrivent à chaque appareil :
- on fournit une phase à l’interrupteur ou de l’interrupteur à la lampe ;
- les deux autres connectent les commutateurs ensemble.
Lors de la pose du câblage, au lieu de trois fils séparés dans le disjoncteur, vous pouvez utiliser un câble à trois conducteurs.
En fait, ce n’est pas un interrupteur, mais un interrupteur. Ces appareils n’ont pas de position « marche » définie. La phase arrive à l’interrupteur, puis, selon la position de la clé, est acheminée vers l’un des fils reliant les appareils. Le commutateur de sauvegarde a également deux positions et le fil sortant est connecté à l’un des fils de connexion.
Si les deux appareils sont connectés à l’un des fils, alors le circuit est fermé et la lampe est allumée, sinon le circuit est ouvert et la lumière est éteinte. Par conséquent, pour allumer et éteindre le lustre, il est nécessaire de basculer l’interrupteur de passage dans une position différente..
Conception de commutateur de passage
Contrairement à un interrupteur conventionnel, qui a deux contacts – mobile et fixe et deux bornes pour connecter les fils, dans les interrupteurs traversants, il y a trois bornes et contacts – deux fixes pour connecter les fils et un mobile pour connecter une phase ou un lustre.
Les interrupteurs à double traversée sont deux constructions indépendantes dans un boîtier avec six bornes. C’est en quoi ils diffèrent des doubles interrupteurs classiques, dans lesquels les contacts mobiles sont reliés par un cavalier intégré..
Comment faire un interrupteur d’éclairage traversant avec vos propres mains
En l’absence d’interrupteur traversant, vous pouvez le faire vous-même à partir de deux interrupteurs conventionnels – une clé et deux touches et l’utiliser à la place d’un interrupteur traversant dans le circuit pour allumer la lumière à partir de deux endroits. Les appareils doivent appartenir à la même entreprise.
La conception de l’appareil doit permettre de déployer l’un des contacts mobiles et de réarranger le fixe :
- retirez l’interrupteur à deux boutons du boîtier ;
- retirer l’un des contacts mobiles ;
- démonter le contact fixe lié au contact mobile retiré, le tourner de 180° et le mettre en place ;
- installez le contact mobile précédemment retiré, en le tournant également à 180 °;
- assembler l’interrupteur et installer la clé à partir de l’interrupteur à un bouton.
Après la modification, lorsque la clé est commutée, l’un des contacts se fermera et l’autre s’ouvrira.
Le contact fixe peut être retiré du dispositif à une touche. Dans ce cas, il n’a pas besoin d’être retiré du dispositif à deux touches..
Contrôle de la lumière à partir de trois emplacements ou plus
En plus d’allumer les lampes à partir de deux endroits, il existe des situations dans lesquelles cela ne suffit pas. Il est nécessaire d’éteindre la lumière depuis différents coins de la pièce, dans un long couloir avec beaucoup de portes et autres. Pour cela, des commutateurs croisés ou intermédiaires sont utilisés. Un autre nom pour cet appareil est un interrupteur d’inversion..
Allumer les commutateurs croisés
Les interrupteurs de passage sont reliés par deux fils. Si les deux interrupteurs sont connectés à l’un d’eux, alors le circuit est fermé et la lampe est allumée, sinon elle est éteinte.
Dans le schéma, le commutateur croisé est inclus dans l’espace entre deux fils reliant les traversées. On l’appelle crossover, car il inverse la connexion des fils entrants et sortants et la connexion des commutateurs pass-through les uns aux autres..
Un tel appareil est connecté avec deux paires de fils. Le nombre de points de contrôle peut être quelconque et le nombre de commutateurs croisés est toujours inférieur de deux – au début et à la fin du circuit, des dispositifs de passage sont installés.
Conception de commutateur croisé
Dans les appareils ordinaires à touche unique, capables de contrôler un seul groupe de lampes, 6 contacts – 2 mobiles et 4 fixes. Les fabricants mettent le schéma de l’appareil à l’envers. Ceci est fait pour faciliter la connexion..
Les appareils à deux et trois touches, capables de contrôler respectivement deux ou trois appareils électriques, sont deux ou trois appareils séparés dans un même boîtier et disposent d’un double ou triple jeu de contacts et de bornes pour la connexion.
Un commutateur croisé peut être installé à la place d’un commutateur pass-through. Dans ce cas, certains des terminaux restent déconnectés..
S’il n’y a pas de commutateur croisé, un commutateur à double passage peut être installé à la place. Dans ce cas, les contacts fixes sont pontés de manière à ce que le schéma de commutation corresponde au dispositif intermédiaire.
Connexion de commutateurs pass-through et croisés
De tels dispositifs sont installés de la même manière que les prises et interrupteurs conventionnels dans des boîtiers de montage ou directement sur le mur. Les interrupteurs installés doivent être connectés selon le schéma établi.
Symboles des différents types d’interrupteurs
Sur les schémas de câblage schématiques, sur lesquels tous les fils sont appliqués, au lieu des interrupteurs, leurs contacts sont représentés. Mais sur les schémas unifilaires et un plan de localisation des appareils électriques, ces appareils sont indiqués par des symboles.
Un interrupteur simple (une touche) ordinaire, qui ferme le circuit dans une seule position, a la forme d’un cercle, à partir duquel une ligne oblique qui ressemble à la lettre “G” va vers le haut.
À l’image d’un interrupteur double (à deux touches), allumant séparément deux groupes de lampes dans un lustre, il existe deux de ces lignes. Ils sont orientés dans des directions différentes.
L’interrupteur de passage, qui vous permet d’allumer la lumière à partir de deux endroits, est également représenté sous la forme d’un cercle, mais il y a deux lignes obliques en forme de lettre “L”. Envoyez-les dans des directions opposées.
Un double interrupteur de passage est représenté comme deux simples côte à côte.
L’interrupteur en croix ou intermédiaire a la forme d’un cercle avec quatre lettres “G”, et ils sont dirigés dans des directions différentes.
Câblage
Les fils de ces appareils sont posés avec des fils cachés dans des rainures et lorsqu’ils sont ouverts dans des canaux de câbles.
Le câblage rétro est posé de manière ouverte, sur des rouleaux.
Le nombre de fils nécessaires au raccordement dépend de la conception de l’appareil :
- aux points de contrôle uniques – 3;
- au premier passage traversant double (auquel la phase est fournie) double – 5;
- au deuxième double point de contrôle (auquel les lampes sont connectées) – 6;
- 8 fils sont posés sur les interrupteurs intermédiaires pour chaque clé.
Pour faciliter la connexion, il est conseillé d’utiliser des câbles avec des fils multicolores.
Les interrupteurs traversants et croisés sont des dispositifs qui vous permettent de contrôler l’éclairage à partir de différents endroits. Ils facilitent l’allumage et l’extinction de la lumière pour les résidents de la maison..
