Les portails coulissants sont des produits confortables et fiables qui étaient considérés comme un article de luxe il y a quelques années et coûtaient très cher. Ils présentent de nombreux avantages – fiabilité, manipulation facile, durabilité élevée, gain de place, fonctionnalité. tout cela justifie pleinement l’investissement. De plus, il existe de nombreuses options et modèles qui peuvent être utilisés pour clôturer des cours de différentes tailles. Mais cela vaut toujours la peine de réfléchir à la façon dont vous pouvez fabriquer un portail coulissant de vos propres mains. Bien sûr, ce processus nécessite quelques connaissances, la fabrication n’est pas une chose si facile, mais si toutes les étapes et tous les principes sont suivis, le résultat sera une conception fiable et durable..
Découvrez : 1 cent mètres carrés – combien de mètres!
Caractéristiques des portails coulissants de vos propres mains
Si vous décidez de fabriquer un portail coulissant de vos propres mains, vous devez d’abord étudier les caractéristiques de ces produits. Les dessins ont commencé à être utilisés il y a environ 50 ans. Initialement, ils étaient installés à l’entrée du territoire des grandes entreprises et des entrepôts. Au fil du temps, les produits ont été améliorés, complétés, mis à jour, en conséquence, ils sont devenus les moins chers et les plus abordables.
Si pendant environ 15 à 20 ans, les portails coulissants étaient l’attribut principal des cours riches et des clôtures de vastes zones de complexes industriels, on les trouve maintenant souvent dans le secteur privé. Ils sont utilisés pour clôturer les cours, les garages et même pour les chalets d’été..
Parmi les caractéristiques positives des portails coulissants, citons :
- Dimensions compactes. Cette propriété est particulièrement vraie dans les cas où la cour est suffisamment petite ou la zone de déplacement entre les zones voisines est limitée. Les structures ne peuvent jamais endommager une voiture qui passe avec des châssis et d’autres pièces.
- Haute résistance à l’usure. Les portails battants ont des charnières qui s’affaissent avec le temps sous le poids des ouvrants, ce qui nuit à la qualité des produits. Mais quant aux structures coulissantes, elles n’ont pas de tels problèmes, elles ont une répartition uniforme du poids sur les supports à rouleaux..
- Excellente protection et sécurité. Les produits ont une construction solide qui ne se prête pas à la rupture. Un système bien conçu est capable de résister à l’éperonnage des véhicules les plus lourds.
- La construction durable résiste aux vents violents, aux blizzards et aux ouragans.
- Contrôle simple et pratique.
Ce n’est qu’une partie des qualités positives des portails coulissants. Mais encore, même ils permettent de comprendre que ces appareils sont vraiment fiables et fonctionnels..
Types de structures
Tous les types de structures sont d’apparence similaire, ils diffèrent par la façon dont les rouleaux se déplacent lors de l’ouverture et de la fermeture des structures. Dans chaque système, des mécanismes avec un dispositif à rouleaux sont utilisés, mais leur installation s’effectue de différentes manières.
Portails coulissants suspendus
Le dispositif de structures permet de les installer à l’état suspendu. Des chariots avec mécanisme à rouleaux sont installés sur la poutre de support; le vantail du portail se déplace le long d’eux, qui est fixé sur les poteaux dans la zone supérieure de la chaussée. Ils fonctionnent sur le même principe que les portails coulissants conventionnels..
Si vous décidez de fabriquer ces portes en particulier, assurez-vous d’acheter des éléments de haute qualité pour fixer la structure. Ils doivent être fabriqués dans un matériau durable, il est préférable de les acheter dans des quincailleries spécialisées..
Le matériau en acier convient aux portails suspendus. Il doit avoir un revêtement supplémentaire galvanisé ou PVC. Cela augmentera la résistance de la structure à divers événements météorologiques négatifs..
Les produits de clôture s’ouvrent le long du mur, ils ne nécessitent donc pas d’espace supplémentaire. Si vous le souhaitez, ils peuvent être complétés par un entraînement électrique, ce qui garantira une utilisation et un contrôle pratiques.
Parmi les avantages des structures figurent :
- Les portails suspendus sont des produits compacts, ils économisent considérablement de l’espace, n’occupent pas une grande surface.
- Haute résistance. Grâce à cela, la structure est capable de résister aux conditions météorologiques négatives, au vent fort.
- Il n’est pas nécessaire d’effectuer un nettoyage supplémentaire du territoire de l’entrée devant la maison de la neige.
Portails coulissants en porte-à-faux à faire soi-même
Ce type de conception est le plus courant. Il a une ceinture de contrepoids montée sur des blocs en porte-à-faux. Le principal avantage du produit est qu’il n’y a pas de contact de la poutre porteuse inférieure avec la chaussée.
Malgré le fait que les produits soient demandés, il est très difficile de les fabriquer de vos propres mains. Une console ou un canal sert de base. Cet élément maintient l’aile de la structure lors de l’ouverture et de la fermeture du portail..
Les modèles modernes n’ont pas de guides haut et bas. Grâce à cela, la voiture peut conduire en toute sécurité dans la cour. La toile est suspendue à une poutre spéciale, qui est installée sur des rouleaux, c’est la surface du produit qui est déplacée.
Les avantages des portails coulissants en porte-à-faux incluent :
- La large ouverture permet un déplacement confortable de la voiture sans risque particulier d’endommagement soudain des éléments de la structure de protection.
- Haute sécurité et protection contre le cambriolage.
- Pour faciliter l’utilisation, vous pouvez installer un entraînement automatique spécial.
- La toile est à une hauteur de 10 cm de la surface de la terre, donc les chutes de neige, la saleté n’ont pas d’effet négatif sur l’état du produit.
- Matériau solide, base solide de la console permet à la structure de résister à de lourdes charges, au vent fort.
- La porte n’a pas d’éléments de châssis, de sorte que les structures prennent peu de place dans la cour.
Portes coulissantes bricolage
Les portes avec un dispositif de rail sont considérées comme une option populaire, elles sont souvent installées à l’entrée de la cour. Un rail est utilisé comme support, la toile est déplacée le long de celle-ci à l’aide d’un rouleau.
Le rail est installé le long de la ligne de mouvement du portail, au ras de la route. Grâce à cela, une sécurité élevée est maintenue lors du passage de la voiture. La portée maximale entre les poteaux doit être de 6 mètres.
N’installez pas de barrière avec un mécanisme de rail dans les régions où les congères sont fréquentes. La neige peut s’obstruer dans le dispositif de rail, en conséquence, la glace se forme, ce qui interférera avec le fonctionnement normal de la porte..
Les avantages incluent :
- Le châssis a un élément de support, il n’y aura donc pas d’affaissement pendant le fonctionnement.
- La porte a un dispositif assez simple, vous pouvez donc facilement les fabriquer vous-même..
- Le vantail a une taille compacte, ne nécessite pas beaucoup d’espace et est égal à la largeur de l’ouverture d’entrée.
Portes coulissantes à rouleau bricolage
Les portes roulantes sont généralement installées dans la zone de l’entrée de la cour. Mais ils ne conviennent pas pour un garage. Le fait est que les produits ont une structure solide et que les murs de la structure du garage ne permettent pas toujours de placer la toile. De plus, le mécanisme ne peut pas être placé complètement sur le côté lorsque le portail est ouvert..
Le dispositif de produit a un profil de guidage qui est attaché à la zone inférieure du produit. De plus, il existe un mécanisme à rouleaux avec des roulements, un cadre et d’autres composants nécessaires pour fixer et maintenir le portail..
Appareil et principe de fonctionnement
Avant de fabriquer un portail coulissant de vos propres mains, vous devez étudier leur structure et leur principe de fonctionnement. L’option la plus populaire est la conception en porte-à-faux, mais il est très difficile de la fabriquer vous-même. Mais ces produits sont parfaits pour les régions aux conditions météorologiques en constante évolution..
La construction et l’installation de portails de type cantilever ne nécessitent pas d’investissements financiers importants. Mais d’abord, il convient de considérer le principe de fonctionnement du produit..
La base des portails coulissants en porte-à-faux comprend les éléments suivants :
- Toile. Cadre principal auquel le cadre intérieur et le contrepoids sont soudés. Ces pièces sont fixées à la poutre de support. Le revêtement peut être fixé sur un ou deux côtés.
- Hypothèque. Il s’agit d’un canal qui est fermement soudé à la cage d’armature et est coulé avec une base de fondation affleurant la surface du sol. C’est l’élément principal, les blocs de console y sont fixés, entraînement automatique.
- Blocs de console. Mécanismes de support avec un dispositif à rouleaux, ils sont fixés au canal par soudage. Leur installation est réalisée dans une zone avec une poutre inférieure porteuse. C’est la base du produit; des charges accrues y sont placées. Avec l’aide de celui-ci, le libre mouvement de la toile est effectué, il vaut donc la peine d’aborder la mise en place des blocs de console en toute responsabilité..
- Attrapeurs. Des pièges (inférieurs et supérieurs) sont fixés à la zone avec le pilier de support, cette zone est située en face de la fondation sous les supports de rouleaux. Lors de la fermeture, le rouleau d’extrémité passe dans la zone du piège inférieur. La bande s’élève de 5 mm, éliminant ainsi le poids exercé sur la zone des blocs en porte-à-faux. Le piège supérieur assure une fermeture étanche, empêche le vent (la ceinture se desserre pendant le vent).
- Support de fixation supérieur avec roulettes. L’élément est placé sur la zone du poteau de console au-dessus des blocs. Il est nécessaire de protéger contre le desserrage et la déformation du vantail lors du déplacement..
- Entraînement automatique. Le choix de cet élément dépend du poids du produit et des conditions climatiques de la région. L’installation est effectuée conformément aux instructions.

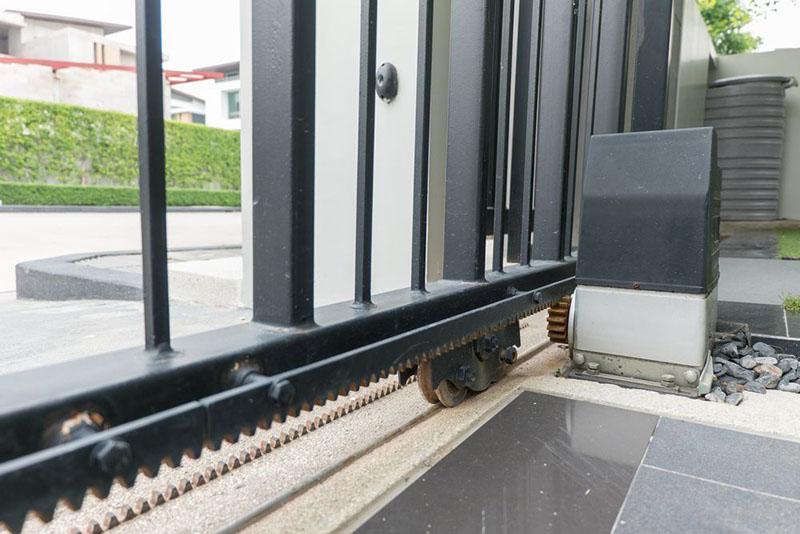

Caractéristiques de la sélection d’un entraînement automatique
Lorsque vous envisagez des options pour les portails coulissants, vous devez faire attention aux modèles à entraînement automatique, cet élément n’est pas requis, mais sa présence simplifie grandement le fonctionnement, élimine le besoin de faire de gros efforts lors de l’ouverture des portes. Après l’avoir installé, vous n’aurez pas besoin de quitter constamment la voiture pour faire reculer le portail.
Pour les portails, il vaut la peine d’utiliser des entraînements électriques spéciaux, mais vous pouvez fabriquer cet élément vous-même.
Dans ce cas, utilisez un moteur et un réducteur de puissance adaptée. Pour les structures petites et peu lourdes, un opérateur de porte de garage bon marché convient.
Les variateurs doivent être choisis en fonction du poids de la structure :
- pour les produits pesant 250-300 kg, il est utilisé avec une puissance de 200-250 W;
- pour les ouvrants pesant 500-600 kg, une puissance de 350-400 W conviendra;
- produits pesant de 800 kg à 1 tonne – 500-600 W.
Lors du choix d’un entraînement automatique, une attention particulière doit être portée à l’indicateur d’alimentation. Pour les régions aux hivers rigoureux, il est préférable d’acheter des options avec une marge de 20 à 30 %, afin que le moteur fonctionne sans interruption à basse température. Cet élément n’est installé qu’une fois tous les travaux de fabrication et d’installation du portail terminés..
Comment faire un portail coulissant de vos propres mains
Avant de fabriquer, il convient de considérer comment la porte est agencée, de quel appareil elle dispose, vous pouvez regarder une vidéo avec des modèles de produits populaires, une fabrication étape par étape. Tous ces matériaux aideront à faire un design de haute qualité et fiable. Si vous doutez de vos capacités, il est préférable de faire appel à des professionnels, mais préparez-vous au fait que la personnalisation sera assez coûteuse.
Il est préférable de fabriquer de vos propres mains des portails simples sans automatisation et autres cloches et sifflets. Dans le processus, vous ne rencontrerez pas de problèmes imprévus, en raison desquels vous devrez peut-être arrêter de travailler. Si toutes les étapes et règles sont suivies, le résultat sera une conception fiable et durable..
Préparation des instruments
Avant de procéder à la construction d’une structure coulissante, il convient de préparer l’inventaire requis.
Vous devriez avoir à portée de main les outils de la liste :
- Bulgare;
- Machine de soudage;
- marteau;
- Tournevis;
- niveau;
- roulette pour faire des calculs importants;
- pelles.
Presque tout le monde a à la maison des outils de la liste ci-dessus, la seule exception est la machine à souder. Si les finances le permettent, vous pouvez l’acheter. Si l’argent est serré, vous pouvez emprunter cet appareil à des amis ou à des parents..

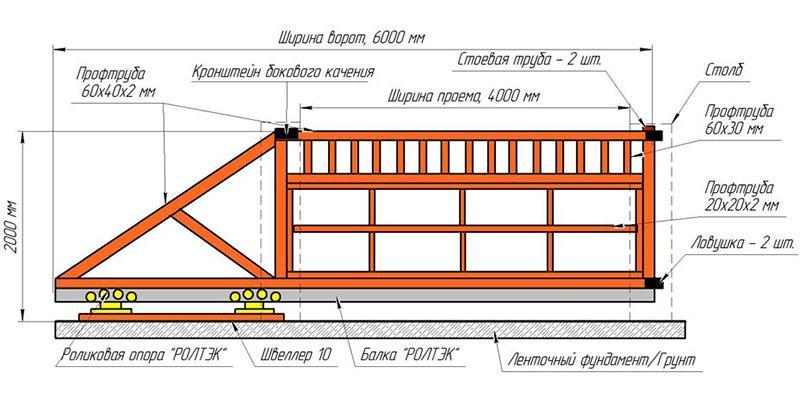

Création de dessins et schémas
Pour la fabrication de portails coulissants, des dessins et des schémas seront nécessaires, ce qui devra être fait avant de commencer les travaux. Une instruction vidéo détaillée sur Internet vous aidera à faire un dessin indiquant les mesures et les calculs exacts. Avec lui, il sera possible de calculer la quantité de matériaux nécessaires, en tenant compte du stock.
La partie cadre est réalisée en soudant un tube de dimensions 60×40 mm. Ensuite, deux tuyaux verticaux avec des paramètres de 60×40 mm sont fixés, chacun de 2 mètres de long. Le premier est attaché au bord, le second va à 4,4 mètres du bord du tuyau horizontal.
En outre, au niveau des extrémités supérieures de ces tuyaux, un tuyau horizontal d’une longueur de 4,4 mètres est soudé. Le bord libre de l’élément horizontal inférieur et le bord de l’élément supérieur sont fixés avec un tuyau, en respectant un angle de 256 cm.
La zone du cadre est remplie de tuyaux verticaux 40×20 mm. Après cela, vous pouvez marquer le cadre de puissance..
Si vous décidez de fabriquer un produit sans fondation, vous n’avez pas besoin de le marquer sur le schéma, mais néanmoins, sans lui, le produit s’avérera si solide et stable. La fondation est faite en creusant, il est préférable de faire une fosse en forme de U d’une profondeur d’au moins 1,5 mètre.
Avec une longueur d’ouverture de 4 mètres, la section doit être d’au moins 6 mètres. La garde au sol sur le schéma doit être marquée d’une longueur d’au moins 75 mm.
Le cadre de puissance est constitué d’un canal (sa longueur doit être d’au moins 2,2 mètres et une largeur de 20 cm). Un renfort d’une hauteur de 150 cm est également utilisé pour cela. Ces éléments doivent être perpendiculaires les uns aux autres..
Toute la structure doit être bétonnée, puis une plate-forme pour l’entraînement et un support y sont fixés. Ensuite, les rouleaux sont attachés: les inférieurs au support et les supérieurs à la colonne. Les pièges supérieur et inférieur sont fixés sur la table opposée..
Portails coulissants à faire soi-même et sélection de matériel
Après avoir préparé les dessins, vous pouvez procéder à la sélection du matériau pour la partie cadre du portail..
L’intérieur peut être composé de :
- Platelage. Il a d’excellentes caractéristiques esthétiques et de résistance..
- Matériau en feuille. Il a une résistance et une durabilité élevées. Les feuilles sont lourdes et difficiles à empiler.
- Articles forgés. Avec leur aide, vous pouvez créer une véritable œuvre d’art à partir de la porte, leur donner de l’individualité. Cependant, ils sont chers..
- Bois. Le bois naturel a un beau motif qui soulignera l’individualité du portail, le rendra plus raffiné et riche. Mais il convient de rappeler que ce matériau a de faibles performances, il doit être régulièrement traité avec des agents de protection..
Lors du choix d’éléments forgés ou de produits en bois, il convient de garder à l’esprit que les parties renforcées des accessoires conviennent au portail. Pour améliorer la résistance, il vaut la peine d’utiliser des raccords supplémentaires..
Pour la construction d’un système coulissant, des pieux vissés sont souvent utilisés. Ils sont fabriqués dans les 3-4 jours. Si une base en béton est utilisée, les travaux doivent être effectués par temps chaud et sec. Il faut un mois pour sécher le matériau, ce qui augmente la durée du travail. Pour cette raison, l’utilisation de pieux est considérée comme l’option la plus pratique..
Installation de pieux vissés
Lors de la fabrication de portails coulissants de vos propres mains, il vaut la peine d’installer des pieux vissés au stade initial. La condition principale qui doit être remplie lors de la construction de ces éléments est de maintenir la rigidité. Le fait est qu’il y a une charge accrue sur les éléments de pieux. Ils ne doivent pas s’enfoncer dans le sol même sous leur propre poids..
Lors de la construction de pieux, un tuyau profilé avec les paramètres requis et un revêtement de tuyau seront nécessaires. Le cadre doit être prétraité avec une solution de sol. Les composants sont sélectionnés en fonction du poids et de la hauteur du produit.
L’installation des pieux doit être effectuée étape par étape:
- À la première étape, les fondations sont posées. Le marquage du territoire et le creusement des trous sont effectués.
- Ensuite, les matériaux intégrés sont installés, si vous le souhaitez, le coulage à partir d’une solution de béton est effectué.
- Si la structure sera équipée d’un entraînement automatique, alors le câblage électrique doit être fait.
- Installation séquentielle des poteaux et de l’ensemble du système de portail.
Assemblage du cadre
La partie cadre est constituée de tubes de dimensions 60×60 mm. La zone des nervures de la structure et des linteaux doit avoir une section de 20×40 mm.
La structure du cadre est assemblée selon le schéma suivant :
- Les tuyaux sont mesurés et coupés conformément aux dessins préparés.
- Les éléments finis doivent être traités avec des agents dégraissants, enduits de peinture et de solvant.
- Tous les composants sont disposés sur une surface plane.
- Les composants de l’âme du cadre sont pliés et saisis par la machine à souder.
- Assurez-vous de vérifier les coins des produits, si tout correspond, alors la soudure finale est effectuée.
- Ensuite, l’installation des raidisseurs et des linteaux internes est effectuée.
- La zone inférieure du système est fixée à la poutre de support.
- La surface dans les endroits où le soudage a été effectué est traitée avec des agents anti-corrosion.
Pose de carton ondulé
Le revêtement de la porte doit être effectué, pour cela, vous pouvez utiliser du carton ondulé. Pour la fixation, des vis d’une longueur de 19 mm et un tournevis seront utilisés.
Le matériau est ensuite coupé et ajusté pour s’adapter au cadre. Ensuite, vous pouvez commencer à fixer le carton ondulé en place. De plus, vous pouvez décorer les piliers avec des briques, cela donnera au portail un aspect plus luxueux et chic..
Raccords nécessaires
Les raccords doivent être achetés dans les magasins spécialisés. Ces éléments sont sélectionnés en fonction du poids de l’ensemble de la structure. Certains produits sont capables de supporter un poids allant jusqu’à 400 kilogrammes. Parfois en vente, il existe des pièces pour portails forgés pouvant supporter un poids de près de 800 kg..
Si les colliers simples sont fabriqués avec un revêtement ondulé, il est préférable d’utiliser des produits avec une charge allant jusqu’à 400 kg. Lors de la sélection des chariots avec un mécanisme à rouleaux, il convient de faire attention au type de revêtement, la préférence doit être donnée aux éléments en matériau polymère.
Pour le fonctionnement normal des portails coulissants, les ferrures suivantes sont nécessaires :
- chariots à rouleaux;
- plaques de recouvrement;
- rail de guidage;
- capteurs et bouchons.
Comment s’effectue l’installation du cadre et du portail
Alors, comment faire un portail coulissant de vos propres mains? Les travaux sont réalisés par étapes et dans le respect des principes nécessaires. Une fois tous les composants préparés et assemblés, vous pouvez procéder à l’installation du cadre et du portail..
Le cadre est fixé aux chariots, il s’installe en fonction du niveau. Ensuite, les plates-formes de chariot sont légèrement attachées au système de canaux. Les mesures de contrôle et le soudage final de la plate-forme du chariot sont effectués.
Lors de l’exécution des travaux, une attention particulière doit être accordée aux indicateurs de niveau, ils indiqueront la présence de distorsions, de violations.
Ensuite, le soudage est effectué, les pièges (supérieurs et inférieurs) sont fixés, les rouleaux d’extrémité sont installés. Ils doivent tomber dans la zone du système d’accrochage inférieur afin de pouvoir le décharger complètement lors de la fermeture..
Si vous le souhaitez, le portail peut être équipé d’un entraînement automatique, cela simplifiera grandement le fonctionnement du système coulissant. Il est conseillé d’acheter un appareil prêt à l’emploi et de le fixer à la structure. Le contrôle des travaux sera effectué à l’aide d’une télécommande. Si vous le souhaitez, vous pouvez fabriquer vous-même cet appareil, mais cela peut nécessiter les compétences d’un électricien. Mais encore mieux vaut-il confier ce travail à un spécialiste..
Si vous décidez de fabriquer un portail coulissant de vos propres mains, étudiez toutes les nuances, principes et caractéristiques importants. Auparavant, il vaut la peine de considérer les options de conception, leur appareil. L’ensemble du processus de fabrication doit être réalisé étape par étape dans le respect des règles. N’oubliez pas de pré-établir des dessins et des schémas qui vous aideront à tout faire avec précision, sans écarts ni violations..
