Commander des portails coulissants avec leur installation dans une entreprise de construction ne sera pas bon marché. Il est beaucoup plus rentable de fabriquer et d’assembler la structure vous-même et d’acheter uniquement des composants pour portails coulissants. Le kit comprend des pièces et des mécanismes qui permettent au vantail de s’ouvrir et de se fermer complètement jusqu’à ce qu’il s’arrête. Si vous le souhaitez, les portails sont complétés par un entraînement électrique avec télécommande. Dans ce cas, vous pouvez contrôler le mouvement du vantail sans quitter la voiture..

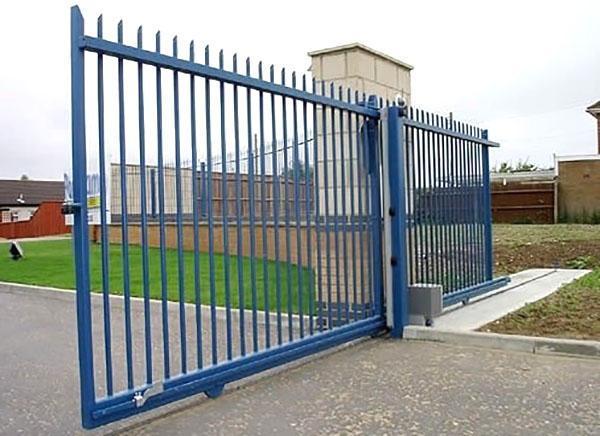

Types de portails coulissants
Lorsque vous commandez un kit de portail coulissant, vous devez être sûr qu’il fonctionnera pour vous. Structurellement, les portes diffèrent en trois types:

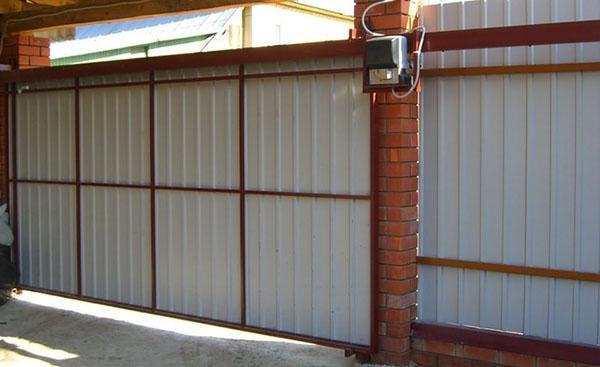

- Suspendu sont une poutre-rail posée dans la partie supérieure de l’ouverture. Le vantail est fixé sur les galets du rail, et n’a pas de support en partie basse.
- Les rails se déplacent sur un galet soudé au bas du vantail.

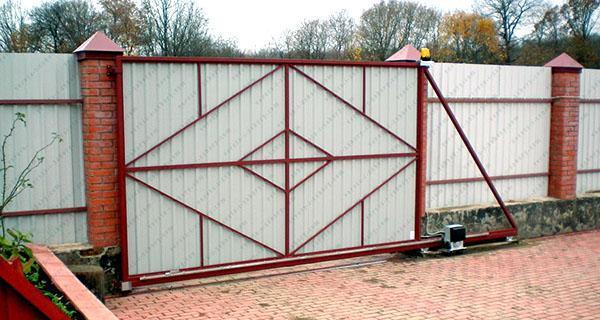

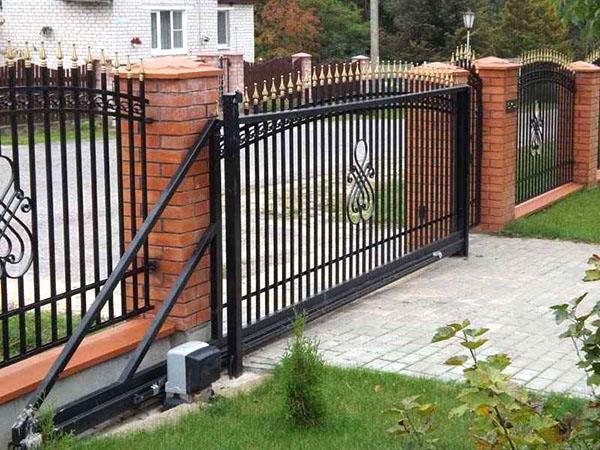

- Les porte-à-faux se déplacent le long de guides sur des rouleaux à l’extérieur de l’ouverture.
Les ensembles de composants pour eux diffèrent également..
Liste et description des composants
La quincaillerie pour portails coulissants est similaire pour tous les fabricants, elle ne peut différer que par la forme, la taille ou le matériau. Considérons-le plus en détail.

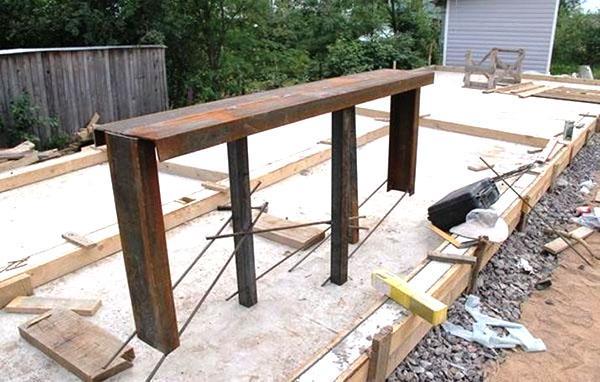

L’hypothèque est un support pour toute la structure des portails coulissants, c’est le long de celle-ci que se déplace le vantail du vantail. Pour les portails en porte-à-faux, une fondation est requise en vertu de l’hypothèque, pour les autres types, elle n’est pas requise. L’hypothèque est une structure soudée de trois canaux en forme de U, dont la partie inférieure est enterrée dans le sol et bétonnée.

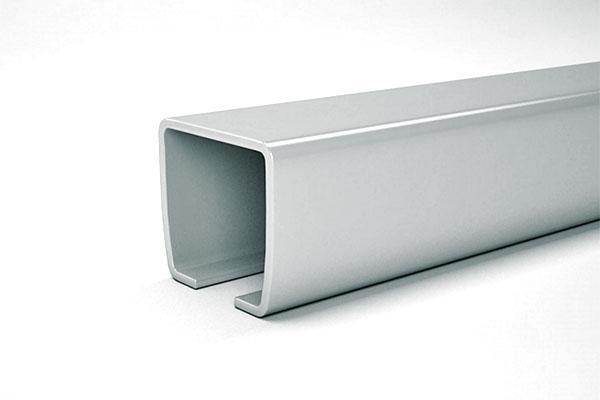

Le profilé de support (poutre en porte-à-faux, guide) est un canal en acier massif avec des bords pliés vers l’intérieur. Le guide est soudé au bas du vantail. Elle se déplace sur des chariots à rouleaux.

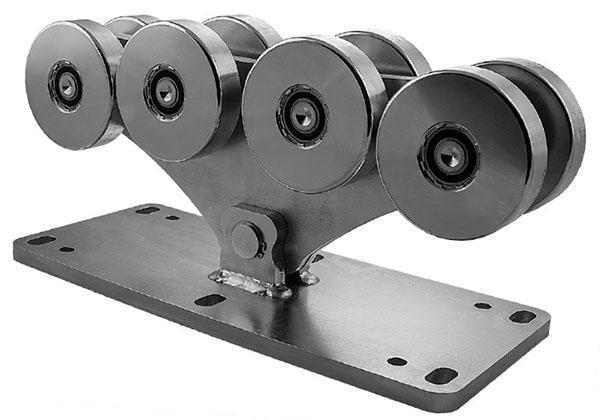

Un chariot à rouleaux (support à rouleaux) est une plate-forme sur laquelle 4 paires de rouleaux sont installées. C’est sur eux que se déplace le vantail de la porte. Le rouleau est basé sur un roulement à billes enfoncé avec de la graisse. Les chariots à rouleaux varient en taille et en conception. Pour les portails très légers, ils sont en plastique, mais généralement en métal.

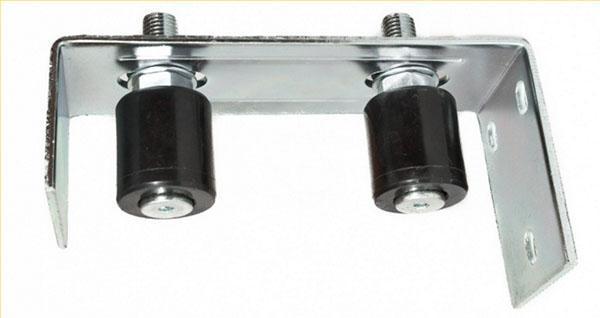

Les galets de support pour portails coulissants sont utilisés dans les types rail et cantilever et sont 2 ou 4 galets en plastique entre lesquels le vantail se déplace. Cette quincaillerie maintient le vantail de la porte en position verticale, l’empêchant de fléchir sous les rafales de vent..
Des accroches sont nécessaires pour fixer le vantail en position extrême. Les attrapeurs supérieurs maintiennent le bord de la porte en haut, tandis que les inférieurs sont reliés aux rouleaux moletés lors de la fermeture.

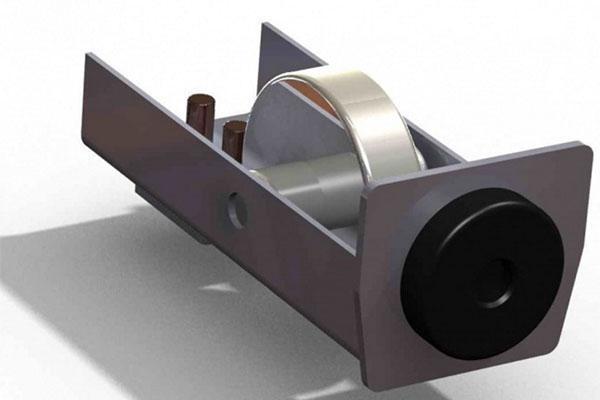

Le rouleau de moletage est monté dans la partie d’extrémité du guide en porte-à-faux. Cela ressemble à une boîte en métal avec une petite roue à l’intérieur. Lorsque le portail est fermé, le galet moleté est fixé par le receveur inférieur.

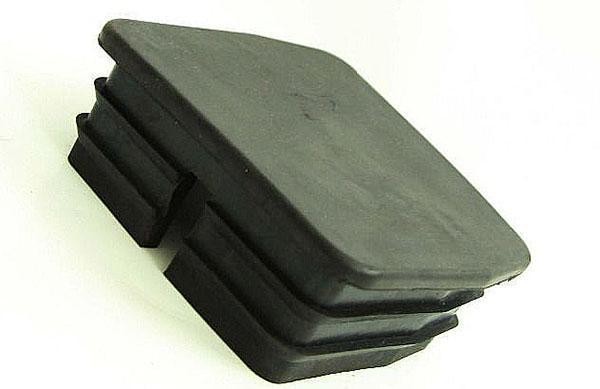

Des bouchons de poutre porteuse sont placés à ses extrémités et empêchent divers débris, neige et humidité d’y pénétrer. Ils sont en métal ou en polystyrène durable..
La toile est le détail principal du portail coulissant à faire soi-même. En règle générale, le vantail est en tôle profilée, galvanisée ou en tôle d’acier sur un cadre en métal soudé.
Le mouvement du vantail est contrôlé manuellement ou automatiquement. Si le portail est lourd, la deuxième option est préférable.
Entraînement automatique

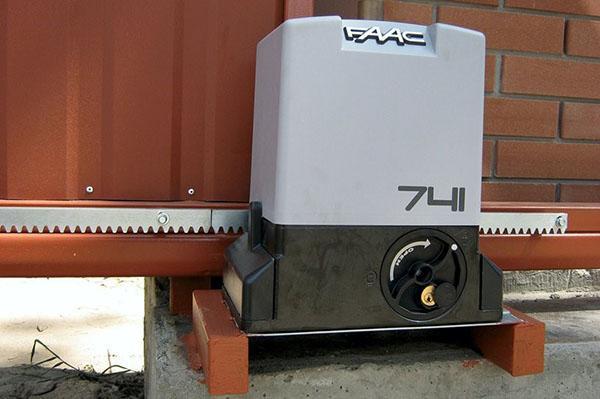

Le moteur électrique est généralement attaché à une hypothèque. L’actionneur de portail coulissant est protégé de manière fiable contre les infiltrations d’eau par un boîtier équipé de trous de refroidissement dans la partie inférieure. Il est préférable de poser le câble d’alimentation sous terre pour éviter tout dommage. L’automatisation de la motorisation permet de commander le portail à l’aide d’une télécommande ou d’un bouton sur le portail.

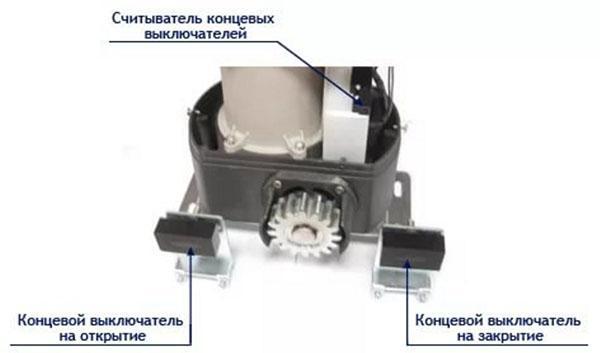

Les interrupteurs de fin de course (interrupteurs de fin de course) arrêtent le moteur lorsque le vantail s’approche de la position finale.

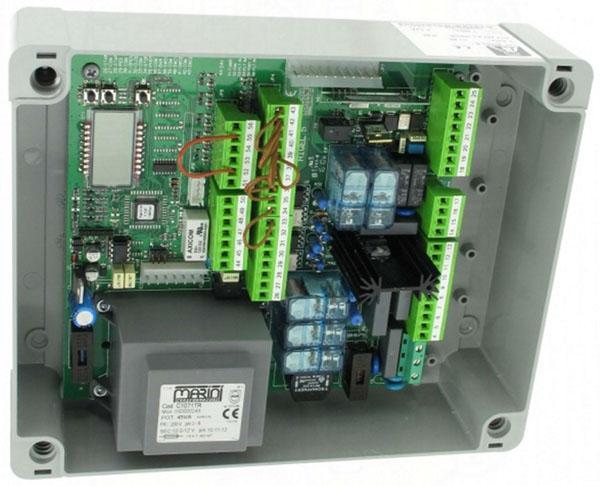

L’unité de protection et de contrôle est généralement située dans le panneau électrique avec une protection adéquate contre les infiltrations d’eau.
Lors du choix d’une automatisation, plusieurs facteurs doivent être pris en compte :
- la masse de la partie mobile du portail ;
- la longueur et la masse du contrepoids ;
- qualité des équipements et de leur installation ;
- intensité d’utilisation.
De plus, le choix est influencé par les conditions météorologiques de votre région. Pour un climat sibérien avec de fortes gelées, il est conseillé de choisir des variateurs de puissance accrue.
Serrures pour portails coulissants

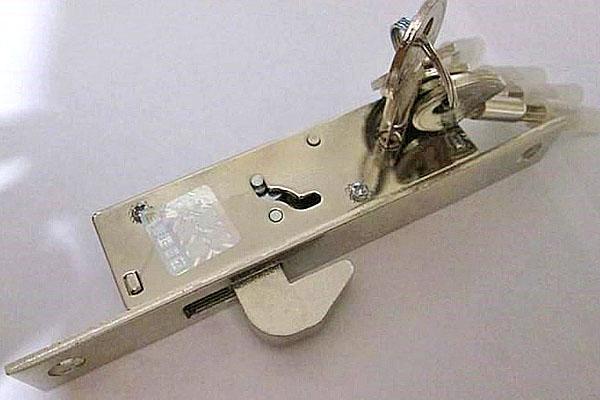

La serrure sera nécessaire si la conception du portail coulissant sera utilisée sans automatisation. Les serrures à crochet conviennent à ce type de portail. Ils peuvent être des types suivants :
- les mécaniques s’ouvrent avec une clé des deux côtés;
- électromécanique peut être ouvert à la fois avec une clé et à distance, à partir d’un interphone ou d’une télécommande;
- ils n’ont pas de clés de code, il suffit d’appuyer sur une combinaison de chiffres définie par le propriétaire;
- les clés cylindriques sont ouvertes avec des clés plates, extrêmement difficiles à contrefaire.
Une constipation maison soudée à la porte est considérée comme suffisamment fiable.
Assemblage de kits de rails

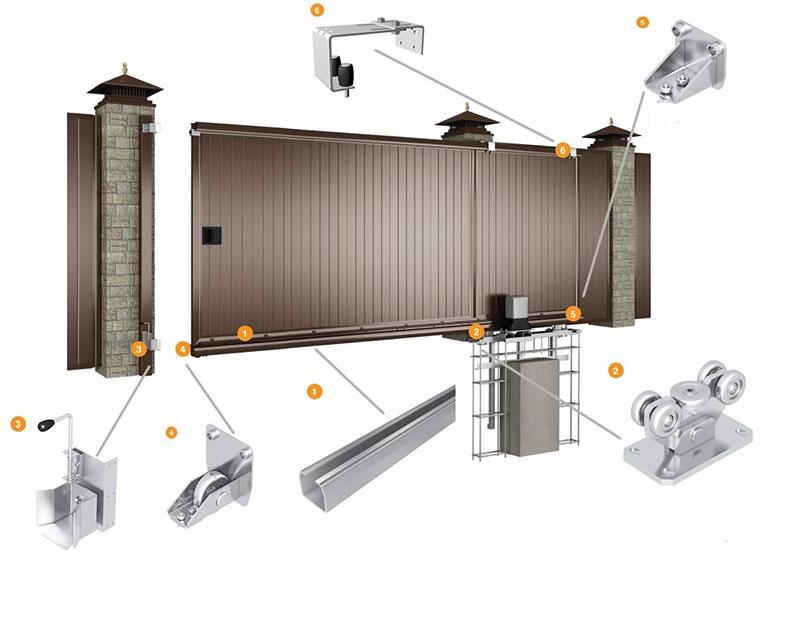

Tous les composants ci-dessus peuvent être achetés séparément, mais il est plus facile d’acheter un kit prêt à l’emploi. Dans ce cas, vous recevrez toutes les pièces nécessaires en une seule fois :
- guides en porte-à-faux;
- attrapeurs;
- chariots à rouleaux;
- rouleau moleté;
- rouleaux de support;
- bouchons.
Avant d’acheter, vous devez vérifier les paramètres de votre portail avec ceux indiqués sur l’emballage. La longueur du portail et son poids doivent correspondre.
Entreprises produisant des kits prêts à l’emploi pour portails coulissants
Alutech – un groupe d’entreprises est le leader du marché des systèmes de volets roulants et des portes sectionnelles en Europe de l’Est. La présence de nos propres installations de production et d’équipements de haute technologie nous permet de produire une large gamme de produits de qualité.
DoorHan – la société est présentée comme le leader du marché russe avec 8 usines en Russie. Connu pour ses conceptions de portail exclusives.
Welser Profile, ce plus grand groupe d’entreprises, possède des installations en Europe et en Amérique du Nord. La plus ancienne production de ce créneau a été fondée au 17ème siècle comme forge familiale. À l’heure actuelle, sa zone de production totale dépasse un demi-million de mètres carrés..
Roltek, un fabricant national, est à juste titre fier du fait que l’ensemble du cycle de production se déroule sur le territoire de la Russie. Spécialisé dans les portails suspendus et coulissants.
L’entreprise produit plusieurs ensembles d’accessoires pour portails coulissants, conçus pour des ouvrants de différentes longueurs et poids de 350 kg à 2 tonnes :
- Roltek Micro – l’ensemble est conçu pour les portails légers et compacts d’une longueur maximale de 4 m et pesant jusqu’à 350 kg;
- Roltek Eco est choisi pour l’installation d’un vantail d’une longueur de 7 m et d’un poids allant jusqu’à 500 kg ;
- Roltek Euro est utilisé dans la catégorie plus lourde. Il convient aux portails de 6 à 9 m de long et pesant plus de 500 kg ;
- Roltek Max est conçu pour les très grandes structures installées dans les installations de production. Avec leur aide, ils bloquent des ouvertures jusqu’à 18 m de longueur. Les poutres renforcées supportent un poids total allant jusqu’à 2 tonnes.
Les accessoires sont fournis avec des instructions détaillées qui vous permettront d’installer les portails coulissants sans l’aide de spécialistes. Par la suite, cela vous aidera à trouver facilement la panne et à la réparer..
