La raison des réparations imprévues dans l’appartement peut être un accident dans le système d’égout. Pour éviter les moments désagréables, les spécialistes ont développé un clapet anti-retour pour le système d’égouts. Sur quel principe fonctionne l’appareil et comment choisir le limiteur souhaité, lisez la suite.
Causes des blocages
Il peut y avoir plusieurs raisons à l’obstruction des conduits d’égout :
- Violation des règles d’exploitation du système d’égouts, à la suite de laquelle des chiffons, des sacs en plastique, des produits d’hygiène personnelle et autres pénètrent dans les tuyaux.
- L’apparition de boues sur les parois des tuyaux à la suite d’un fonctionnement à long terme sans entretien approprié. Les sédiments bloquent partiellement la lumière, entravant le mouvement de l’eau. En conséquence, les solides se déposent beaucoup plus rapidement, provoquant des blocages..
- Pente incorrecte des tuyaux d’égout. La cause du blocage peut être soit une pente trop faible, soit au contraire une pente trop importante. Afin d’éviter le blocage, l’eau à travers le canal d’égout doit se déplacer à une certaine vitesse, en changeant la pente des tuyaux, vous pouvez changer l’ensemble du système.
- La présence de coudes à angle droit dans la structure peut modifier considérablement le débit des eaux usées, ce qui entraînera davantage le blocage du site.
Les blocages d’égouts sont inévitables, mais leur probabilité peut être minimisée simplement en suivant les règles d’exploitation et d’installation..
Types d’appareils
Le choix du matériau à partir duquel le clapet anti-retour utilisé dans le système d’égout sera fabriqué dépend des tuyaux installés sur le site. Pour le clapet anti-retour, utilisez de l’acier inoxydable, du bronze ou du laiton, de la fonte ou du plastique.
En plus du matériau, le dispositif de l’appareil peut également être différent. Le dispositif de clapet anti-retour se compose de :
- tuyaux de dérivation d’entrée et de sortie;
- levier pour l’auto-décharge des drains;
- membrane pour fermer le pipeline;
- couvercle de nettoyage des sabots.
Le principe de fonctionnement du clapet anti-retour des eaux usées est de bloquer le flux inverse des eaux usées.
Les types et méthodes de fixation des vannes peuvent varier. Il existe les types suivants :
- entrelacé;
- Balle;
- pivot;
- levage.
Pour choisir la bonne vanne sanitaire, il faut connaître les avantages de chacune.
Entrelacé
Ces valves sont petites et légères. L’installation d’un clapet anti-retour à plaquettes ne comprend pas de bride le reliant à la conduite d’eau. Si des dysfonctionnements sont détectés dans le système de l’appareil, vous devrez remplacer la vanne elle-même et une petite partie du système d’égout auquel elle était attachée.
Ces vannes peuvent être de deux types :
- Disque à ressort. Dans de tels dispositifs, le ressort agit comme un levier et le disque remplace la membrane..

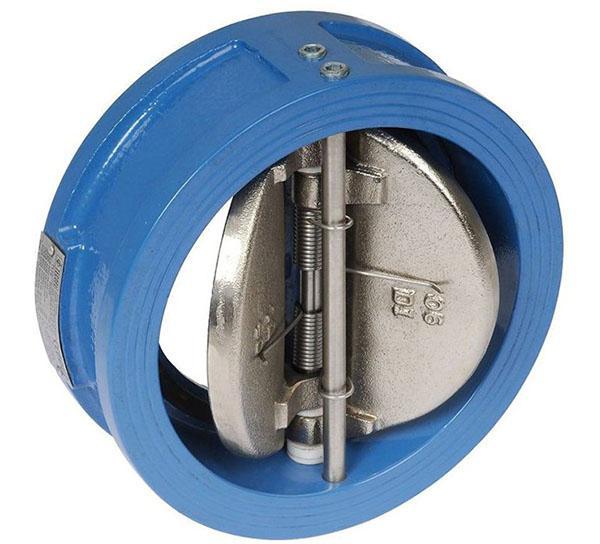

- Bivalve. La membrane dans de telles valves a deux volets..
Vannes rotatives
ré
Un autre nom pour l’espèce est pétale. La membrane dans de tels dispositifs est une bobine ou un slam, fonctionnant avec un levier.
De telles vannes peuvent être :
- Simple. Ils sont utilisés dans les systèmes à basse pression et la quantité de fluide à traverser. Lorsque la bobine revient à son point de départ, un coup fort est obtenu qui peut ruiner les systèmes.
- Non stressé. Dispositif plus sûr dans lequel la bobine se remet en place en douceur.
Vannes à bille
Le clapet anti-retour à bille pour les eaux usées a le système d’action le plus simplifié. Une telle vanne est très fiable et le remplacement de l’appareil n’est pas difficile – il suffit de dévisser deux boulons. Au lieu d’une membrane, une bille métallique est utilisée et un ressort sert de levier. Ces vannes sont très populaires en raison de leur facilité d’utilisation..
Vannes de levage
La membrane dans un tel dispositif est un mécanisme de levage d’une action de retour. Le principal avantage est la possibilité d’effectuer des réparations sans démonter le réseau, et le principal inconvénient est la susceptibilité à la pollution.
Les vannes de levage peuvent être divisées en fonction de la méthode de fixation aux conduites d’égout :
- Soudé aux tuyaux (clapets anti-retour intégrés).
- Appareils installés à l’aide de brides de raccordement.
- Produits vissés sur le filetage.
- Vannes à plaquettes.
Comment choisir un clapet anti-retour pour les eaux usées
Avant d’acheter une vanne d’égout pour un usage personnel, il est nécessaire d’analyser attentivement les caractéristiques du système. Le type d’appareil utilisé dépend des spécificités du système d’égouts..
Lors du choix de la meilleure option, vous devez vous référer aux paramètres suivants :
- Le diamètre des douilles doit correspondre au diamètre de la section des tuyaux. Ne prenez pas de vannes de diamètre plus grand ou plus petit avec des adaptateurs spéciaux – cela peut aggraver le système de drainage bien établi et perturber le débit des tuyaux de descente.
- Matériel. Il vaut la peine de choisir des vannes faites du même matériau que les tuyaux. Il peut être en plastique, en fonte ou en acier.
- Taille de l’appareil. Il convient de prêter attention à l’endroit dans lequel il sera installé. Il est important que l’entretien du clapet anti-retour des eaux usées ne soit pas difficile, par conséquent, son accès doit être libre..
- Complexité d’installation. Si l’installation d’un clapet anti-retour sur le système d’égout pose des problèmes, il est préférable de demander l’aide d’un professionnel, mais s’il s’agit d’un modèle simple, vous pouvez le faire vous-même..
- Qualité et garantie. Lors du choix d’un appareil, faites attention à la finition : rien ne doit pendre ou grincer sous vos mains. Une flèche indiquant la direction des eaux usées est requise. Les fabricants responsables éliminent ainsi d’éventuelles erreurs d’installation..
Tailles et types de vannes d’égout
Le matériau à partir duquel la vanne est fabriquée est sélectionné en tenant compte des tuyaux utilisés dans le système de drainage.
Lorsque vous choisissez un appareil, vous devez faire attention à ses caractéristiques et à sa taille. Considérons plusieurs options :
- Les vannes en PVC ou en plastique sont l’option la plus populaire pour l’installation dans les systèmes d’égouts modernes, dont les tuyaux sont en polychlorure de vinyle. Lorsque vous essayez d’installer un clapet anti-retour sur une toilette en plastique pour un système en fonte ou en acier, vous devez utiliser des adaptateurs spéciaux.
- Les appareils métalliques conviennent aussi bien aux installations en fonte qu’en acier. Ils sont équipés de patins spéciaux et d’attaches sécurisées. Le clapet anti-retour d’égout 110 est utilisé pour les toilettes, un diamètre plus petit – ils évacuent l’eau de la salle de bain et du lavabo.
- Les vannes verticales et horizontales sont utilisées pour évacuer les eaux usées des machines à laver et des éviers. Un clapet anti-retour d’un diamètre de 50 mm convient à ces fins. Pour évacuer les déchets de la cuvette des toilettes et de la baignoire, j’utilise une disposition horizontale de vannes. Leur diamètre peut varier de 50 à 160 mm, selon le diamètre des tuyaux de l’ensemble du système..
S’il n’y a pas assez d’espace libre pour nettoyer le dispositif d’arrêt des blocages, un clapet anti-retour vertical peut être utilisé pour le système d’égouts..
Pour que le dispositif de fermeture des égouts fonctionne sans défaillance, il est nécessaire de choisir le bon clapet anti-retour, en suivant les instructions décrites ci-dessus. Il est important que le diamètre des tuyaux et de l’appareil coïncident – cela a un effet positif sur son fonctionnement..
Si vous n’êtes pas sûr de pouvoir installer le système vous-même, vous devez contacter un plombier professionnel..
Règles d’installation du dispositif de verrouillage
La vanne d’arrêt est installée à la fois lors de l’assemblage du système de conduites au point de raccordement des conduites et dans un système déjà opérationnel.
La vanne utilisée dans le système doit être du même diamètre que les tuyaux. Cela permettra au système de fonctionner correctement..
La principale chose à considérer lors de l’installation est la direction des eaux usées, elle est indiquée par une flèche sur la vanne. Caractéristiques de l’installation d’un clapet anti-retour sur l’égout:
- Pour un tuyau d’égout en plastique, la vanne est installée de manière standard : le bord droit du tuyau est inséré dans la prise existante et le caoutchouc d’étanchéité rend le raccordement étanche. Pour renforcer l’effet, vous pouvez traiter la connexion avec du silicone sanitaire.
- Les vannes en fonte sont installées à l’aide d’un élastique et de boulons qui serrent les plaques. Modèles moins courants avec prises.
- Le dispositif de verrouillage est installé de manière à ce que l’accès au couvercle reste libre. Cela facilite le nettoyage de la vanne en cas de blocage..
