Une personne habituée aux conditions confortables de la vie urbaine s’efforce de rapprocher le plus possible le niveau de vie à la campagne. C’est dans les zones rurales que l’installation de systèmes de communication et l’installation d’équipements de plomberie dépendent du propriétaire lui-même. Dans votre chalet d’été, à votre demande, vous pouvez forer un puits, installer un système d’égout local, effectuer le type de chauffage que vous aimez dans la maison, installer une cabine de douche, connecter une chaudière.
Teneur:
- Choisir une chaudière pour une résidence d’été
- Règles de raccordement à l’alimentation en eau
- Branchement de la chaudière au secteur
- Installation d’une chaudière à chauffage indirect
Choisir une chaudière pour une résidence d’été
L’installation d’une chaudière dans le pays aidera à résoudre les problèmes d’eau chaude à tout moment de l’année. Un grand choix de marques d’équipement confondra même l’acheteur le plus expérimenté et le plus averti..
Afin de choisir le bon modèle de chaudière, vous devez tout d’abord décider des facteurs qui sont importants pour vous:
- la quantité d’eau chaude requise;
- fonctionnement de la chaudière au gaz ou à l’électricité ;
- le lieu d’installation affecte le choix d’un chauffe-eau d’une certaine forme et taille;
- qualité de l’eau consommée.
Chaudières électriques avec éléments chauffants à sec
Pour les chalets d’été, les chaudières électriques sont principalement installées avec un volume de réservoir de 10 litres ou plus. et plus, avec une capacité de 1,5 à 2,5 kW et un réservoir en acier inoxydable. Si des coupures de courant surviennent fréquemment dans le village de vacances, une alimentation de secours est nécessaire pour le fonctionnement de la chaudière.
Pour une maison avec alimentation en eau individuelle à partir d’un puits ou d’un puits artésien, il est conseillé d’acheter une chaudière avec éléments chauffants secs. Dans ces modèles, l’élément chauffant n’a pas de contact direct avec l’eau. Le Teng est placé dans une fiole en stéatite, ce qui le protège de la formation de tartre et de dépôts divers. Les fluctuations fréquentes de la puissance électrique affectent négativement le fonctionnement des chaudières à commande électronique..
La meilleure option pour donner est une chaudière électrique à commande électromécanique et un élément chauffant à sec.

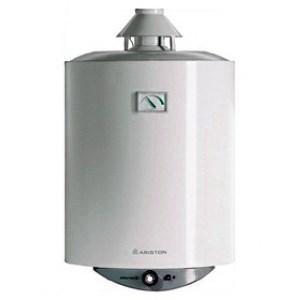

Chaudières à gaz pour chalets d’été
Le raccordement de la maison de campagne à la conduite de gaz permet d’acheter et de connecter une chaudière fonctionnant sur un brûleur à gaz. Dans ce cas, le propriétaire du chalet d’été ne dépendra pas de la qualité de la centrale électrique. Pour un fonctionnement sûr de l’appareil, il est nécessaire d’installer une cheminée isolée et une ventilation d’alimentation et d’évacuation..
Pour installer une chaudière de ce type dans une maison, vous avez besoin d’un accord du service du gaz. L’installation et le raccordement au système de gaz de la chaudière doivent être effectués par les spécialistes du bureau du gaz. Contrôle automatique du chauffage de l’eau.
Chaudières à chauffage indirect
De tels modèles de chauffe-eau conviennent aux maisons avec un système de chauffage installé. Une chaudière ordinaire ou un antigel, chauffé à l’énergie du soleil, convient au fonctionnement de la chaudière. L’élément chauffant est situé à l’intérieur du serpentin en céramique.
Règles de raccordement de la chaudière à l’alimentation en eau
Si vous ne voulez pas que votre maison soit inondée au moment le plus inopportun, étudiez les règles de raccordement de la chaudière à l’alimentation en eau. Vous n’en aurez pas besoin uniquement lorsque les travaux d’installation seront effectués par les spécialistes de l’entreprise du fournisseur..
Pour l’auto-connexion, préparez le matériel et les outils nécessaires :
- tuyaux;
- tés, vannes;
- robinets à tournant sphérique, adaptateurs;
- mastic;
- tuyaux flexibles;
- coupe-tube, fer à souder;
- un jeu de clés.

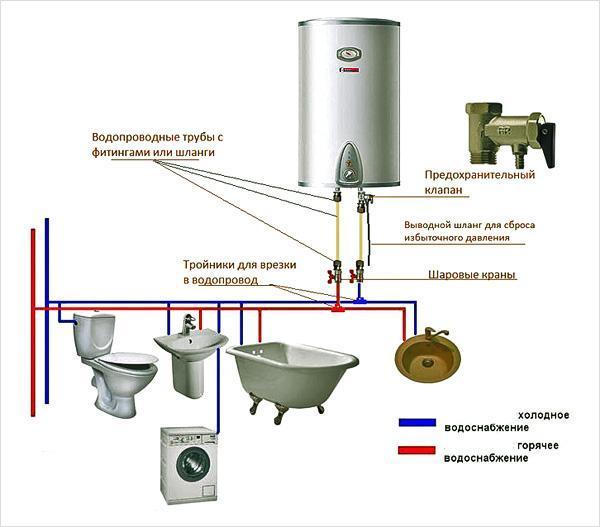

Nous examinerons comment connecter correctement la chaudière à un système d’alimentation en eau en polypropylène, métal, métal-plastique.
Plomberie en polypropylène
Parmi les outils, vous avez besoin d’un coupe-tube et d’un fer à souder spécial. Pour une connexion de haute qualité, en plus des matériaux de base, vous aurez besoin de raccords d’extrémité, de coudes, de tuyaux stabilisés et de deux tés supplémentaires. Si la chaudière est installée après le début du fonctionnement de l’alimentation en eau individuelle et que les tuyaux s’avèrent murés, des travaux doivent être effectués pour retirer l’alimentation en eau du mur.
Coupez les tuyaux et soudez les tés. Installez des morceaux supplémentaires de tuyaux en polypropylène entre eux et la chaudière. À l’aide d’un manchon d’extrémité, raccordez le tuyau à travers la vanne à la chaudière. Effectuez les mêmes étapes pour connecter l’appareil à un tuyau d’eau chaude..
Pour établir une connexion de haute qualité avec des tuyaux à paroi, des raccords fendus et des tés de réparation sont utilisés. L’américain est soudé au tuyau et au té. Une fois la soudure solidifiée, l’unité d’accueil est assemblée et l’installation se poursuit. Voir le schéma de raccordement d’eau ci-dessous.
Plomberie métal-plastique
Le principal avantage de ce système d’alimentation en eau est que les tuyaux sont toujours posés de manière ouverte. Couper le tuyau, installer des tés, diriger les sorties vers la chaudière et établir les connexions.
Pour connecter la chaudière à un système d’alimentation en eau métal-plastique, il est important de connaître les règles de travail avec le matériau.
Plomberie en acier

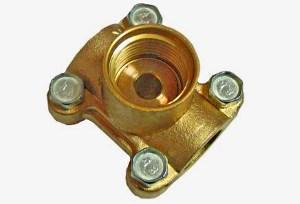

Il est beaucoup plus difficile de connecter un chauffe-eau moderne à un système d’alimentation en eau en métal qu’à des tuyaux en polypropylène et en métal-plastique. Pour une connexion de haute qualité de la chaudière, vous avez besoin d’une pince puissante avec un tuyau spécial découpé, appelé “raccord”. Une pince est installée sur le tuyau en acier avec un joint en caoutchouc. L’étape suivante consiste à percer un trou dans le tuyau à travers le mamelon à l’aide d’une perceuse et d’un manchon spécial. La barre latérale est prête. Ensuite, le fil est coupé et les coudes sont faits. Des grues séparées sont installées sur les raccordements. À partir d’eux, des tuyaux de tout matériau moderne sont conduits à la chaudière.
Pendant que vous travaillez, tenez compte de plusieurs caractéristiques de la connexion :
- Tout d’abord, il est bon de nettoyer le site d’insertion des couches de vieille peinture..
- Le diamètre du trou doit correspondre à la taille du manchon, de sorte qu’après un certain temps l’alimentation en eau de la chaudière ne s’arrête pas en raison de sa contamination.
- La branche de raccordement doit être située de manière à ce qu’il soit pratique de percer un trou et de connecter les canalisations. Il sera correct de diriger le tuyau de dérivation à un angle par rapport au mur.
À la fin de l’article, regardez une vidéo sur le raccordement de la chaudière à l’alimentation en eau.
Installation de vannes

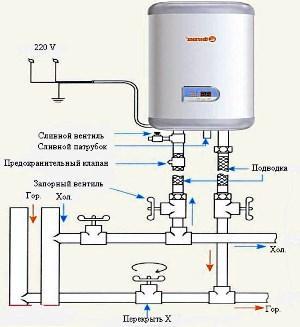

Il est nécessaire de respecter une certaine séquence d’installation des vannes pour l’eau froide et chaude.
Installer sur le tuyau d’alimentation en eau froide :
- Installer un té sur le tuyau de dérivation du réservoir.
- Connectez la vanne de vidange d’eau de la chaudière à la sortie latérale du té.
- Monter un clapet explosif ou anti-retour sur le té.
- Placer une vanne d’arrêt derrière la vanne.
- Monter toute la structure avec un raccord dans le tuyau.
Pour installer des vannes d’arrêt sur une conduite d’eau chaude, vous devez :
- Installer une vanne d’arrêt directement sur le raccordement du réservoir.
- Connectez le réservoir au tuyau.
Vous savez maintenant comment raccorder la chaudière à l’alimentation en eau et vous pouvez effectuer tout le travail vous-même. Pour une installation complète, il faut connaître les règles de raccordement du chauffe-eau au réseau électrique.
Règles de raccordement chaudière (vidéo) :
Branchement de la chaudière au secteur
Si vous avez acheté une chaudière d’une capacité allant jusqu’à 3 kW, le raccordement au réseau électrique ne devrait pas poser de difficultés..
Il suffit de suivre les règles de raccordement de la chaudière au secteur et il y aura toujours de l’eau chaude dans la maison :
- Emplacement de la sortie de sorte qu’il n’y ait pas d’éclaboussures accidentelles d’eau.
- Connectez la chaudière uniquement lorsque la mise à la terre est installée. Pour ce faire, vous avez besoin d’une prise tripolaire et d’un fil à trois fils..
- Il est conseillé de retirer toutes les connexions de fils électriques à l’extérieur de la salle de bain..
- Pour brancher la chaudière au secteur, utilisez une prise individuelle.
L’ordre des travaux :
- Mesurer la distance de la sortie à la chaudière.
- Démonter la fiche de la chaudière en pièces.
- Dénudez l’isolant du câble. Dénuder les veines avec des pinces coupantes.
- Soudez les fils aux broches de la prise. Combinez le fil rouge avec la phase, jaune-vert ou noir – terre et bleu – zéro.
- Retirer le couvercle de la chaudière et ouvrir les contacts.
- Dénudez les conducteurs à l’autre extrémité du câble. Connectez aux contacts de la chaudière et replacez le couvercle.

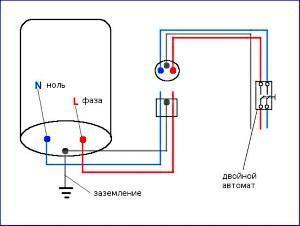

Il existe un autre type de raccordement chaudière, c’est le raccordement directement au tableau électrique :
- Poser le câble de la chaudière au panneau.
- Installer une machine automatique à côté de la chaudière et passer le câble à travers elle.
- Retirez 10 cm d’isolant, dénudez la phase de la machine et connectez à la borne supérieure de la machine. Connecter la phase de la chaudière à la borne inférieure.
- Nettoyer les extrémités du câble de l’isolation, libérer les conducteurs.
- Dévisser le couvercle, raccorder les conducteurs des câbles à la borne de la chaudière.
- Couper le courant et brancher le câble au tableau électrique.
Si la connexion est correcte, le voyant du tableau de bord s’allumera dès la mise en marche de la machine. La chaudière ne doit pas être raccordée au secteur sans mise à la terre..
Installation d’une chaudière à chauffage indirect
Une chaudière avec un circuit de chauffe-eau est installée dans la maison de campagne et, vous avez acheté un bon chauffe-eau, mais vous ne savez pas comment connecter vous-même une chaudière à chauffage indirect.
Installation correcte d’une chaudière à chauffage indirect, c’est lorsque le bas de l’appareil est situé à un niveau inférieur au point supérieur de la chaudière ou du radiateur de chauffage.
Pour le travail, vous aurez besoin de :
- ruban fumé;
- des vis;
- clé à essence;
- perceuse électrique;
- Tournevis;
- chopiki en plastique.

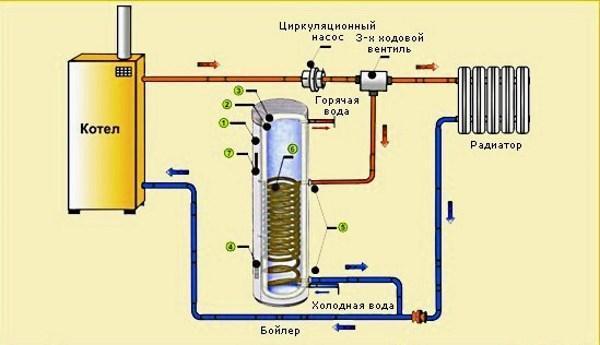

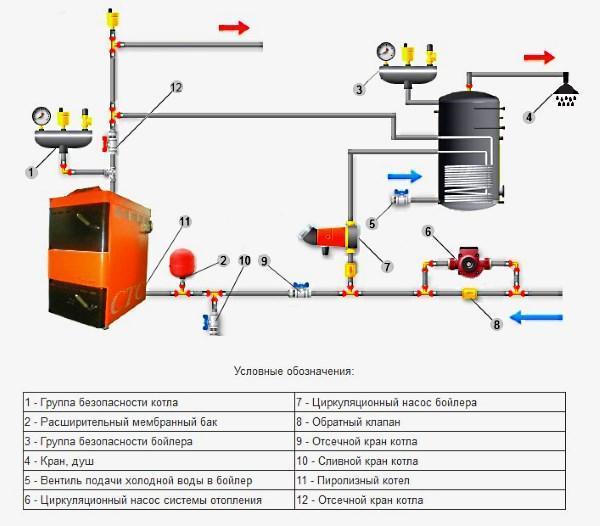

La procédure et le schéma de raccordement d’une chaudière à chauffage indirect :
- Installez la chaudière au mur dans la pièce où se trouve la chaudière de chauffage. La distance optimale entre la chaudière et le chauffe-eau est de 50 cm.
- Le dispositif de chauffage indirect dispose de 5 sorties qui sont utilisées pour différentes connexions. Connectez la sortie inférieure au tuyau d’eau froide, en installant d’abord un clapet anti-retour dessus.
- La sortie n°2 est connectée à l’alimentation du système de chauffage.
- Connecter la sortie n°3 au retour du système de chauffage.
- Raccorder le canal d’eau chaude avec la pompe de circulation installée à la sortie n°4, ce qui assurera les points d’arrivée d’eau les plus éloignés.
- Connectez l’alimentation en eau chaude de la chaudière à la sortie n ° 5, après avoir installé au préalable un accumulateur hydraulique sur la canalisation.
- Compléter le raccordement de la chaudière à chauffage indirect en connectant la sonde de température de l’appareil à la pompe de circulation.
Calculer le volume de l’accumulateur en tenant compte de la classe de sécurité et du volume de la chaudière. Il est impératif de mettre le chauffe-eau à la terre afin qu’un court-circuit ne se produise pas.
Nous avons parlé de connecter une chaudière dans le pays à un système d’alimentation en eau composé de différents matériaux, à un réseau électrique et d’installer un dispositif de chauffage indirect sur un système de chauffage. Quel type de chauffe-eau utilisez-vous dans votre maison de campagne ? Partagez avec nous votre expérience dans l’installation de l’appareil en laissant un commentaire sur l’article.
