La première chose à dire est qu’il est assez dangereux de poser soi-même le câblage électrique. Selon les statistiques, plus de 70 % des incendies dans le secteur privé sont dus à des erreurs commises lors du câblage. Si vous avez des doutes et un manque de connaissances de base sur la façon de faire le câblage électrique dans la maison, il est préférable de faire entièrement confiance aux spécialistes ou au moins de travailler avec un assistant expérimenté.
Le câblage électrique de la pièce doit d’abord être soigneusement conçu et revérifié avant de commencer les travaux d’installation..
Il faut savoir que le coût de l’erreur en matière d’électricité est trop élevé. Toutes sortes d’erreurs d’installation pendant le fonctionnement ultérieur peuvent entraîner de graves conséquences..
Plan d’action étape par étape
En général, l’ensemble du processus d’électrification d’une maison privée peut être divisé en les points suivants:
- Crée un dessin de joint avec toute la légende des composants de câblage individuels.
- Pose de fils dans ou sur les murs.
- Installation d’un tableau, de coffrets de distribution, ainsi que de prises et d’interrupteurs.
- Connexion des contacts de tous les éléments.
- Vérification approfondie des connexions, des tests et de la mise en service corrects.
Dans l’ensemble, il n’y a rien de super compliqué dans l’auto-installation du câblage électrique. Il est seulement important de choisir les bons fils en tenant compte de la charge qui leur est imposée et de ne pas oublier les dispositifs de protection.
Dessin du plan de câblage

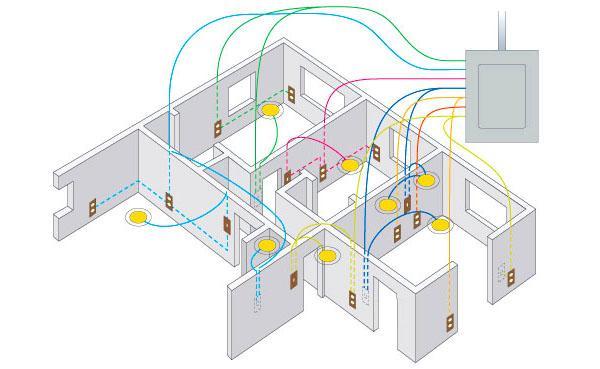

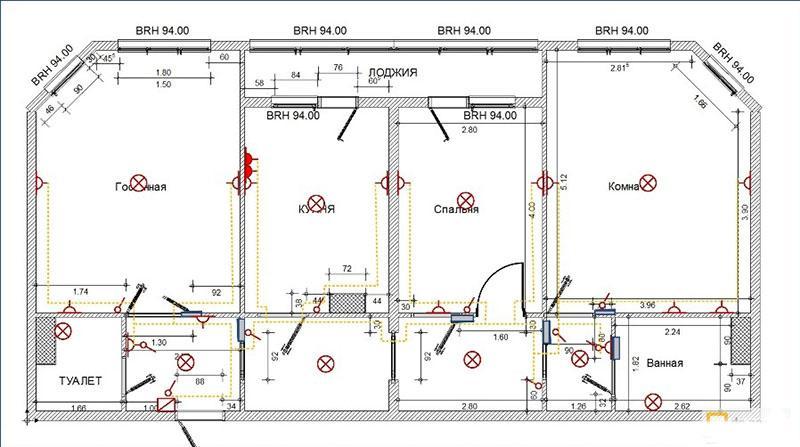

Tout d’abord, avant de commencer à poser les fils, vous devez faire un dessin détaillé du schéma de câblage dans une maison privée. Cela est nécessaire pour comprendre l’ampleur des travaux ultérieurs et pour faciliter le processus d’installation..
Lors de la création d’un dessin, il sera plus facile de décider quoi faire lors de la pose de fils dans les zones à problèmes. Par exemple, des situations surviennent parfois lorsqu’il est difficile de transférer les conducteurs à une distance sûre des conduites d’eau ou de chauffage, et même le risque que de l’eau pénètre dans les fils électriques ne peut être autorisé..

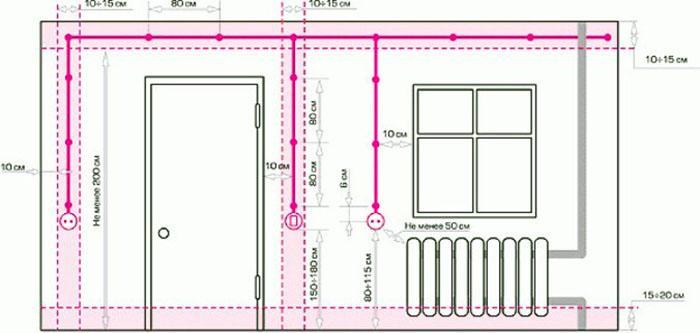

Vous ne devez jamais placer les fils en diagonale dans les niches murales. Cela permettra peut-être d’économiser une certaine quantité de matériel, mais cela compliquera considérablement l’ensemble du travail. Par des règles tacites, le câblage n’est posé que verticalement ou horizontalement.
Il vaut mieux laisser le plan, avec tous les autres changements possibles, et non le jeter. Étant donné que tôt ou tard, il peut être nécessaire pendant la réparation.
Travail préparatoire
Après avoir créé le dessin, pour plus de commodité, vous pouvez transférer les lignes des fils sur le mur et commencer à travailler. Il est important de décider quel type de câblage sera – fermé ou ouvert.

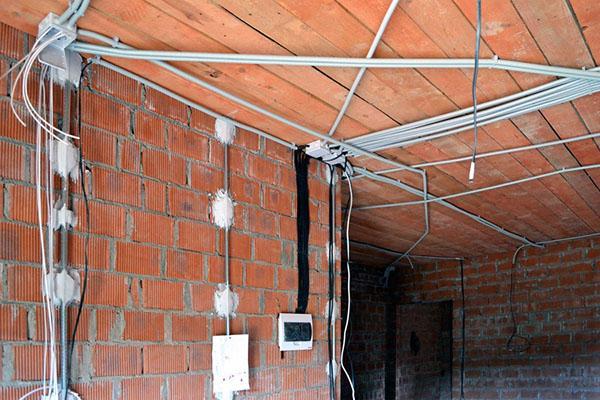

Type de câblage fermé
Malgré la pénibilité de l’installation, le câblage fermé dans une maison privée est le plus populaire, car les fils encastrés dans l’épaisseur des murs ne nécessitent aucune décoration supplémentaire.
Le travail de création de câblage caché est assez poussiéreux. Vous devrez beaucoup travailler avec une meuleuse et un perforateur, mais une fois l’installation terminée, tous les fils seront soigneusement cachés sous une couche de plâtre ou de mortier de ciment.
Électrification de type ouvert

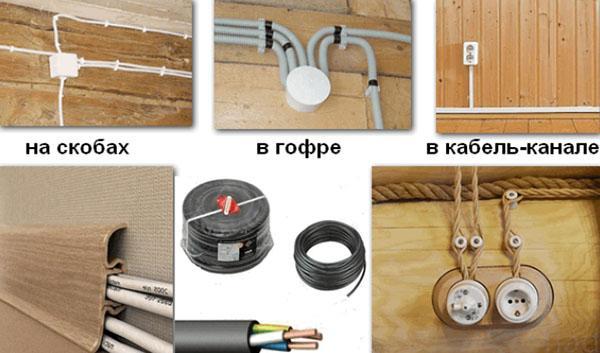

Faire un câblage ouvert est beaucoup plus facile et plus rapide. Les fils sont posés dans des tubes spéciaux et des goulottes de câbles. Tous les dispositifs fournis pour l’installation de câblages ouverts sont en plastique incombustible ou auto-extinguible.
Il convient de rappeler que lors du câblage électrique dans une maison en bois privée de vos propres mains, c’est le type d’installation ouvert qui est choisi. Il est interdit d’essayer de poser des fils à l’intérieur du bois..
Sélection de fils
Il est important de choisir les bons fils pour l’installation. Pour cela, la charge qui leur est imposée doit être prise en compte. Le calcul du câblage électrique dans une maison privée de vos propres mains est généralement simple. Le plus souvent, tous les consommateurs d’énergie sont divisés en groupes de puissance approximativement égale et les fils sont sélectionnés avec la même section..
Le fil peut être acheté en aluminium ou en cuivre. Malgré le fait que le coût des fils d’aluminium est sensiblement inférieur à celui des fils de cuivre, un tel câblage est maintenant extrêmement rare. Cela est dû au fait que les contreparties budgétaires sont beaucoup plus dures et plus fragiles. Les fils de cuivre sont beaucoup plus faciles à travailler. Ils sont faciles à plier, à poser dans des tuyaux et des canaux, sans craindre de se casser.
Vous ne devez pas essayer de combiner des fils d’aluminium et de cuivre dans le même réseau, car il existe une forte probabilité de surchauffe du point de contact. Cela n’est autorisé qu’avec le remplacement partiel du câblage dans les vieilles maisons, où, en règle générale, des conducteurs en aluminium étaient utilisés..
Pour connecter et distribuer l’électricité dans une maison privée, il est conseillé d’utiliser des fils à deux et trois fils du même type. Grâce au premier, les dispositifs d’éclairage sont alimentés et le second sert à alimenter en tension des prises avec mise à la terre.
Il est préférable d’utiliser des fils VVG ou PVG dans une maison privée avec une section de 2,5, 4 et 6 mm2, qui sont enveloppés d’une double couche isolante.

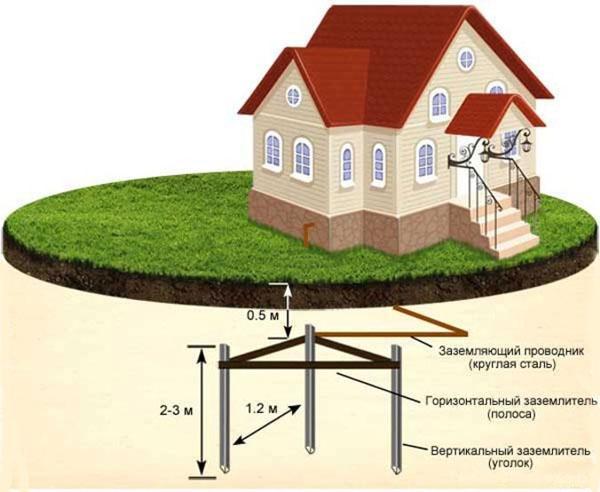

Boucle de terre
Lors de l’installation du câblage électrique dans une maison privée, il est important de veiller à la sécurité des résidents. L’élément principal qui assure la sécurité lors du fonctionnement des équipements électriques est la mise à la terre.
En plus de la mise à la terre, la boucle de terre doit avoir un dispositif à courant résiduel (RCD). Il est situé directement dans le tableau de bord. La mise à la terre elle-même est constituée d’objets métalliques massifs enfoncés dans le sol..
Ne dédaignez pas la mise à la terre. Dans certains cas, cela peut sauver la vie d’une personne..
Commutation de fil

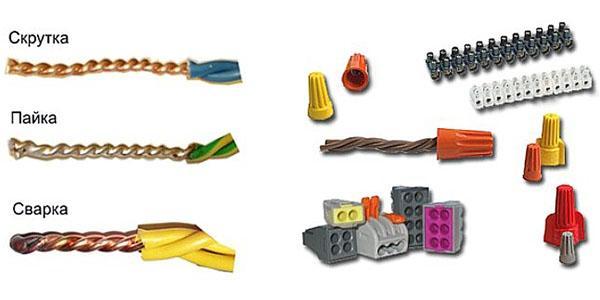

La connexion des fils est réalisée par soudure, torsion ou à l’aide de blocs de serrage spéciaux. Aujourd’hui, cette dernière méthode est la plus populaire, car elle simplifie grandement l’installation des câbles électriques. La torsion est également autorisée, mais uniquement en cas d’utilisation de fils du même type..
La méthode de connexion la plus fiable est la soudure, mais en même temps, c’est aussi la manière la plus difficile..

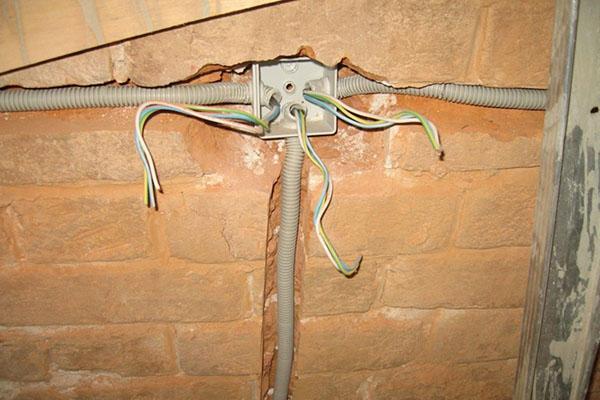

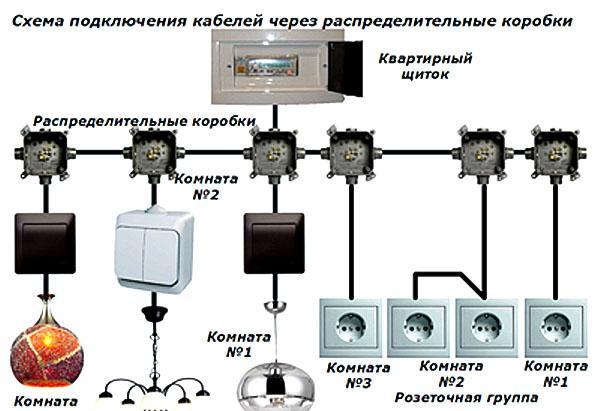

Toutes les commutations doivent être dans des boîtes de jonction spéciales. Il est interdit de laisser une ou plusieurs connexions ouvertes, même avec une isolation supplémentaire.
Prises de raccordement et éclairage
Quand est venu le tour de brancher les prises, les interrupteurs et les luminaires, le plus important est de brancher correctement tous les fils sans les confondre. Il est conseillé de placer la phase et le zéro dans toutes les prises de la même manière. Par exemple, la phase est à droite et zéro à gauche..
Avant le raccordement au secteur, il est recommandé de vérifier la résistance d’isolement de chaque ligne individuelle à l’aide d’un mégohmmètre.
Tableau de distribution

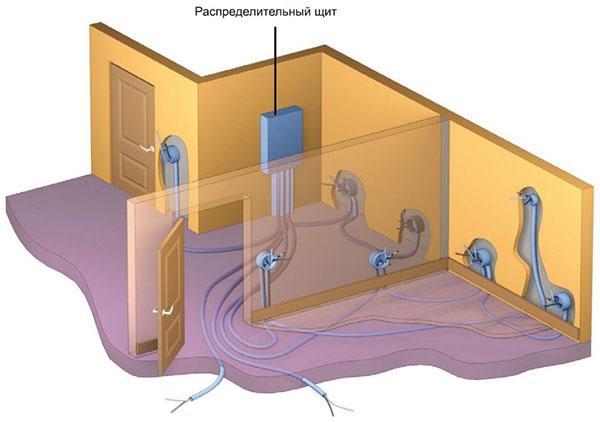

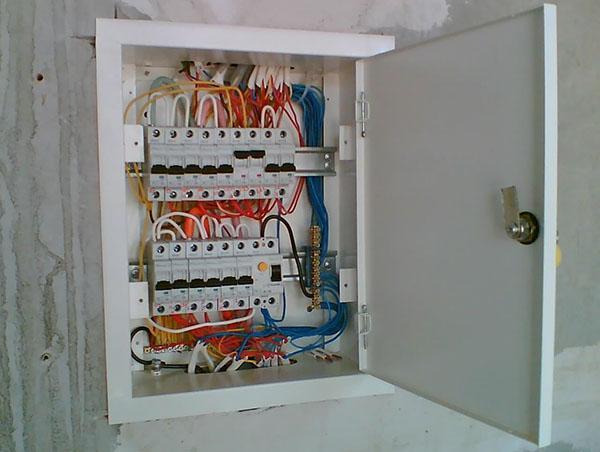

L’étape la plus difficile de l’électrification est le raccordement du tableau. Un câble d’alimentation d’entrée lui est fourni, à partir duquel la dérivation du câblage est distribuée à toutes les pièces individuelles du bâtiment. Il est important de comprendre que la moindre erreur dans le schéma de câblage du tableau de bord d’une maison privée provoquera certainement un grave problème..
Il est préférable de confier le travail avec le panneau à un spécialiste de l’alimentation électrique. Il est extrêmement important ici d’effectuer soigneusement toutes les connexions nécessaires..
vérification de sécurité
Il est également préférable de consulter un électricien expérimenté pour vérifier que toutes les connexions sont correctes et pour s’assurer que le câblage est sûr. Pour la mise en service, vous devrez inviter les travailleurs du laboratoire électrique à signer un permis de raccordement au réseau général. Si les employés identifient des violations, alors après leur élimination, le contrôle devra être répété.
À la fin du sujet, il faut dire qu’en général, l’installation du câblage électrique dans une maison privée n’est pas difficile. Cependant, il est extrêmement important de comprendre le danger posé par le processus d’électrification avec de multiples violations et l’ignorance des bases de la sécurité électrique. Tout travail est mieux fait dans une entreprise avec un spécialiste..
