Un drain est un élément de système de drainage qui draine l’eau dans le système d’égouts. Les siphons modernes pour évacuer l’eau vous permettent d’équiper un drain fiable dans les saunas et les chambres avec cabines de douche sans palette. Dans cette publication, les nuances du choix et de l’auto-installation de cet élément du système d’égout seront discutées en détail..
But et caractéristiques de conception des échelles de drainage
À la base, un drain est un dispositif de drainage monté sous un revêtement de sol imperméable ou encastré directement dans l’épaisseur du « gâteau de sol ». Les siphons pour évacuer l’eau sont largement utilisés dans les bains, les hôpitaux, les chaufferies, les piscines, les blanchisseries et les établissements de restauration publique. L’installation de cet élément dans le système de drainage des maisons et des appartements privés vous permet de créer des cabines de douche design en fonction de l’objectif et de la disponibilité de l’espace libre dans la salle de bain..
En plus de l’évacuation des eaux usées dans le système d’égout, le siphon de sol pour l’évacuation des eaux résout les tâches suivantes :
- Traitement des eaux usées grossières.
- Création d’une barrière pour le mouvement de retour de l’eau et la pénétration des odeurs désagréables de leur système d’égouts dans la pièce.
- Décorer le trou de vidange.
Le siphon de sol classique est une structure qui se compose des éléments suivants :
- Tuyau de dérivation pour évacuer le liquide dans le système d’égouts.
- Siphon pour créer un obstacle à la pénétration des odeurs du système d’égout dans la pièce.
- Grille décorative amovible.
De plus, le drain pour l’évacuation des eaux doit être équipé d’éléments d’étanchéité et de pression qui assurent l’étanchéité de la structure. En option, un siphon de sol avec grille peut être équipé d’un clapet anti-retour et d’un bouchon pour empêcher les débris de pénétrer dans le système pendant les travaux d’installation.
Variétés d’exécution des échelles de canalisation
Il existe trois types de drains d’égout sur le marché intérieur des équipements de plomberie :
- Endroit. Ils représentent un entonnoir de prise d’eau avec un treillis décoratif. Peut être installé n’importe où quelle que soit l’architecture de la pièce.
- Linéaire. Le drain linéaire est une chambre de réception avec une grille décorative en forme de rectangle long et étroit. L’installation est effectuée le long des murs. Avantages : caractère décoratif et abondance de solutions de conception de treillis. L’inconvénient est le coût relativement élevé de l’équipement.
- Mural. L’échelle murale peut être installée aussi bien dans le sol que dans la cloison murale. L’une des conditions d’installation est la mise en place des conduites d’égout directement dans la structure d’enceinte. Les avantages peuvent être considérés comme la variabilité de l’installation. Inconvénients : Complexité d’installation et coût élevé des équipements.
Les échelles ponctuelles sont relativement peu coûteuses et les plus faciles à installer. En règle générale, le drainage dans le mur est effectué lors de la construction ou de la rénovation des locaux..
Par la méthode de raccordement du drain à l’égout, les pièges peuvent être:
- Verticale. Le tuyau d’égout est alimenté verticalement vers un tel dispositif, ce qui permet un taux de drainage accru. L’inconvénient de cette conception est la nécessité de surélever considérablement la chape ou d’approfondir le système dans l’épaisseur du “tarte” du sol.
- Horizontal. Un tel siphon de sol avec grille est raccordé au tuyau d’égout au moyen d’un tuyau de dérivation situé en position horizontale sur le côté de l’appareil..
Caractéristiques de conception des portes
Pour éviter le retour d’eau et l’apparition d’odeurs désagréables du réseau d’égouts, tous les types de drains sont équipés d’un obturateur, qui peut être :
- Hydraulique.
- Type sec.
Le principe de fonctionnement du joint hydraulique est de créer un bouchon d’eau, qui se situe dans le siphon devant le tuyau de drainage. Le seul inconvénient de cette conception est la possibilité de sécher en l’absence d’eau pendant une longue période. La conception de l’obturateur sec se compose d’un ou plusieurs volets qui arrêtent le drainage en raison de son propre poids..
Le marché domestique propose au consommateur trois types d’échelles « sèches » pour l’évacuation des eaux :
- Membrane. Le clapet s’ouvre à la pression créée par l’écoulement de l’eau. La membrane bloque le passage sous son propre poids.
- Flotter. L’eau remplit la chambre, le flotteur monte vers le haut du réservoir, ouvrant le flux. Lorsque l’alimentation en eau est interrompue, le flotteur coule sous son propre poids, bloquant le drain.
- Pendule. Le design est un “rideau” qui se dilate lorsqu’une certaine pression est créée, et se ferme sous son propre poids.
Il existe également des drains d’égouts unitaires avec deux types de fermetures : hydrauliques et sèches. L’installation d’une échelle de vidange universelle dans la baignoire garantit contre la pénétration d’odeurs désagréables du système d’égout dans toutes les conditions de fonctionnement.
Quel matériau faut-il privilégier
Aujourd’hui, en vente, vous pouvez trouver des drains de drainage fabriqués dans les matériaux suivants:
- fonte;
- en acier inoxydable;
- Plastique.
Le drain de drainage en fonte se caractérise par un débit élevé, une résistance à la corrosion, un coût abordable et une longue durée de vie. L’inconvénient des échelles en fonte est considéré comme un poids important, ce qui augmente la complexité des travaux d’installation.
Les équipements en “acier inoxydable” ont un effet décoratif et une durabilité élevés. Les éléments anticorrosion résistent parfaitement aux effets agressifs des détergents, ce qui les rend indispensables pour une utilisation dans les hôpitaux et les crèches. Le principal inconvénient est le coût élevé.
Les pièges pour drainer l’eau, fabriqués à partir de polymères modernes, ont une résistance élevée, une durabilité, une résistance aux influences agressives, un faible poids et un coût abordable. Tout cela permet l’utilisation de produits en plastique pour l’organisation du drainage dans les locaux à des fins diverses..
Pièges pour drainer l’eau: règles de base pour choisir
Avant de créer un système de drainage, un certain nombre de problèmes doivent être résolus :
- La fréquence d’utilisation de l’échelle. Ceci est nécessaire pour la sélection correcte de la conception de la vanne et la disponibilité d’options supplémentaires (par exemple, un clapet anti-retour).
- Type de connexion. Les égouts horizontaux nécessitent 7 à 10 cm d’espace libre ; pour besoin vertical 15 – 20 cm.
- Diamètre de la buse sous-marine. Dans les locaux d’habitation, un tuyau d’égout d’un diamètre de 50 mm est le plus souvent utilisé.
- Bande passante. La consommation d’eau doit être inférieure à la capacité de l’équipement. Un drain avec un piège à odeur sec pour un bain, dans lequel un tuyau d’un diamètre supérieur à 50 mm est utilisé, doit avoir une capacité d’au moins 2,3 l / h.
- Concevoir. Aujourd’hui, le consommateur se voit proposer des équipements fabriqués dans diverses options de conception. Les plus courantes sont les échelles rondes, rectangulaires et d’angle..
Les dimensions du drain ne sont pas moins importantes que la capacité et le type de raccordement. L’échelle doit assurer un drainage des eaux usées de haute qualité et être également fermement installée dans le trou préparé.
Atteindre l’effet fonctionnel et esthétique maximal nécessite la coordination des efforts conjoints de l’architecte, du plombier et du finisseur..
Technologie de gâteau de sexe
Lors de la création d’un système de drainage et de l’installation d’un drain, il est nécessaire d’être guidé par SNiP 2.04.01-85, SNiP 3.05.01-85.
Pour la construction d’un drainage à part entière de l’eau, le sol doit avoir une pente vers le drain. La pente minimale du sol par rapport à l’échelle est d’au moins 2 cm sur 1 m. Si l’échelle est nécessaire pour recevoir des drains d’urgence, une couche d’égalisation de 10 cm ou plus sera nécessaire. En d’autres termes, le sol de la salle de bain doit être surélevé pour fournir un espace pour la pose des communications et l’angle d’inclinaison correct. Si vous envisagez de créer une cabine de douche “en version construction” (sans palette), alors il n’est pas nécessaire de surélever tout le sol dans la salle de bain : il suffit de surélever le niveau directement sous la cabine et de faire une marche.
L’équipement de réception des eaux usées est installé au stade de la pose des conduites d’égout. Le dispositif de l’échelle dans le sol implique la création du bon gâteau de sol avec le biais nécessaire vers le drain..
L’une des options permettant de créer un sol pour une échelle est la suivante :
- Une couche d’isolation thermique est posée sur la base en béton, dans laquelle les tuyaux sont posés. En tant qu’isolant thermique, vous pouvez utiliser du polystyrène expansé, un isolant en laine minérale, de l’argile expansée, etc..
- La couche d’isolation thermique est fermée avec une chape en béton, sur laquelle l’étanchéité doit être posée.
- En plus de l’imperméabilisation, une autre couche de chape en béton est appliquée, qui servira de base pour le revêtement de sol.

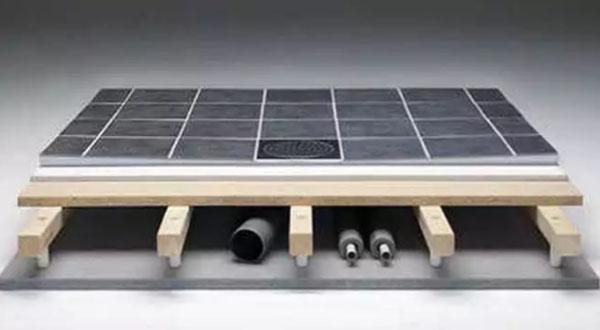

Pour réduire la charge sur le sol, vous pouvez utiliser la technologie consistant à créer un revêtement de sol sur des bûches de bois. Les avantages de cette solution sont un poids minimal et un coût relativement faible. Inconvénients: la complexité des travaux d’installation et les exigences élevées en matière de qualité d’étanchéité.
Dans certains cas, il est structurellement impossible de réaliser la pente nécessaire du sol vers le drain, mais cela ne signifie pas du tout que vous devez abandonner l’idée d’installer un drain pour drainer les eaux usées dans le système. Sortie – utilisez un drain avec une pompe, ce qui vous permettra de faire une cabine de douche en dessous du niveau des égouts.
Echelle avec pompe
Le principe de fonctionnement d’un tel système est le pompage forcé des eaux usées dans le système d’égouts. L’équipement est démarré par le signal du capteur de relais de niveau. Le principe de fonctionnement de cet appareil est le suivant : de l’eau remplit la chambre de vidange, le flotteur monte et ferme les contacts responsables du démarrage du moteur de la pompe. Inconvénients d’une échelle avec une pompe: le coût élevé de l’appareil (18 à 20 000 roubles) et le bruit d’un moteur en marche.
Il faut comprendre que l’installation d’une échelle dans un appartement d’un immeuble à appartements peut être perçue par les services d’inspection du logement comme une opération illégale. Le fait est que l’installation d’un tel équipement augmente la charge sur les étages et bloque l’accès aux services publics. C’est pourquoi les travaux d’installation doivent commencer par des calculs d’ingénierie..
